浮筒式水上作业钻孔装置结构设计

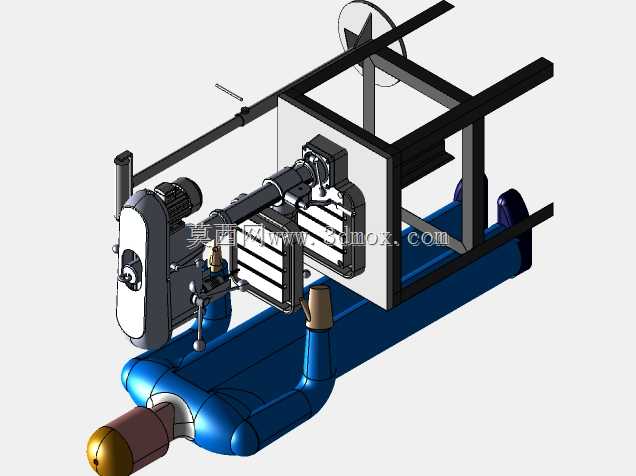

这套浮筒搭载的钻孔作业装置，主要面向浅水域滩涂、近岸浅水区域的桩基钻孔、水下构件锚固孔加工作业场景，解决常规陆用钻孔设备无法在水面稳定就位、涉水作业时设备易倾覆、进给轨迹易受水流干扰偏移的实际工程问题。整套设备以双拼式浮筒作为承载基底，浮筒采用流线型封头结构降低行进水流阻力，筒身预留设备安装定位槽与紧固件连接孔位，浮筒间距根据作业时的整体抗倾覆力矩核算设定，保证作业过程中即使承受钻削轴向反力、侧向水流冲击力时，整体倾斜角度控制在允许范围内，不会出现设备侧翻风险。上部承载机架采用方管焊接框架结构，框架底部通过连接支座与浮筒刚性连接，框架上部设置水平导向滑轨，钻削动力头滑座安装在滑轨上，可沿滑轨调整水平作业位置，适配不同孔位的排布需求，无需整体移动浮筒平台即可完成小范围内多孔位加工作业。钻削动力头集成了驱动电机、减速传动机构、钻夹头与进给操作组件，进给操作手轮设置在设备靠近操作人员站位的一侧，手轮连接的进给丝杠副带动动力头沿垂直导轨做上下进给运动，垂直导轨与水平框架之间设置加强筋板，避免长行程进给时导轨出现挠度变形，保证钻孔的直线度与孔径精度。设备的安装边界需考虑作业水域的最小吃水深度，浮筒底部至钻具最大伸出长度需匹配作业区域的水深与钻孔深度要求，浮筒两侧预留牵引挂点，可通过小型作业艇牵引完成水面转场移动，也可在浮筒上加装定位锚桩，作业时将锚桩插入水下土层固定平台位置，避免钻削过程中平台漂移导致孔位超差。设计过程中对钻削轴向力做了针对性的载荷传导路径规划，钻削产生的反作用力通过垂直导轨传递至上部框架，再均匀分散到两侧浮筒上，避免局部应力集中导致框架焊缝开裂，同时动力头的传动部位设置防水挡罩，减少作业时水花飞溅对传动部件、电气部件的侵蚀，延长设备在高湿涉水环境下的使用寿命。整套装置的操作站位设置在浮筒中部靠近进给手轮的位置，操作人员可直接观察钻具的入水状态与钻进进度，实时调整进给量，适配不同硬度的水下土层、岩层钻削需求，无需额外搭建水上作业平台即可完成浅水域的钻孔作业任务，大幅降低近岸涉水钻孔作业的设备投入成本与平台搭建周期。
