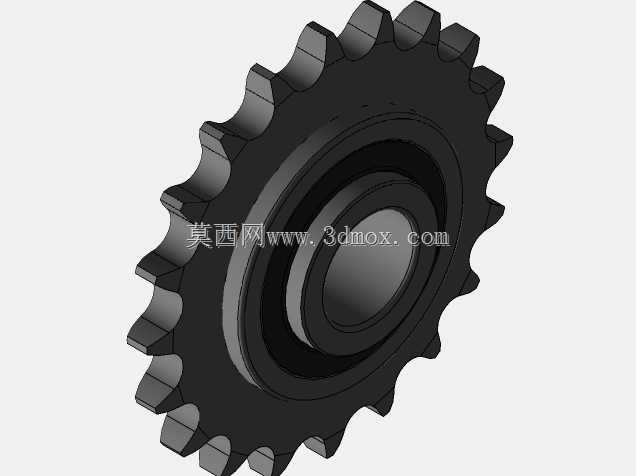

带内置轴承的工业传动链轮结构设计

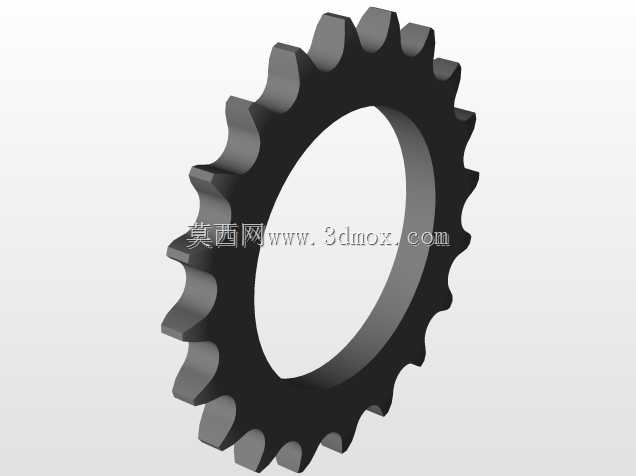

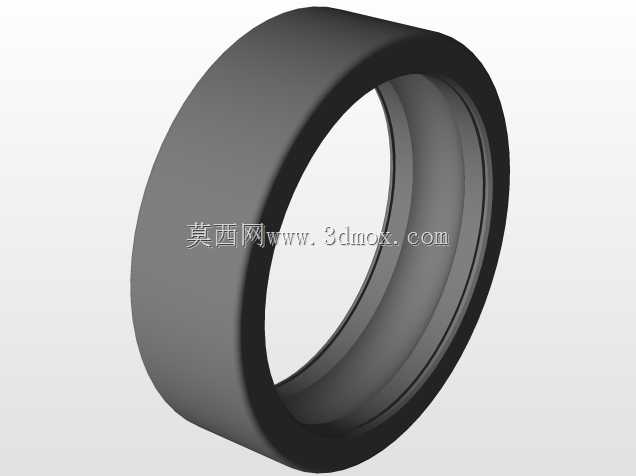

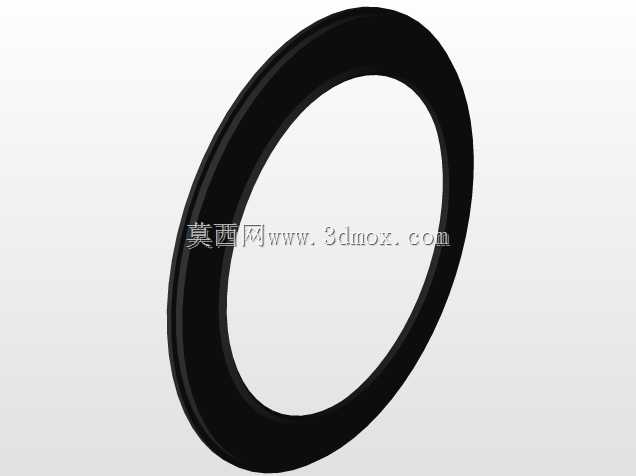

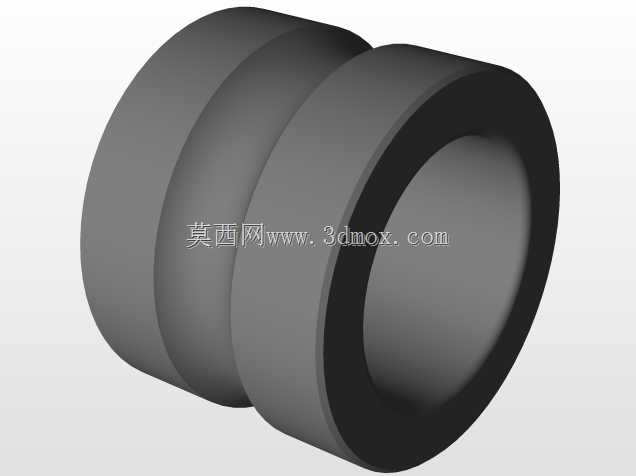

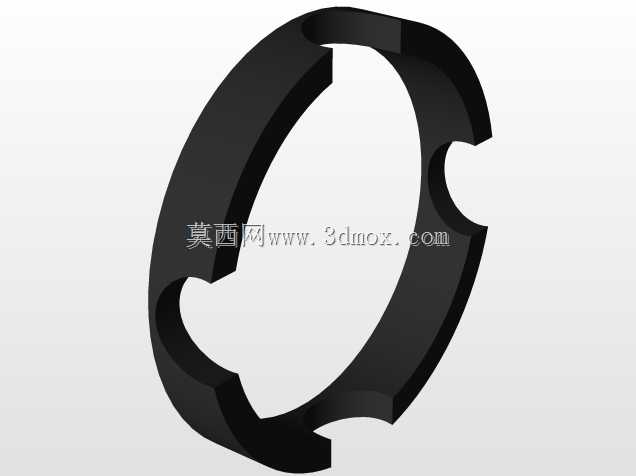

这款链轮是链传动系统里的核心啮合零件，日常在各类输送线、农机传动单元、摩托车动力传递路径、轻工设备传动段里都能见到它的身影，和配套滚子链条配合就能把旋转动力从主动轴传递到从动端，相比带传动它不会出现打滑丢转的问题，传动比保持稳定，单级传递的效率也能维持在较高水平，哪怕是工况里有少量粉尘、轻度油污的环境，也能保持稳定的动力输出。设计的时候首先要匹配对应规格链条的节距参数，齿形的轮廓要符合啮合的几何要求，保证链条滚子进入和退出齿槽的时候不会出现卡滞、硬冲击的情况，齿侧的间隙要控制在合理范围，既不能间隙过大造成传动晃动异响，也不能间隙过小导致装配后啮合卡涩、运转磨损加剧。这次的结构把轴承集成到了链轮的轮毂内部，省去了额外装配轴承座、单独定位轴承的步骤，安装的时候只需要把组件穿到固定心轴上，做好轴向限位就能直接使用，轮毂的内孔和轴承外圈采用过盈配合，压装后能保证链轮和轴承外圈同步转动，不会出现相对滑动磨损内孔的问题。齿部的厚度要匹配链条的内节内宽，保证链条在齿宽方向有足够的接触面积，不会出现偏载磨齿的情况，链轮的外径、根圆直径都要和所选链条的参数对应，避免出现跳齿、脱链的故障。轮毂部分的台阶尺寸要考虑安装时的轴向定位，端面要和心轴的轴线保持垂直，防止运转的时候链轮出现端面跳动，带动链条出现横向摆动，加剧链条和齿面的磨损。齿形加工的时候要保证每个齿的等分精度，不然运转过程中会出现周期性的速度波动，带来额外的振动和噪音，时间长了还会加速链条销轴的磨损，缩短整套传动组件的使用寿命。实际选型使用的时候，要确认链轮的安装中心距和链条的节数匹配，张紧度调整到合适范围，过松容易脱链，过紧会加大轴承和齿面的负载，提升不必要的功率损耗。这种集成轴承的结构特别适合那些安装空间紧凑、不想额外设计轴承安装位的场景，装配工序更简单，后期维护的时候整体更换也很方便，不用单独拆分链轮和轴承，能减少设备停机维护的时间。齿面的轮廓做了微小的倒角处理，能引导链条滚子顺利滑入齿槽，哪怕安装的时候两轴的平行度有微小的误差，也能通过齿面的导向作用减少啮合冲击，降低对安装精度的严苛要求。轮毂的壁厚经过强度校核，能承受额定传动扭矩下的剪切应力，不会出现轮毂开裂的问题，轴承选用的是深沟球结构，能承受一定的径向载荷，也能应对少量的轴向窜动，适配多数常规传动场景的受力需求。
