手推轮式农用耕作锄地机具结构设计

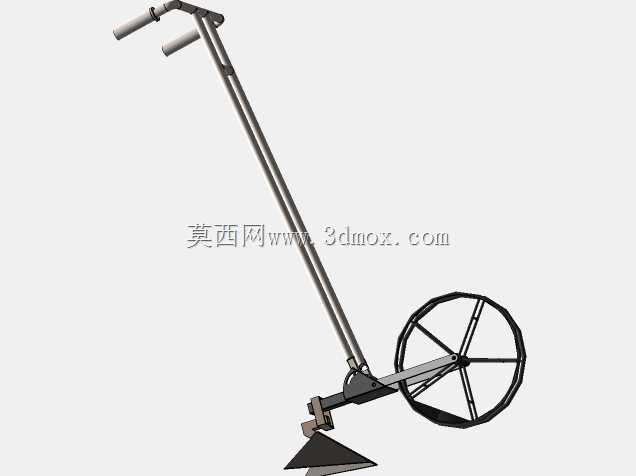

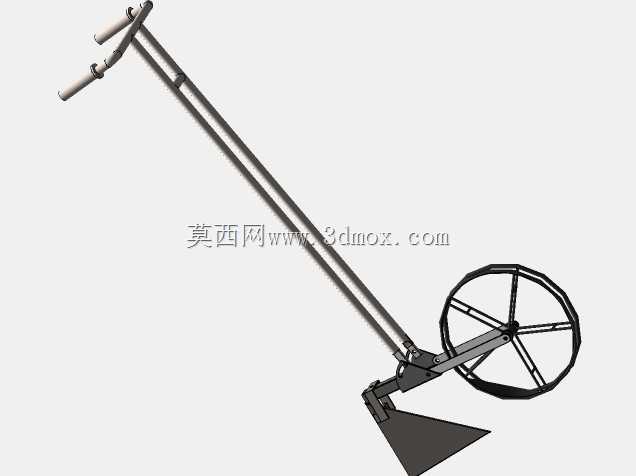

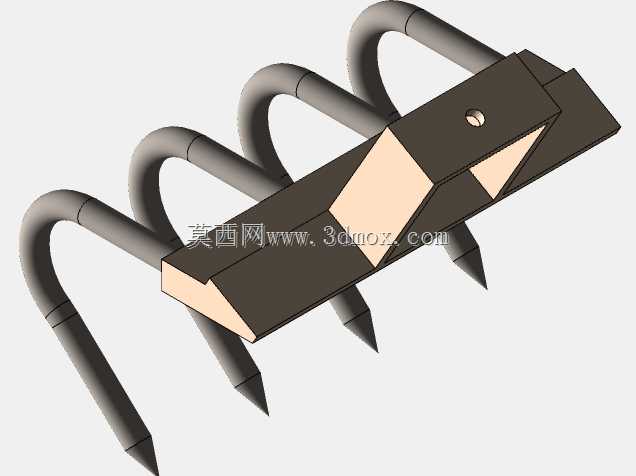

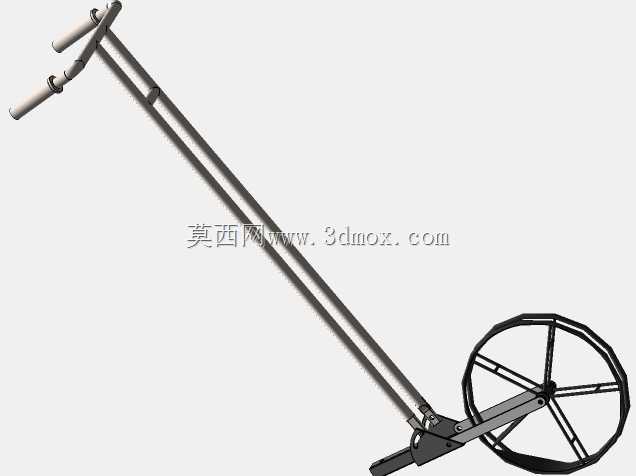

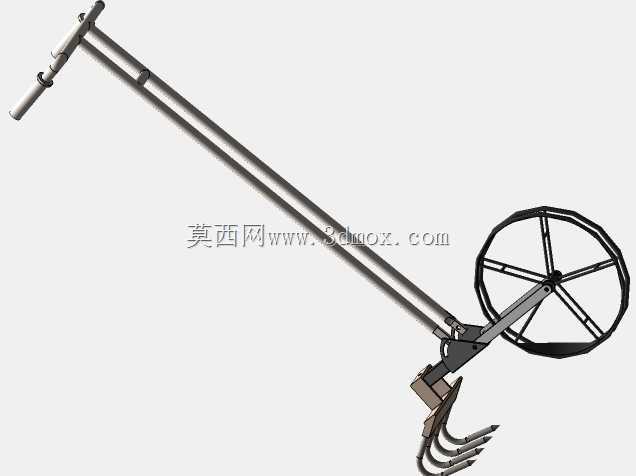

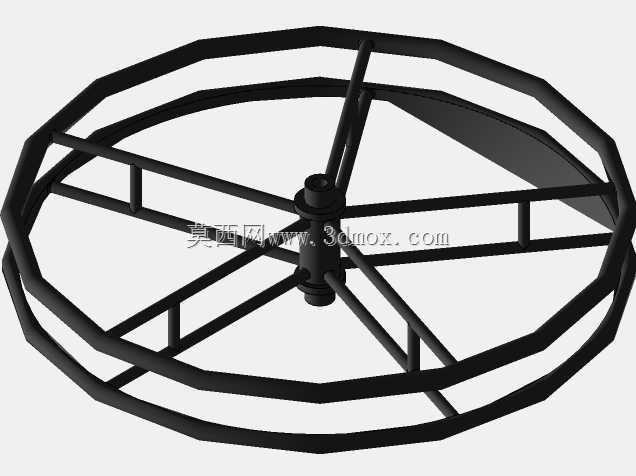

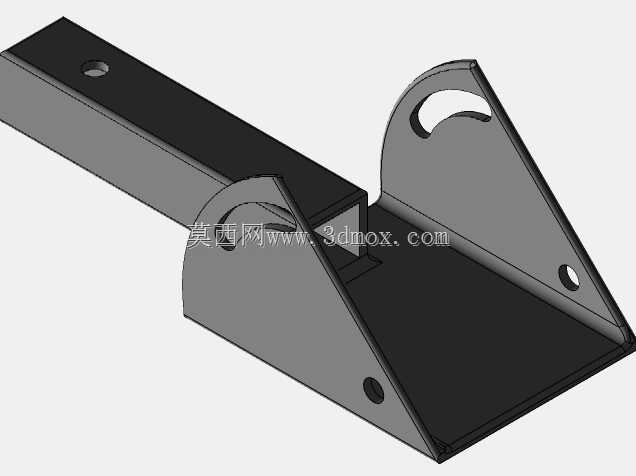

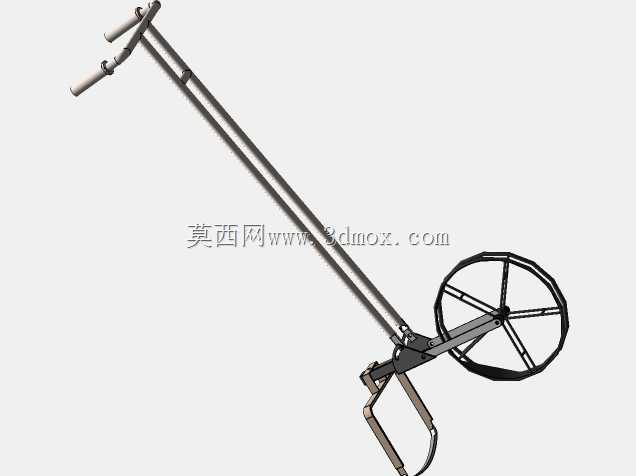

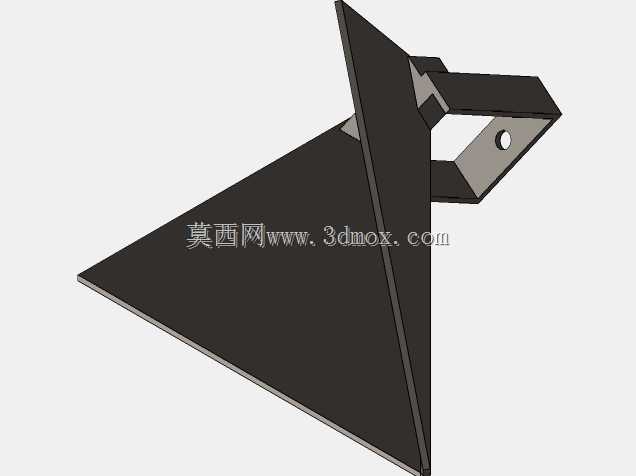

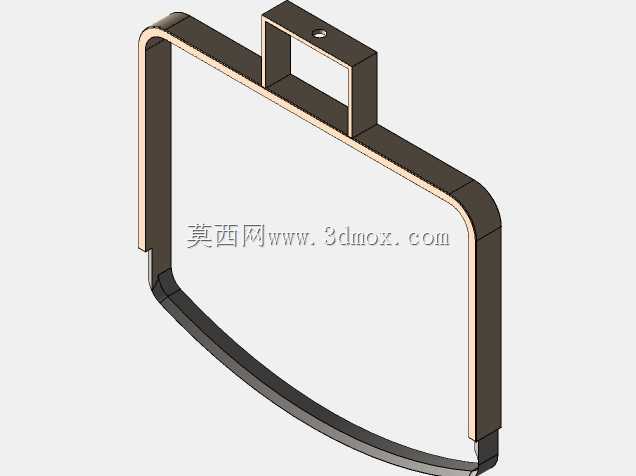

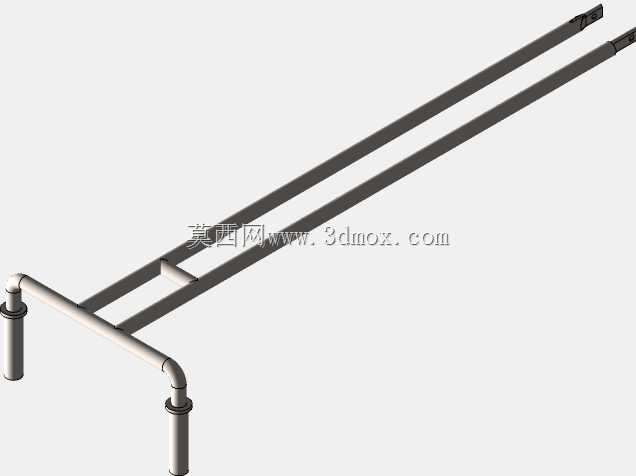

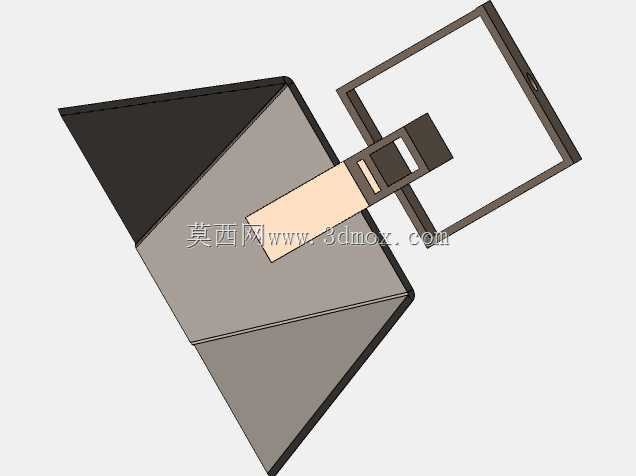

这款轮式锄具主要面向丘陵、零散地块的小规模农耕作业场景，适配菜园、山地梯田、大棚边角等大型农机无法进入的耕作区域，可完成垄间除草、表层松土、浅耕开沟等常规农事操作，替代传统手持锄头降低劳作强度。从结构设计来看，整机采用长杆式手推架构，操作端设置双握把，握持角度贴合人体站立作业的发力姿态，作业时无需大幅弯腰，可通过手部推力配合轮组的滚动支撑带动机具前行，锄齿部件接触土壤完成作业。前端的辐条式行走轮作为主要承重支撑部件，轮缘采用镂空结构，既降低了整机自重，又能在泥泞、松软的耕地表面减少下陷量，保证行进过程的顺畅性，轮组通过铰接支架与主杆身连接，铰接点预留了角度调节余量，可根据作业深度需求调整锄齿的入土角度。作业端的锄齿组件采用多齿排布结构，不同构型的锄齿可适配不同作业需求：窄齿适合垄缝间的精准除草，宽齿适合表层土壤的松碎，齿尖做了圆弧过渡处理，入土时不会过度切削土层，避免伤及作物根系。主杆身采用双杆平行的结构形式，相比单杆结构抗扭性能更强，推行过程中不会因土壤阻力出现杆身变形的问题，杆身与锄齿安装座之间设置了快拆锁紧结构，可根据不同的耕作需求更换对应类型的锄齿部件，也可调整锄齿的伸出长度来控制耕作深度，常规作业状态下入土深度可控制在3到8厘米区间，适配多数旱地作物的表层耕作需求。整机的安装边界充分考虑了小型农具的收纳需求，拆解后可分为轮组、杆身、锄齿组件三个部分，无需专用工具即可完成拆装，普通农户可自行完成维护更换易损件。设计过程中充分考虑了田间作业的复杂工况，所有铰接位置都做了防尘间隙设计，避免泥土进入转动部位造成卡滞，整体结构无复杂传动部件，故障率极低，适合非专业用户长期使用。轮组的安装位置经过重心匹配，作业时机具的重心落在轮组支撑点附近，操作人员仅需施加水平方向的推力即可控制行进方向，无需额外承担机具的垂直重量，相比传统手持锄头可降低六成以上的劳作负荷，长时间作业也不易产生疲劳。
