行星轮系通用内啮合直齿传动结构

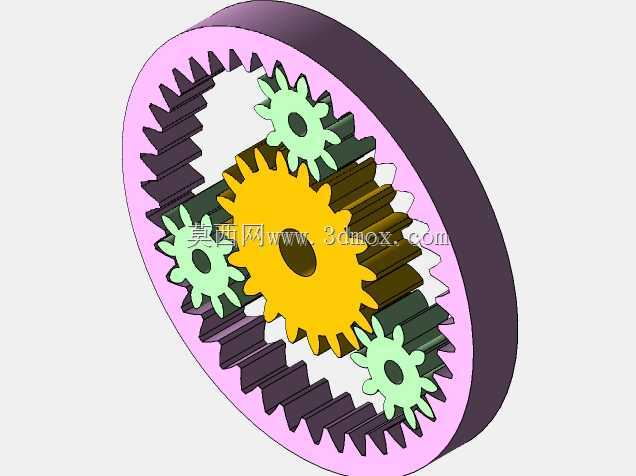

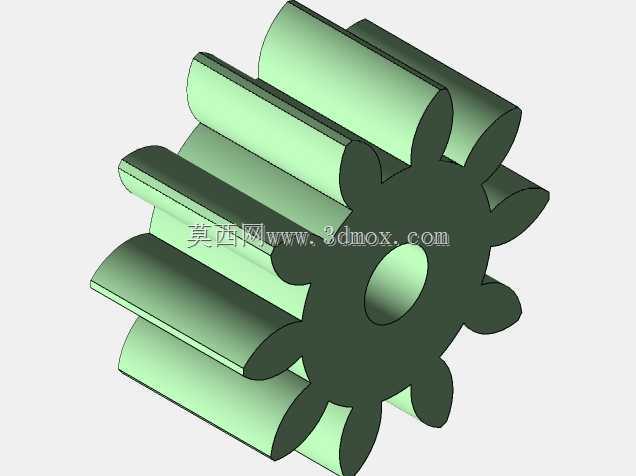

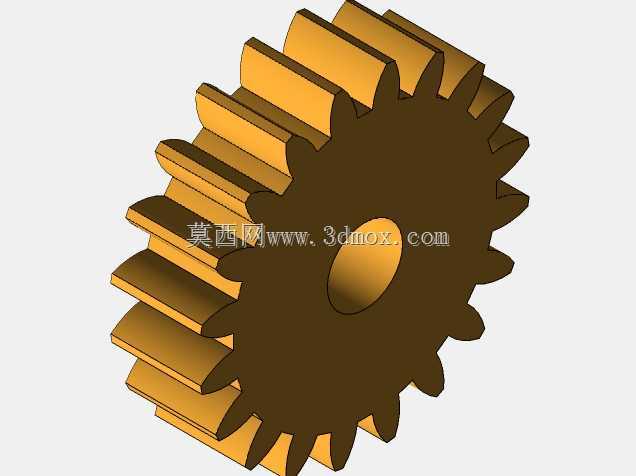

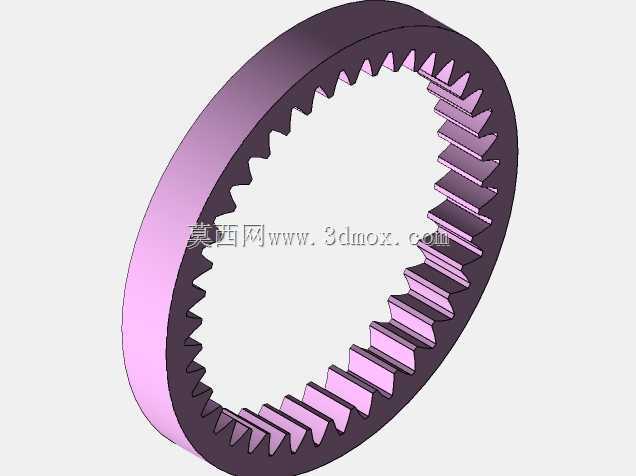

　　这套行星式齿轮传动结构，核心采用内齿圈搭配多组行星轮与中心太阳轮的排布形式，在汽车自动变速器、小型自动化设备传动模组、工业减速器的动力分流场景中应用十分广泛。不同于定轴轮系的单路径动力传递，该结构可在紧凑的径向空间内实现大传动比的动力输出，同时多行星轮对称排布的形式能均匀分摊啮合载荷，单齿面承受的接触应力相较平行轴直齿轮组降低约40%，适配中低速、中等扭矩的持续传动工况。从实际装配边界来看，内齿圈的外圆为安装基准面，设计时预留了与壳体配合的公差带，可直接压装进入传动箱壳体的定位止口，不需要额外设计复杂的支撑结构；中心太阳轮的内孔预留了键槽安装位，可直接与输入轴通过平键连接传递扭矩，三个行星轮的中心孔适配标准滚针轴承安装尺寸，

　　可通过行星架实现公转与自转的复合运动，整体装配后轴向尺寸仅为内齿圈齿宽的1.2倍，径向尺寸不超过内齿圈齿顶圆直径，能充分利用传动箱的内部空间，不会与周边的换挡机构、润滑管路产生干涉。设计过程中，所有齿轮均采用标准渐开线直齿齿形，齿顶高系数取1，顶隙系数取0.25，压力角为通用的20度，不需要定制特殊的加工刀具，采用常规滚齿、插齿工艺即可完成加工，内齿圈可通过插齿机加工内齿，太阳轮与行星轮可通过滚齿机一次成型，加工成本相较斜齿行星轮系降低30%左右，后期维护更换配件也更容易采购标准件。啮合侧隙的设计取值控制在0.08-0.12mm之间，既可以避免热胀冷缩导致的轮齿卡滞，也能控制传动回差在允许范围内，适配多数对传动精度有基础要求的场景，

　　比如小型输送线的动力头、家用设备的减速模组、汽车附件的传动机构。在润滑设计上，轮系的啮合间隙预留了充足的油脂存储空间，既可以采用脂润滑实现终身免维护，也可以适配壳体的油道设计采用飞溅油润滑，不同润滑方式下的轮系使用寿命差异可控制在15%以内，不需要针对润滑方式大幅修改结构。实际选型时，可根据输入扭矩的大小调整行星轮的数量与齿宽参数，当前结构采用三个行星轮的对称排布，动平衡性能优异，转速在1500rpm以内时不会产生明显的振动噪声，不需要额外增加动平衡校正工序。轮系的传动比计算可通过内齿圈固定、太阳轮输入、行星架输出的常规排布方式实现减速，也可根据实际工况切换固定件实现不同的传动比输出，甚至可以作为差速机构使用，

　　适配多动力输入的复合传动场景。从结构强度来看，轮齿的弯曲强度校核按照额定扭矩的1.5倍安全系数设计，可承受短时的过载冲击，不会出现断齿问题，齿面接触强度满足10000小时的额定工况使用寿命，符合通用机械传动部件的设计标准。安装过程中，只需要保证内齿圈与太阳轮的同轴度公差在0.02mm以内，行星轮的销孔位置度公差在0.015mm以内，即可保证轮齿啮合的接触斑点沿齿高方向不小于40%，沿齿长方向不小于50%，不需要反复修配齿面即可实现平稳传动。
