达芬奇设计凸轮式动力锤结构

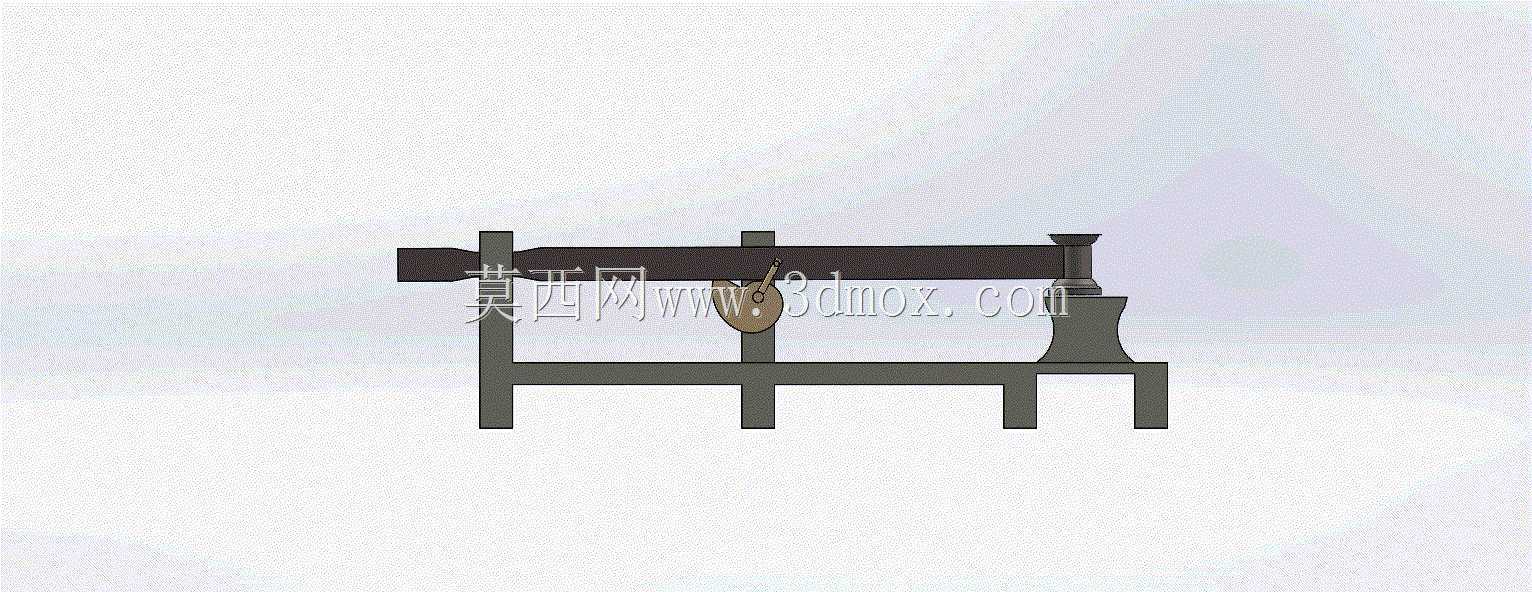

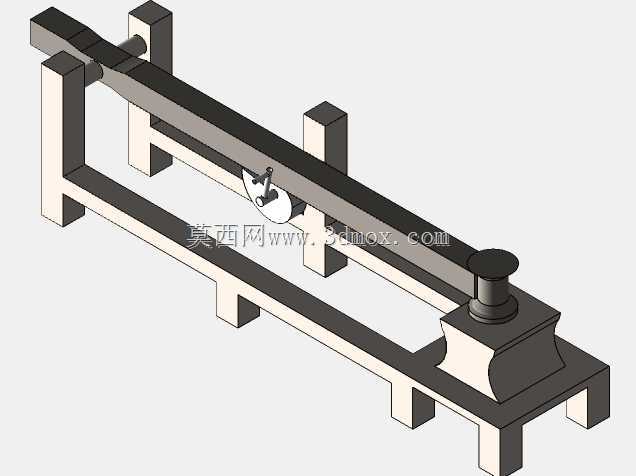

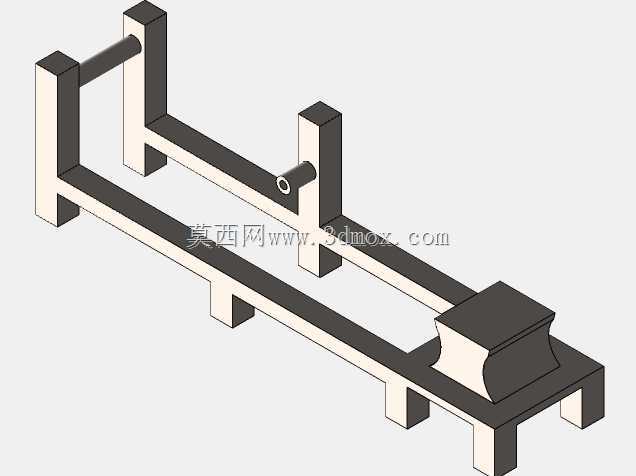

　　这款凸轮锤的核心结构脱胎于早期机械动力装置的经典构型，在小型锻打、工件校形、薄金属片冲裁这类需要往复冲击载荷的作业场景中，这类纯机械结构的冲击装置至今仍有其应用价值，尤其是在无气动、液压动力配套的简易加工场景下，依靠凸轮轮廓驱动的冲击动作稳定性极强，不会出现气压波动导致的锤击力不均问题。从结构布局来看，整套装置的支撑框架采用双立柱加横向承托梁的门式构型，底部的支撑腿直接落地安装，不需要额外做混凝土基础固定，只要放置在平整的硬质地面上即可投入使用，整体安装边界的横向跨度控制在1.2米以内，纵向纵深不超过0.4米，垂直方向总高度约0.7米，占用车间空间极小，甚至可以直接固定在常规重型工作台的台面上作为台式锻打设备使用。

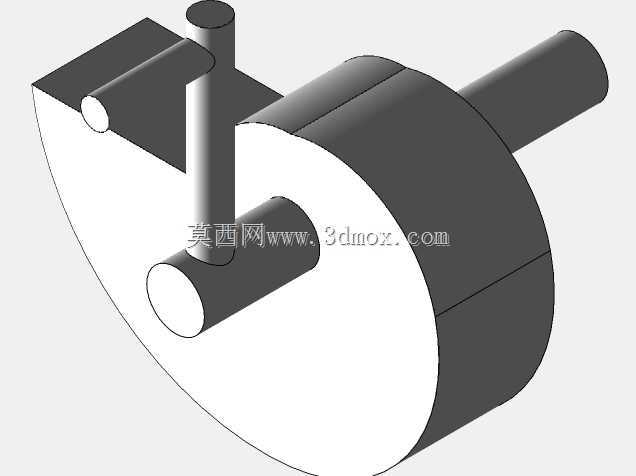

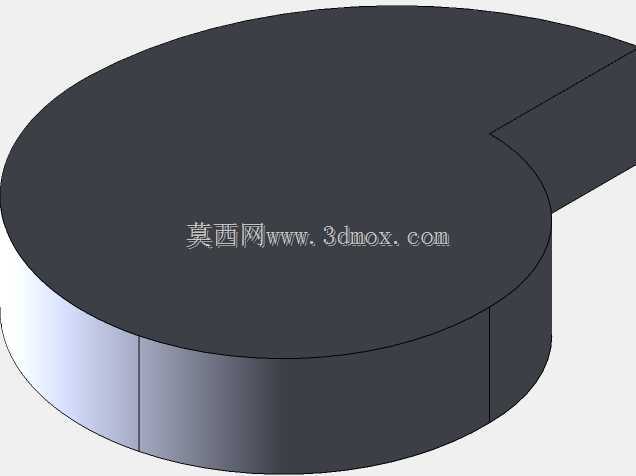

　　凸轮轴直接与操作手柄同轴连接，手动扳动手柄即可驱动凸轮做定轴回转，凸轮轮廓的升程段直接推动锤杆沿垂直导向套做直线下行运动，当凸轮转过升程最高点后，锤杆在复位配重的作用下快速抬升，整个锤击行程的长度由凸轮的最大升程决定，这套结构的凸轮升程设计为40毫米，对应锤杆的有效工作行程为35毫米，预留的5毫米间隙可以避免锤体下行到最低点时与砧座发生刚性碰撞，减少结构件的疲劳损伤。如果需要将手动驱动改为动力驱动，只需要将手柄端的连接轴通过联轴器对接商用电机或者减速器的输出轴即可，不需要对主体承托结构做任何改动，动力输入端的轴径采用标准的20毫米直径设计，键槽尺寸符合通用传动件的配套标准，选型配套时不需要额外做轴的二次加工。针对3D打印验证的需求，

　　这套结构在建模时已经做了等比例缩放处理，所有配合面的间隙都按照打印工艺的公差要求做了补偿，直接打印即可完成装配验证，不需要对零件尺寸做二次调整，如果要制作1:1比例的实物装置，只需要将所有模型尺寸按照7-10倍的比例放大即可，放大后的结构件强度完全可以满足小型锻打作业的载荷要求，锤体部分可以根据实际作业的冲击力需求调整配重块的重量，不需要改动凸轮和导向结构的尺寸。导向套部分采用分体式的镶套设计，长期使用出现磨损后只需要更换导向镶套即可，不需要整体更换锤杆或者承托梁，维护成本极低。砧座的安装位置设计了可调节的T型槽结构，可以根据不同的加工工件尺寸调整砧座的前后位置，适配不同长度的工件锻打需求，锤击端的锤头采用快换结构，

　　只需要松开侧面的紧定螺钉即可更换不同形状的锤头，适配平锻、压印、冲点等不同的作业需求。整套结构没有复杂的传动零件，所有运动副都是低副连接，运转过程中的磨损量极小，日常维护只需要定期在凸轮接触面和导向套位置加注润滑脂即可，不需要复杂的保养流程，非常适合小型加工工坊、教学实训场景使用，也可以作为古典机械结构复原的展示装置，直观展示早期凸轮机构在动力冲击设备上的应用思路。在结构设计过程中，特意将凸轮的轮廓曲线做了优化，升程段采用等速运动曲线，保证锤杆下行过程平稳无冲击，回程段采用加速曲线，让锤杆可以快速抬升，提高手动操作时的锤击频率，实际操作时每分钟可以完成20-30次有效锤击，完全可以满足小型工件的加工需求。支撑框架的横梁部分采用变截面设计，中间承受锤体冲击载荷的位置截面厚度更大，两端连接立柱的位置做了减重处理，在保证结构刚性的前提下尽可能降低整体重量，方便设备的搬运和移位。
