无接触脚踩式洗手液按压出液支架结构

　　在公共卫生防护需求持续提升的当下，公共场景的交叉接触感染风险一直是卫生管控的重点环节，这款脚压式洗手液支架正是针对这类场景开发的实用机械结构，解决了传统手按洗手液瓶需要手部接触按压头、容易造成病菌交叉传播的痛点。从实际落地场景来看，这类支架可以广泛布置在写字楼办公区出入口、银行营业大厅、商超入口、社区单元门厅、医疗机构分诊区等人员流动密集的公共区域，也适合在小型餐饮门店、家庭入户区域使用，全程无需手部接触出液控制部件，从接触路径上切断病菌传播的可能。

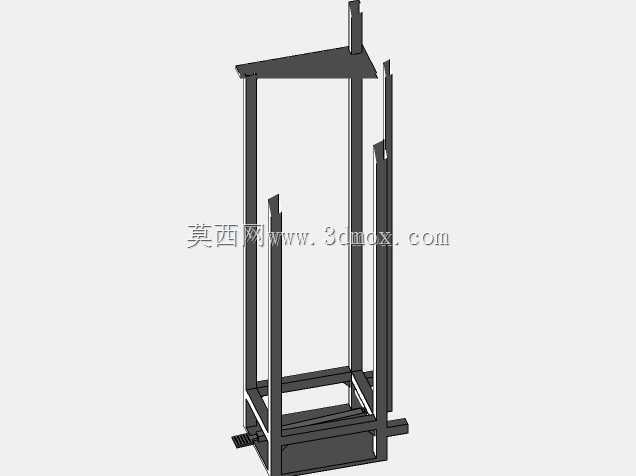

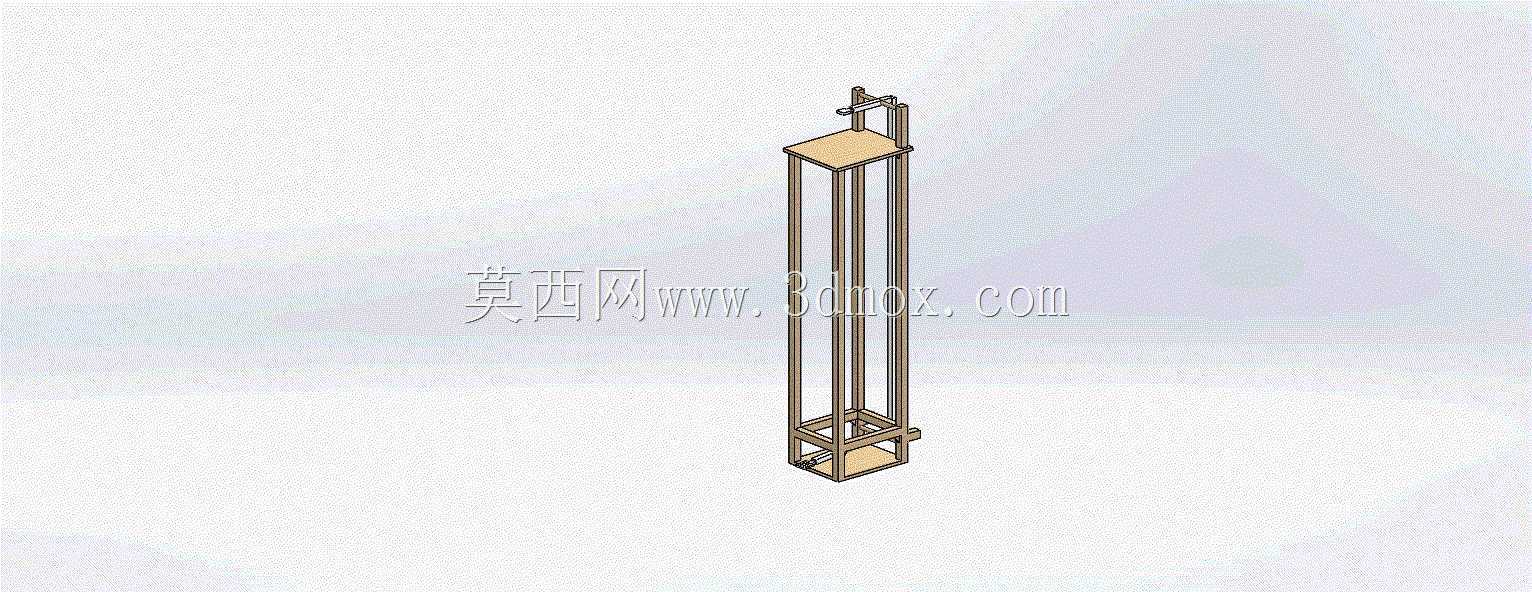

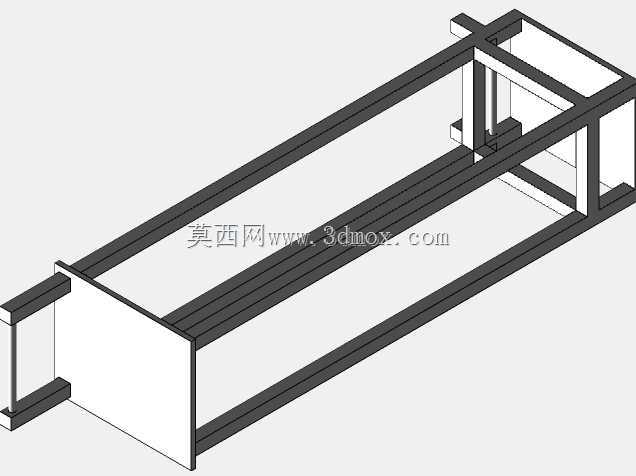

　　整个支架采用立式框架结构设计，整体外廓占用面积极小，底部支撑框架的投影尺寸控制在常规瓶装洗手液底座的适配范围内，不会占用过多通道空间，安装时不需要对地面做打孔固定处理，依靠自身框架的配重和底部支撑的接触面积即可保持稳定，放置在平整的瓷砖、地坪、木地板表面都不会出现侧翻问题，整体高度适配成年人站立时的取液姿态，顶部的洗手液放置平台高度刚好让使用者伸手就能接住滴出的消毒液，不需要刻意抬手或者弯腰，符合日常使用的人机工程学要求。

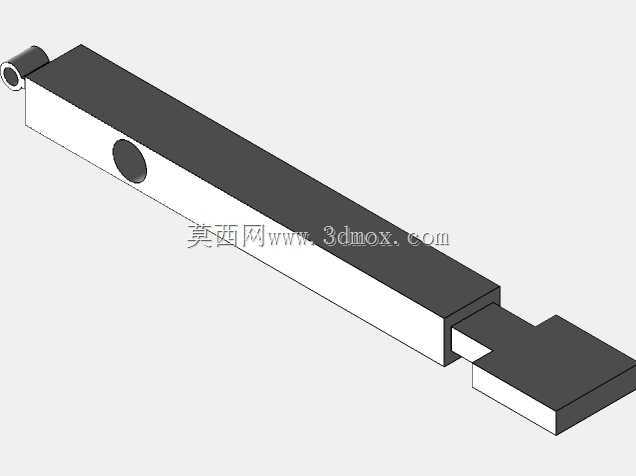

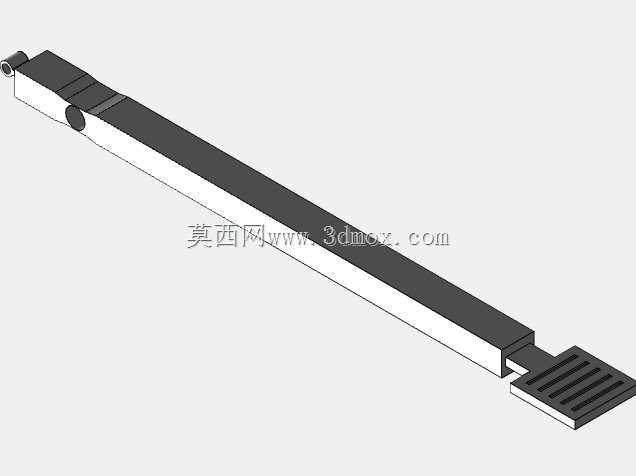

　　结构的核心传动逻辑采用纯机械连杆杠杆传递，没有配置电子元件、供电模块，不存在电路故障、电池亏电的维护问题，整体可靠性远高于感应式自动出液设备，后期维护只需要定期补充洗手液、检查连杆铰接处的磨损情况即可，运维成本极低。传动路径的设计经过受力优化：底部的脚踏控制杆延伸出框架外侧，脚踏位置做了加宽的踩踏接触面，使用者只需要用脚尖轻踩踏板，力就会沿着竖直布置的传动杆向上传递，通过顶部的转向压杆把竖直方向的脚踩力转化为向下的按压力，刚好作用在洗手液瓶的按压头上，每次踩踏的行程经过精准计算，既可以保证单次按压挤出足够量的洗手液，又不会因为行程过大导致洗手液过量挤出造成浪费。

　　在制造适配性上，这款支架的结构做了多工艺兼容设计，框架主体的杆件既可以采用实木方料裁切组装，适合小型作坊低成本快速制作，也可以采用金属方管焊接成型，满足高频使用场景的强度需求，甚至可以用3D打印的PLA、ABS材质制作杆件，满足个性化定制、小批量快速制作的需求。设计时特意将连杆之间的圆柱形铰接接头做成独立的分体零件，和主杆件分开加工，后期组装时再通过过盈配合或者小销轴完成连接，这样的拆分设计一方面降低了单个零件的加工难度，不需要在长杆件上做复杂的铰接结构，另一方面当铰接位置出现磨损松旷时，只需要更换小型的铰接接头零件即可，不需要整体更换整根杆件，大幅降低了后期的维修成本。

　　顶部的洗手液放置平台做了可调节的固定结构，可以适配市面上绝大多数常规规格的挤压式洗手液瓶、消毒凝胶瓶，不需要针对特定品牌的瓶体做专门改造，平台周围设置了简易的挡边，避免瓶体在长期按压过程中出现移位、滑落的问题。底部的脚踏杆做了限位结构，踩踏到最大行程时会被框架上的限位块挡住，避免用力过大导致传动杆变形、或者把洗手液瓶的按压头压坏。整个框架的杆件全部采用直杆设计，没有复杂的曲面造型，加工时只需要裁切定长的杆件、完成铰接孔的加工即可组装，不需要复杂的工装夹具，生产门槛极低，适合不同规模的加工场景快速落地量产。

　　从实际使用的反馈逻辑来看，纯机械的脚踩操作不需要使用者有任何学习成本，走到支架前抬脚轻踩即可出液，操作逻辑和日常踩脚踏垃圾桶的习惯一致，不需要额外的操作指引，全年龄段的使用者都可以快速上手。同时整个支架的外露结构没有尖锐的棱角，所有杆件的端部都做了倒圆角处理，避免人员路过时磕碰受伤，外露的传动杆都布置在框架内侧，不会出现勾挂衣物、夹伤手指的安全隐患。
