外螺纹六角宝塔软管接头结构设计

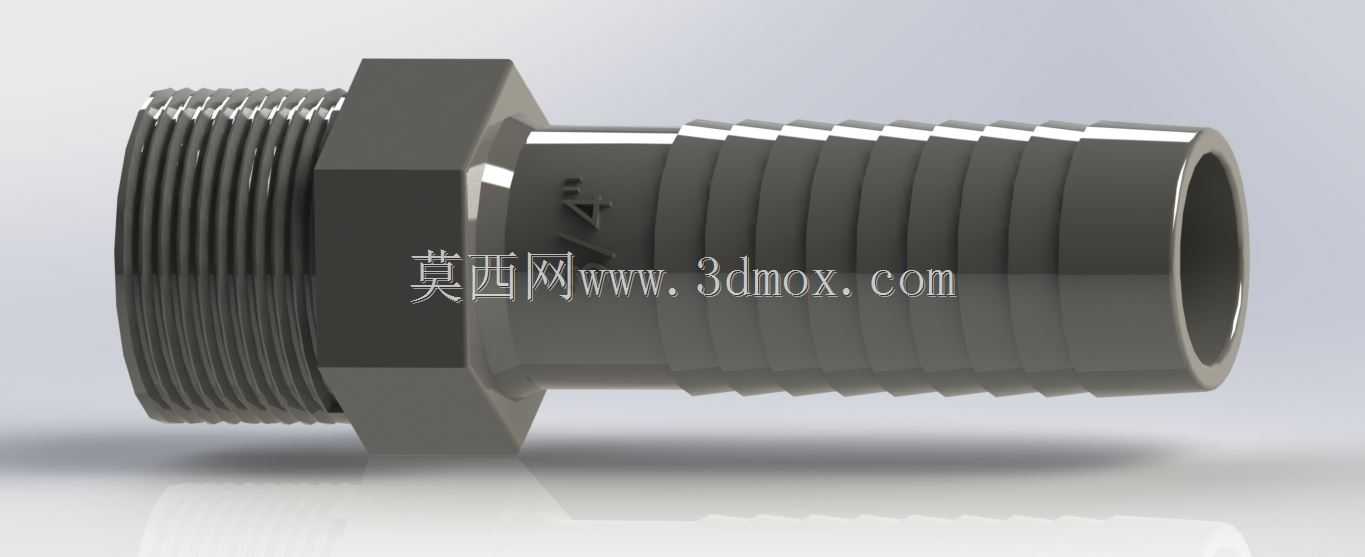

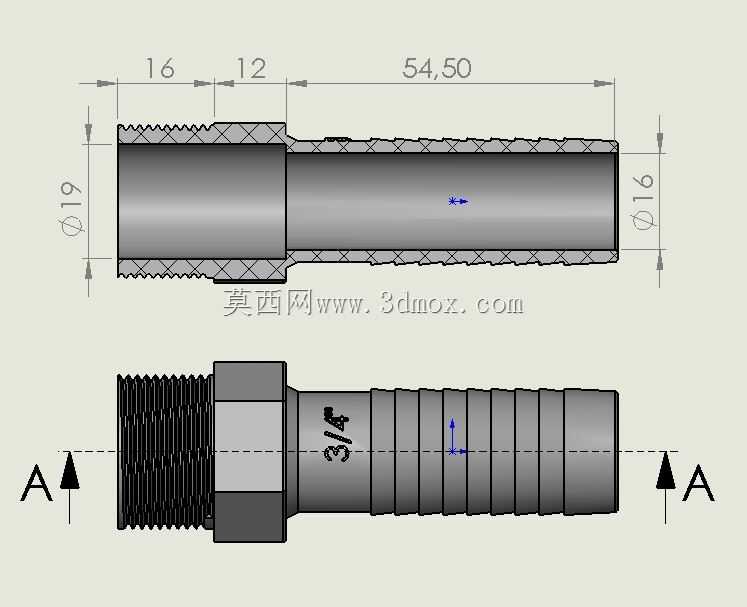

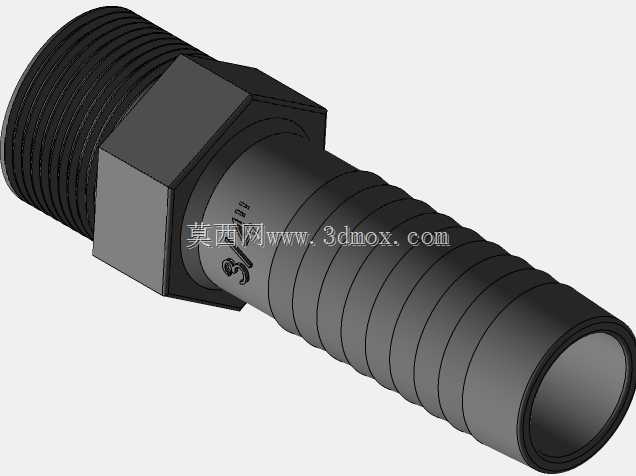

这类带六角台的外螺纹宝塔接头，是低压流体输送管路里极为常用的连接件，在农业喷灌、小型液压回路、气动系统、给排水管路里都有大量应用场景。从结构设计来看，接头一端采用标准外螺纹结构，搭配六角拧转台，安装时可以用普通开口扳手直接卡持六角面施加扭矩，不需要额外定制工装，现场安装维护的便利性很高，六角台的对边尺寸经过适配，既保证拧转时不会因为受力面过小打滑，也不会因为尺寸过大挤占周边管路的安装空间。另一端的宝塔式竹节结构，是针对软质管路连接设计的，多道环形凸棱在软管套入后，会嵌入软管内壁形成多道密封防线，搭配喉箍紧固之后，可以承受常规工况下的管路压力，避免软管受流体压力冲击脱落。从尺寸边界来看，接头螺纹端外径19mm，对应3/4规格的管螺纹，适配同规格的内螺纹接口；软管插接端外径16mm，可以匹配内径16mm的橡胶、PVC类软质管路；接头总长度方向上，螺纹段长度16mm，六角台宽度12mm，宝塔插接段长度54.5mm，整体轴向尺寸紧凑，在管路排布空间有限的场景下，不会因为接头过长造成管路弯折干涉。设计过程中需要重点关注几个细节：一是螺纹段与六角台的过渡位置要做圆角处理，避免应力集中，在管路受侧向拉扯时从过渡位置断裂；二是宝塔段的凸棱边缘要做小倒角，既方便安装时顺利套入软管，也不会因为锐边割伤软管内壁造成密封失效；三是接头内部通径要保持一致，避免局部通径缩小造成流体节流损失，影响管路输送效率。实际选型时，需要根据输送介质的特性、工作压力范围匹配对应的接头材质，常规输水、低压气动场景可以用镀锌碳钢材质，有腐蚀性介质的场景则需要更换不锈钢或铜质材质，同时搭配对应材质的密封件在螺纹端面做密封，避免螺纹配合位置出现渗漏。这类接头的三维建模过程中，需要准确还原螺纹的牙型参数、六角台的对边尺寸、宝塔凸棱的间距与高度，才能保证后续生成的工程图可以直接用于加工，也能在管路装配仿真时准确判断安装间隙，避免现场安装时出现干涉问题。
