自制DIY数控设备Z轴进给传动结构

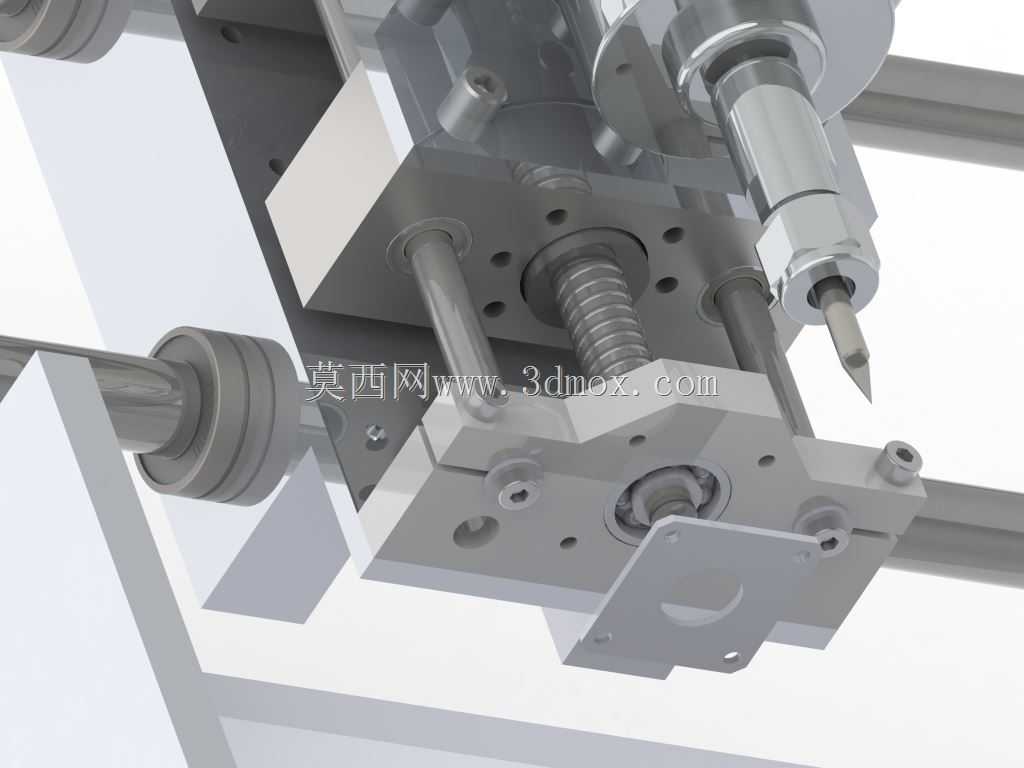

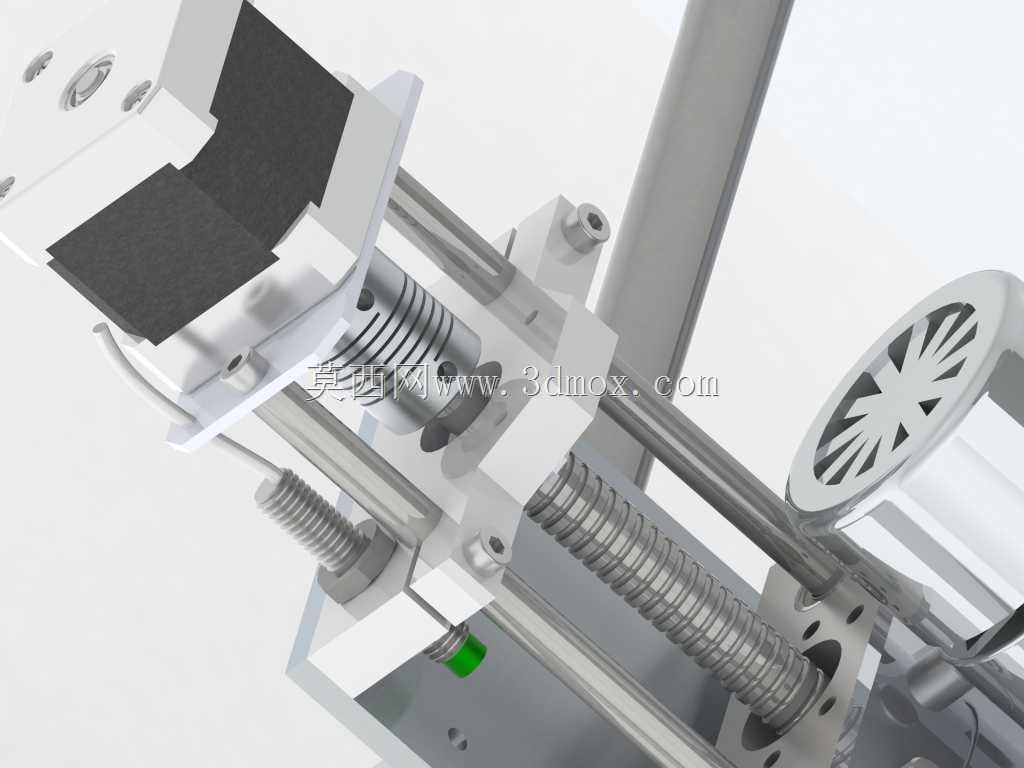

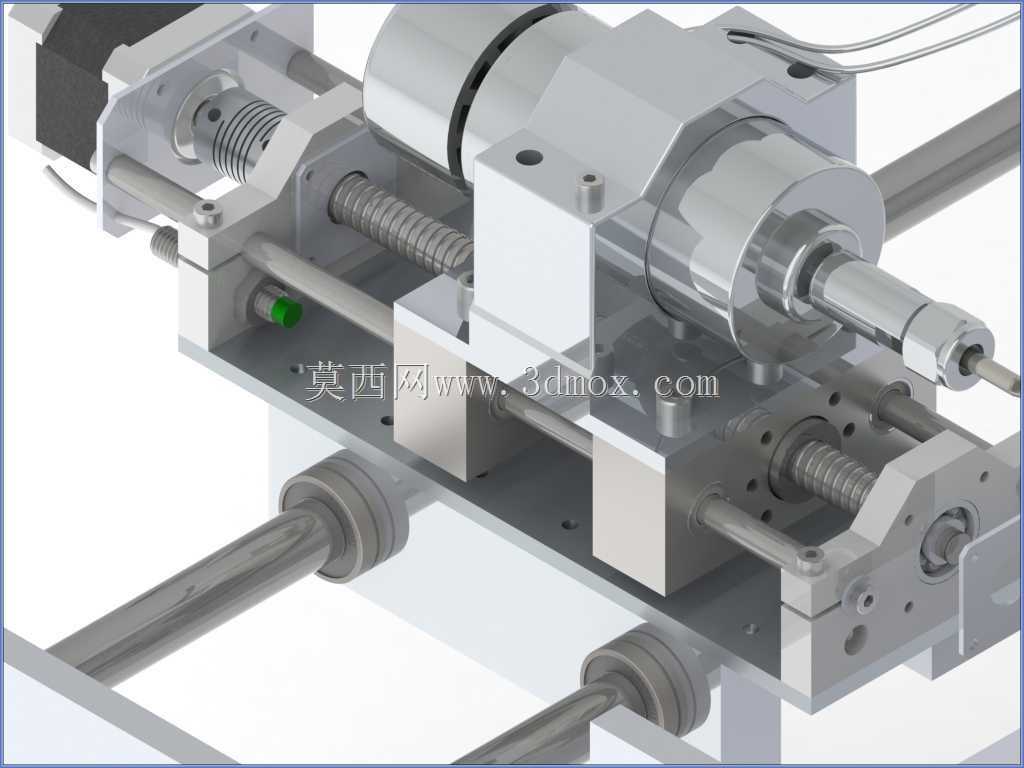

　　这套结构面向小型数控加工场景的Z向进给需求设计，适配桌面级DIY数控加工设备的垂直运动单元搭建，可覆盖软金属、工程塑料、木材等常见小件加工的Z轴行程进给需求，在小型雕刻、小件铣削、精密钻孔等作业场景中，能为加工主轴提供稳定的垂直方向位移支撑，解决自制数控设备中Z轴刚性不足、进给卡顿、定位偏差的常见问题。从结构布局来看，整套单元采用双直线光轴作为导向支撑，配合滚珠丝杠作为传动核心，驱动侧通过联轴器直接连接步进电机输出轴，省去额外的减速传动环节，既压缩了Z轴单元的整体安装厚度，也能减少传动链间隙带来的反向误差。滑台部分采用分体式锁紧结构，主轴安装座与丝杠螺母座做一体化设计，可直接夹持常见的小型高速主轴，

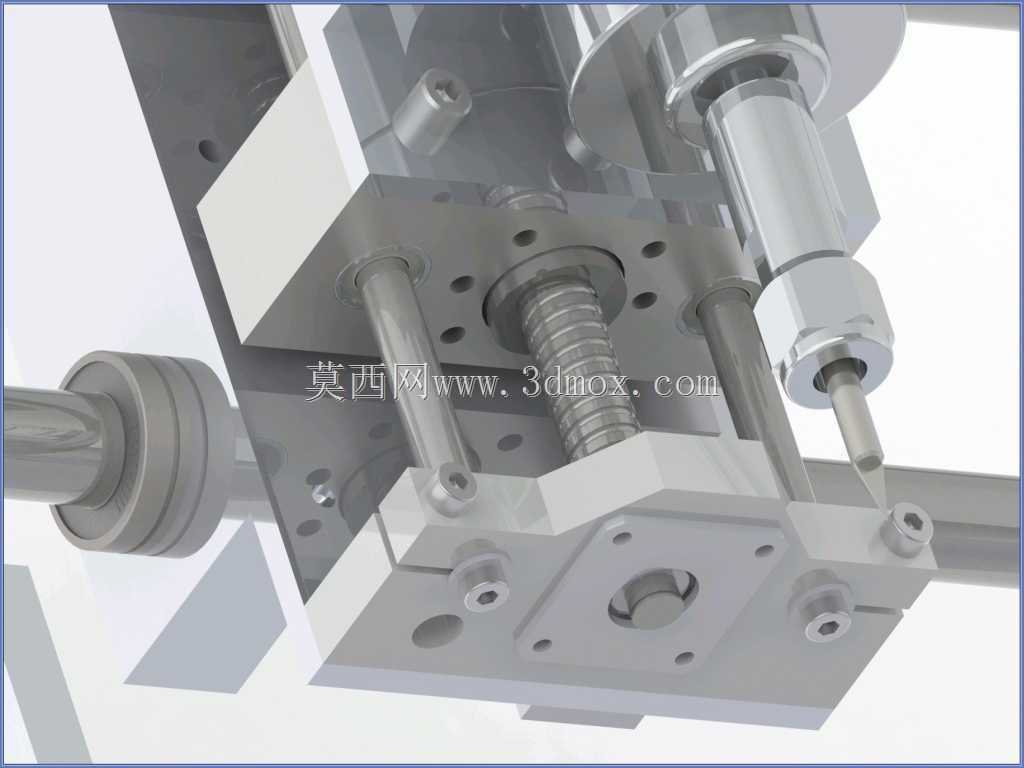

　　安装孔位预留了通用的主轴夹持直径调节空间，无需额外加工转接板即可完成主轴固定。导向光轴两端采用支撑座固定在Z轴基板上，支撑座内配置深沟球轴承承受径向载荷，同时可抵消滑台上下运动带来的轻微轴向窜动，光轴与滑台内的直线轴承配合，运动过程中摩擦阻力小，低速进给时无爬行现象，能满足小切深精加工的进给平稳性要求。设计过程中优先考虑了自制加工的工艺可行性，除了标准件丝杠、光轴、轴承、紧固件之外，其余结构件均可采用常规的铝板、铁板通过铣削、钻孔工艺完成加工，没有复杂的曲面或者特殊工艺要求，普通的小型加工设备即可完成所有非标件的制作，大幅降低DIY搭建的加工门槛。安装边界方面，整套Z轴单元的基板采用平板式设计，

　　可直接通过螺栓固定在数控设备的X轴滑台上，基板上预留了多组安装孔位，可适配不同行程的X轴滑台安装尺寸，无需额外改造X轴结构即可完成Z轴单元的装配。滑台的行程范围可通过调整光轴支撑座的安装间距进行适配，用户可根据自身的加工需求选择对应长度的丝杠与光轴，灵活调整Z轴的有效加工行程，不需要重新设计核心连接结构。功能特性上，这套传动结构的丝杠采用预紧式螺母设计，可通过螺母上的调节螺钉消除丝杠与螺母之间的传动间隙，提升Z轴的重复定位精度，在进行小切深的精铣作业时，能保证每次下刀的深度一致性，避免出现扎刀或者加工深度不足的问题。滑台侧面预留了限位开关的安装位置，可在Z轴行程的上下极限位置安装光电或者机械限位开关，防止运动超程造成的结构碰撞损坏，

　　同时也可配合控制系统完成Z轴回零操作，提升设备使用的安全性与操作便捷性。在实际装配调试过程中，需要先将光轴与丝杠平行度调整到位，避免出现卡滞现象，可通过打表测量滑台全程运动的直线度误差，将误差控制在0.02mm以内即可满足常规小件加工的精度要求。整套结构没有采用复杂的防护设计，适合在干燥、无大量切削液飞溅的加工场景中使用，如果需要应用在湿式加工场景中，可额外加装风琴罩对丝杠与光轴进行防护，避免切屑、切削液进入传动部件造成磨损加剧。从受力角度分析，Z轴滑台在垂直方向运动时，丝杠主要承受轴向的进给力，光轴承受切削过程中产生的径向切削力，两者分工明确，可避免丝杠承受径向载荷造成的弯曲变形，延长传动部件的使用寿命。主轴安装座的夹持位置做了加厚处理，可抵消主轴高速切削时产生的振动，避免加工过程中出现振纹，提升加工表面质量。这套结构既可以作为小型数控铣床、雕刻机的Z轴单元使用，也可经过简单改造后应用在小型点胶设备、自动钻孔设备的垂直进给工位，适配多种小型自动化设备的直线进给需求，结构通用性较强。
