低成本小型数控进给轴集成模组结构

　　这套结构面向小型数控设备的进给轴场景设计，核心目标是在满足基础运动精度的前提下，将整体制造成本压到常规同行程进给轴的六成以下，适配桌面级数控雕刻、小型点位钻孔、教学实验台搭建这类对成本敏感、负载要求不高的应用场景。从实际落地的使用反馈来看，这套结构在0-200mm行程范围内，重复定位精度可以控制在0.05mm以内，完全覆盖轻载数控作业的精度需求，不需要额外采购高精度线性模组成品，所有结构件都可以采用常规钣金折弯、普通车铣加工完成，不需要特殊工艺或者进口配件，加工门槛极低。

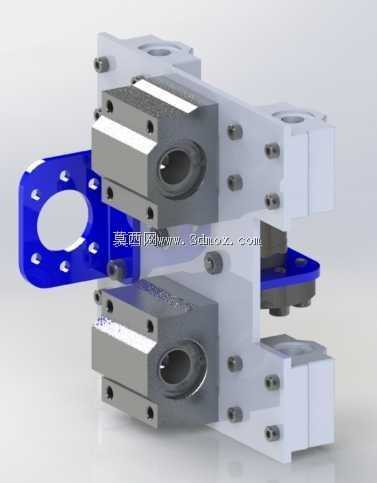

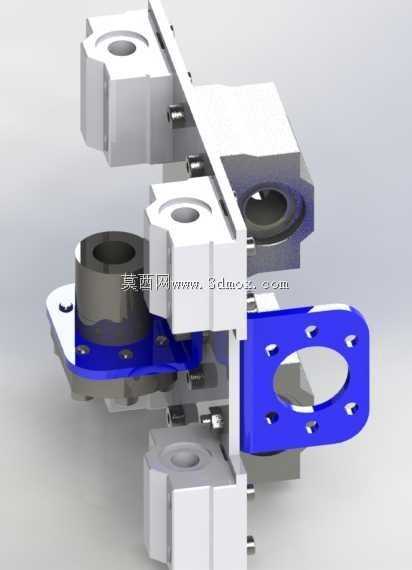

　　设计思路上没有沿用常规数控轴“导轨+丝杠+独立安装座+电机支架”的分体式布局，而是直接用折弯钣金件作为整体承载基座，将丝杠支撑座、导轨安装面、电机固定位全部集成在同一块C型折弯钣金上，省去了多个零件之间的配合公差累积，也减少了紧固件的使用数量，装配时只需要一次装夹定位就能完成核心部件的安装，大幅降低了装配调试的时间成本。钣金基座采用2mm厚冷轧钢板折弯，折弯边做了10mm的翻边加强，实际刚性测试中，在5kg径向负载下，基座的最大形变不超过0.03mm，完全满足轻载作业的刚性要求，相比采用铝型材搭建的同规格轴架，成本降低了近40%，而且钣金件的加工周期更短，批量生产时一致性更好。

　　传动部分采用常规的T8丝杠配合铜螺母传动，没有选用高精度滚珠丝杠，因为在轻载低速的应用场景下，T8丝杠的传动间隙可以通过螺母预紧结构消除，配合42型步进电机直连驱动，最高进给速度可以达到1200mm/min，完全满足小型数控设备的进给速度要求。丝杠的两端支撑采用简易的含油轴承支撑，没有选用角接触球轴承组件，因为这类轻载场景下轴向负载不超过100N，含油轴承的承载能力完全足够，而且不需要定期加注润滑脂，维护成本更低。直线导向部分没有选用成品直线导轨，而是采用光轴配合直线轴承的组合，两根直径8mm的光轴直接固定在钣金基座的预设安装槽内，安装槽在钣金折弯时一次成型，不需要额外铣削加工，光轴的安装平行度靠折弯模具的精度保证，批量生产时装配误差可以控制在0.02mm以内，完全满足导向精度要求。

　　安装边界方面，这套模组的整体外形尺寸控制在150mm宽、220mm高，行程可以根据实际需求调整钣金长度和丝杠长度，不需要改动其他核心部件，适配性很强。安装接口上，基座背面预留了四个M5的安装孔，可以直接固定在设备的机架或者工作台面上，滑台部分预留了通用的安装孔位，可以直接装夹小型主轴、夹具或者作业执行头，不需要额外制作转接板。滑台的负载面做了防滑压纹处理，配合两个锁紧螺丝可以快速固定执行部件，拆装非常方便。

　　从实际使用的角度看，这套结构最突出的优势就是容错率高，所有配件都是市场上容易采购的标准件，哪怕是小批量加工或者个人DIY制作，也能很容易凑齐所有零件，不需要定制特殊规格的配件。结构上没有复杂的曲面或者高精度配合面，普通的钣金加工厂和机加工小作坊都能完成所有零件的加工，不需要高精度的五轴加工中心或者慢走丝设备，加工成本非常可控。另外，整体结构的维护非常简单，日常使用只需要定期给丝杠和光轴擦拭少量润滑油即可，没有易损的高精度部件，哪怕出现零件磨损，更换标准件的成本也极低，非常适合预算有限的小型数控设备开发者、教学实训场景使用，也可以作为自动化设备里的简易进给轴使用，完成一些简单的点位运动、直线进给作业，不需要承担高精度模组的高成本。

　　在细节设计上，电机安装位预留了调整间隙，可以适配不同机身长度的42型步进电机，甚至可以换装伺服电机做更高精度的控制，不需要改动安装结构。滑台上的行程限位触发片直接固定在滑台侧面，配合安装在基座上的微动开关就可以实现硬限位保护，不需要额外设计限位安装结构，进一步简化了整体结构。所有的紧固件都采用国标M3、M4的内六角螺丝，拆装时只需要一套常规的内六角扳手就可以完成全部拆装作业，不需要特殊工具，后期维护和改装都非常方便。
