小型家用三轴数控进给主轴机构

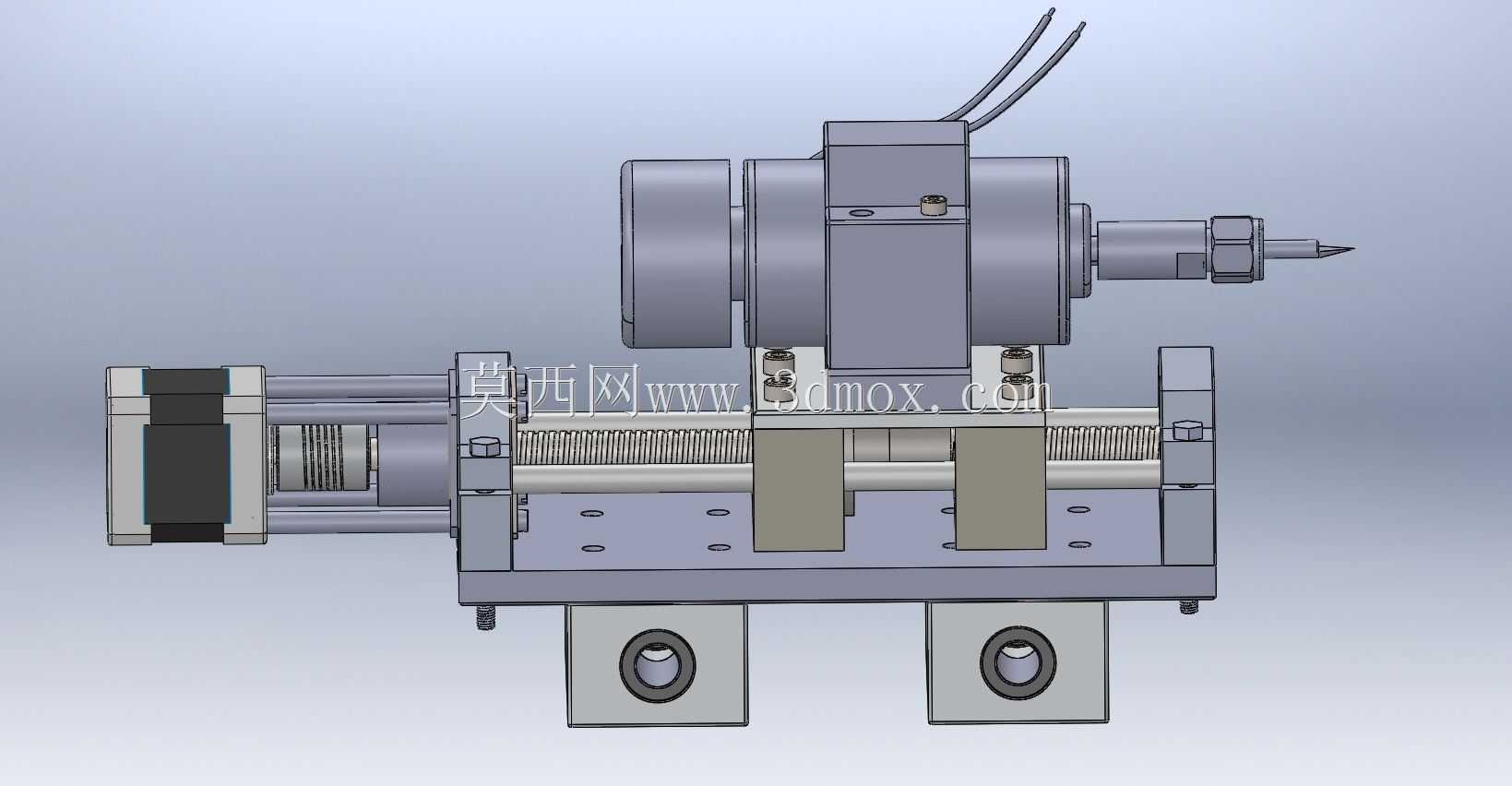

　　这套三轴进给带主轴的机构，最初的设计定位是面向个人DIY加工、小型工坊打样这类轻量化加工场景，区别于工业级重型机床的大刚性大行程设计，整体结构紧凑，占用桌面空间小，适配小尺寸零件的铣削、钻孔、雕刻类加工需求，能覆盖软金属、塑料、木材等常见易加工材料的小余量切削作业。从结构布局来看，横向进给单元采用滚珠丝杠搭配直线导轨的传动组合，丝杠一端通过联轴器与驱动电机直连，省去了额外的传动减速结构，既压缩了轴向安装尺寸，也能保证进给运动的反向间隙控制在较小范围，滑台台面预留了成组的安装螺纹孔，可根据加工需求装夹工件或者拓展其他轴向的运动单元。主轴单元通过两个对称布置的安装座固定在纵向滑台上，安装座与滑台之间采用螺栓锁紧，接触面做了铣平处理，

　　保证主轴轴线与进给方向的垂直度满足加工要求，主轴尾部预留了动力接线接口，可根据加工需求更换不同转速区间的主轴型号，前端的夹头结构适配标准刀具装夹，能快速更换不同直径的铣刀、钻头。底部的两个安装支座做了腰型孔设计，安装时可微调整机的固定位置，补偿安装面的平面度误差，支座与安装台面之间可加装减震垫，降低加工过程中产生的振动传递，提升加工表面质量。设计过程中优先考虑了零件的易加工性，大部分结构件采用常见的板材铣削成型，没有复杂的异形曲面结构，个人加工条件下也能完成大部分零件的制作，装配环节不需要专用工装，依靠通用量具就能完成各轴的平行度、垂直度调校。各运动轴的行程设定偏向小尺寸零件加工，不会盲目追求大行程导致整体刚性下降，

　　滑台的运动限位可通过加装行程开关实现，避免超程运动造成的机械碰撞，丝杠两端采用支撑座固定，预紧力可根据实际使用需求调整，兼顾传动刚性和运动顺畅度。主轴的安装高度预留了足够的调整空间，可配合不同厚度的工件装夹需求，刀具伸出长度调整后不会与滑台台面发生干涉，传动部位的外侧预留了防护罩安装位，日常使用时可加装柔性防护罩阻挡切屑、灰尘进入导轨和丝杠接触面，延长运动部件的使用寿命。这套结构没有冗余的功能设计，所有部件都服务于小空间内的三轴联动加工需求，各部件的选型都偏向通用标准件，后期维护更换配件的成本较低，不管是作为个人DIY数控设备的核心结构参考，还是小型教学演示用的数控原理样机，都能很好地适配使用需求，装配完成后可根据实际加工场景搭配对应的控制系统，就能实现自动进给加工，替代手工进给的小型台钻、台磨设备，提升小零件加工的精度和一致性。
