CPC面板安装式软管倒钩无阀流体连接器

　　在医疗设备流体管路、实验室分析仪器、小型化工加注装置这类需要频繁拆接流体通路的场景里，面板安装式的软管接头一直是管路布局里的核心基础零件，这款PMC系列的CPC接头就是针对这类场景开发的无阀直通型快接构件。从实际使用的角度看，这类接头最核心的作用是在设备面板上建立一个固定的流体通路接口，一端通过外螺纹结构锁紧在设备面板的安装孔上，另一端通过倒钩结构直接插接适配内径的柔性软管，不需要额外的管箍辅助就能实现可靠的软管抱紧，避免管路在设备运行过程中因为拉扯、压力波动出现脱管漏液的问题。

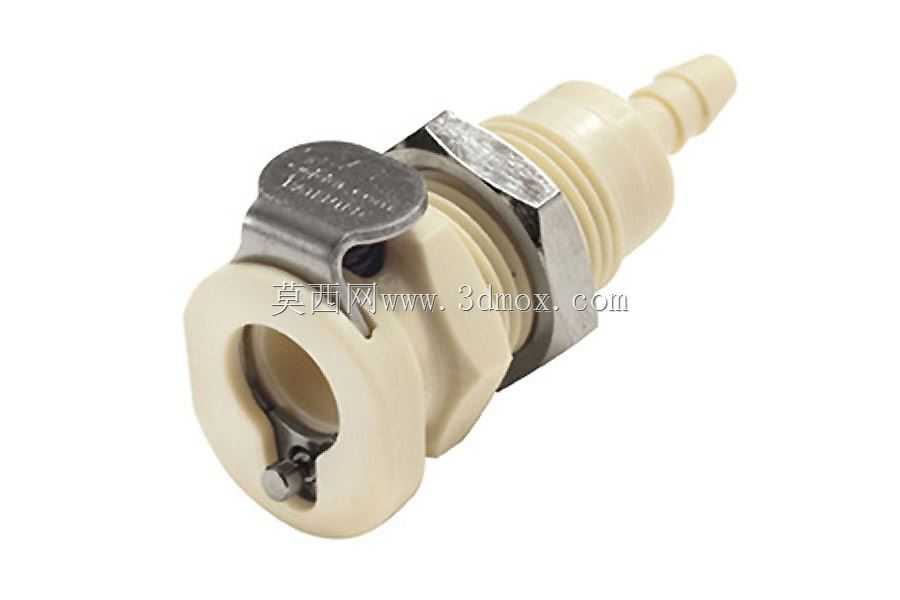

　　设计这款接头的时候，首先要考虑的是面板安装的边界约束，这类接头通常适配1.5-2mm厚度的设备钣金或者塑料面板，安装段的外螺纹采用标准细牙螺纹，配套六角锁紧螺母从面板背面拧紧固定，安装后接头的插接端完全突出在面板外侧，方便操作人员在设备外部快速对接公头接头，尾端的倒钩段则完全处于设备内部，直接连接内部的流体管路，不会占用面板外侧的操作空间。接头整体采用直通无阀的结构设计，流道全程没有额外的截流构件，流体通过的时候压损极小，适合对流量稳定性有要求、不需要接头自带通断控制的流体回路，比如冷却循环水通路、低压气体输送通路、常规试剂输送通路都能适配。

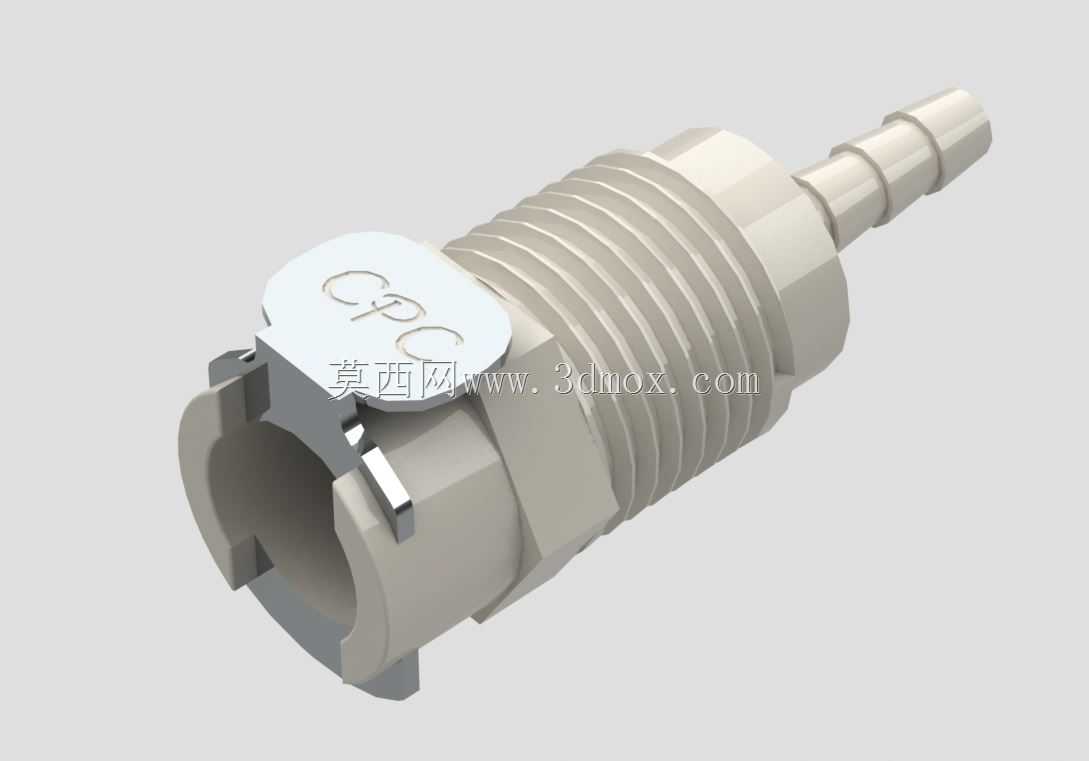

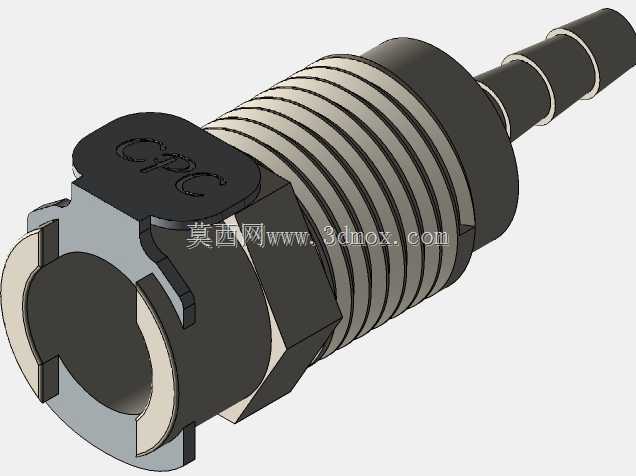

　　从结构细节上看，接头的快接端采用CPC标准的卡扣锁紧结构，对接的时候只需要将适配公头插入母头接口，内部的弹性卡扣就会自动卡入公头的锁紧槽，不需要额外旋转操作就能实现可靠锁止，拆卸的时候只需要按压接头顶部的CPC标识按压帽，卡扣就会自动回弹松脱，单手就能完成管路的拆接操作，非常适合需要频繁更换管路模块、或者操作空间有限无法双手操作的设备场景。接头的螺纹段和快接主体之间设计了六角拧动位，安装的时候可以用开口扳手卡住这个位置固定接头主体，再从背面拧紧锁紧螺母，避免安装过程中接头跟转导致内部管路扭曲。尾端的软管倒钩采用多段阶梯式倒刺设计，倒刺的外径比适配软管的内径大0.8-1.2mm，软管插接的时候倒刺会轻微撑开软管内壁，配合软管自身的弹性抱紧力，在0-1MPa的工作压力下都不会出现漏液或者脱管的问题，倒刺的边缘做了圆弧过渡处理，插接软管的时候不会割伤软管内壁，避免软管碎屑进入流体回路造成污染或者堵塞。

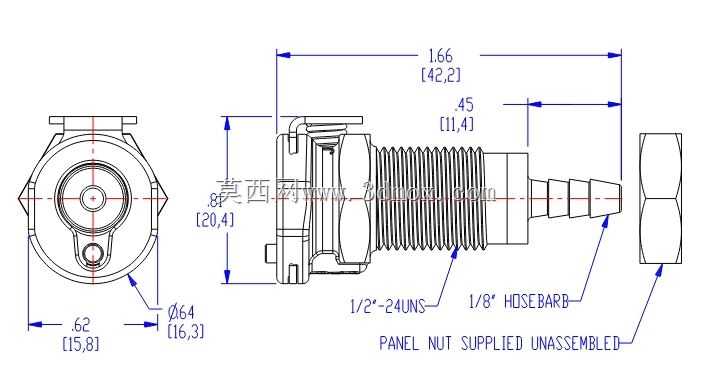

　　建模的时候需要特别注意几个关键尺寸的公差控制，首先是快接端的卡扣安装槽尺寸，这个位置的尺寸直接决定了和公头对接的锁紧可靠性，槽宽和槽深的公差需要控制在±0.05mm以内，公差过大容易出现对接后锁不紧、容易脱开的问题，公差过小则会出现公头插不到位、按压帽按不动的问题。其次是面板安装螺纹的同轴度，螺纹段和快接主体的同轴度需要控制在Φ0.1mm以内，否则安装到面板上之后接头会出现偏斜，不仅影响外观，还会导致对接公头的时候出现卡滞。尾端倒钩的尺寸也需要严格控制，倒钩的外径不能过大，否则软管插接的时候阻力太大，装配效率低，也不能过小，否则抱紧力不足容易脱管。另外接头的内部流道要做圆滑过渡，不能有直角台阶，避免流体在台阶位置形成涡流残留，对于医疗或者实验室场景来说，流道的圆滑过渡还能减少清洗死角，降低管路交叉污染的风险。

　　实际选型的时候，这款1/8规格的倒钩接头适配内径3.2mm的柔性软管，比如常见的硅胶管、PU管、PVC软管都能适配，面板安装孔的直径只需要比螺纹外径大0.5mm即可，不需要额外的密封件，在接头和面板接触的位置加装一个平垫片就能实现面板位置的密封，避免设备内部的液体通过安装孔渗漏到面板外侧。和带阀的同系列接头相比，这款无阀结构的接头流道通径更大，流量更高，成本也更低，适合不需要接头自带截止功能的回路，如果回路需要在断开的时候自动截流防止流体泄漏，才需要选配带单向阀的版本。在三维装配设计的时候，需要预留足够的外部操作空间，接头外侧至少要留出30mm的空间，方便操作人员按压按压帽拆接管路，内部的倒钩段也要留出至少20mm的软管装配空间，方便软管插接和后续的维护操作。
