农用植保3000升容量喷雾储液箱结构

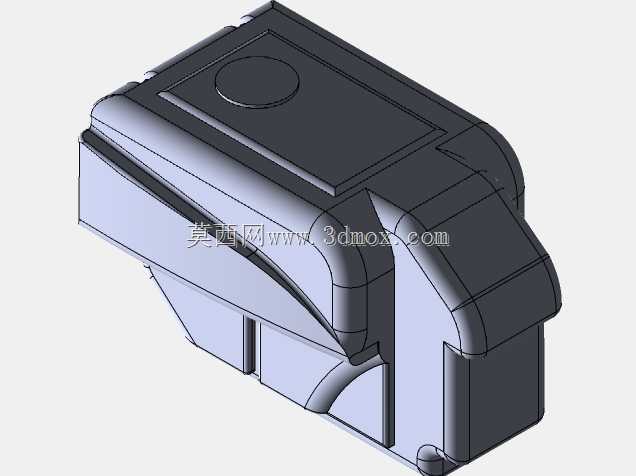

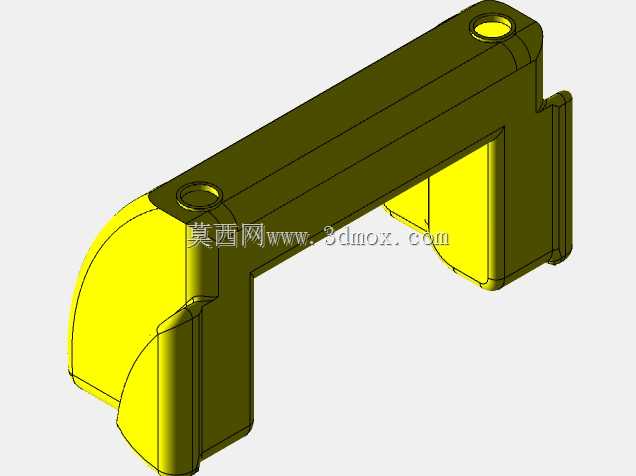

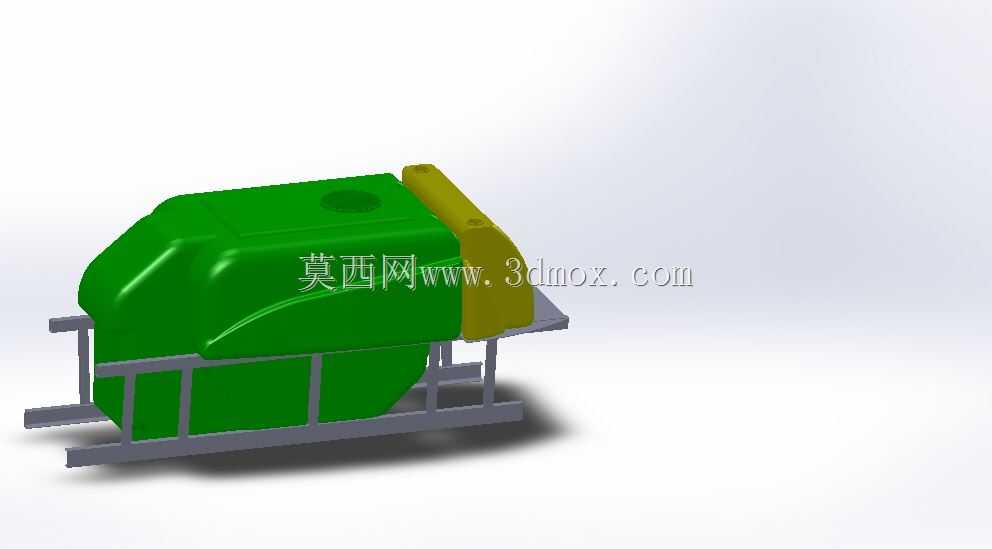

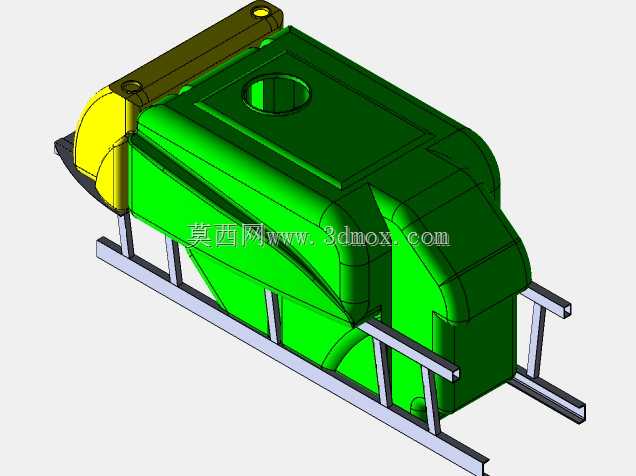

这款大容量储液喷雾箱主要适配大田植保作业场景，可配套牵引式、悬挂式农用喷施设备使用，核心作用是存储喷施作业所需的药液、水溶肥等作业介质，满足大面积连片农田作业时的长续航需求，避免频繁往返加液打断作业节奏，提升植保作业的连续作业效率。从结构设计来看，箱体主体采用大弧度曲面造型，并非规则方箱结构，这种曲面设计首先是提升箱体的抗形变能力，满载液体时箱体侧壁不会因为液体静压出现鼓胀变形，同时曲面过渡能减少液体在箱内的剧烈晃荡，降低设备行进过程中液体晃动带来的重心偏移风险，提升配套机具行进时的稳定性。箱体顶部预留的加注口位置做了下沉式设计，加注作业时液体不易外溢，侧面的黄色凸起结构为液位观察与管路集成安装位，可内置液位标尺、出液管路、回流管路接口，不用在箱体侧壁额外开孔焊接，减少了箱体渗漏的风险点。配套的安装机架采用框架式结构，完全贴合箱体底部与侧部的支撑轮廓，接触位置做了贴合曲面的支撑托边，不是简单的平面承托，能把满载时的箱体重量均匀分散到机架各梁体上，避免局部应力集中导致箱体开裂。安装边界上，机架底部预留了与喷施设备底盘连接的标准安装位，横向与纵向的安装孔位间距匹配主流农用牵引植保机的底盘安装尺寸，不需要额外改装机架就能直接适配挂载。设计过程中优先考虑了农用作业的复杂工况，箱体下部的支撑位置做了加厚处理，应对田间颠簸路面的持续振动，不会因为长期振动出现支撑位疲劳破损；箱体的出液口位置设置在箱体侧下方最低处，作业结束后能完全排空箱内残余液体，避免残留药液沉淀堆积堵塞管路，也方便不同作业类型切换时清洗箱体。整体结构没有冗余的外露部件，所有管路接口都集中在侧部集成区域，日常检修维护时不用拆解箱体就能完成管路更换、液位计校准等操作，适配植保作业季高强度连续使用的需求。
