小型手扶往复式农用耕作机具结构

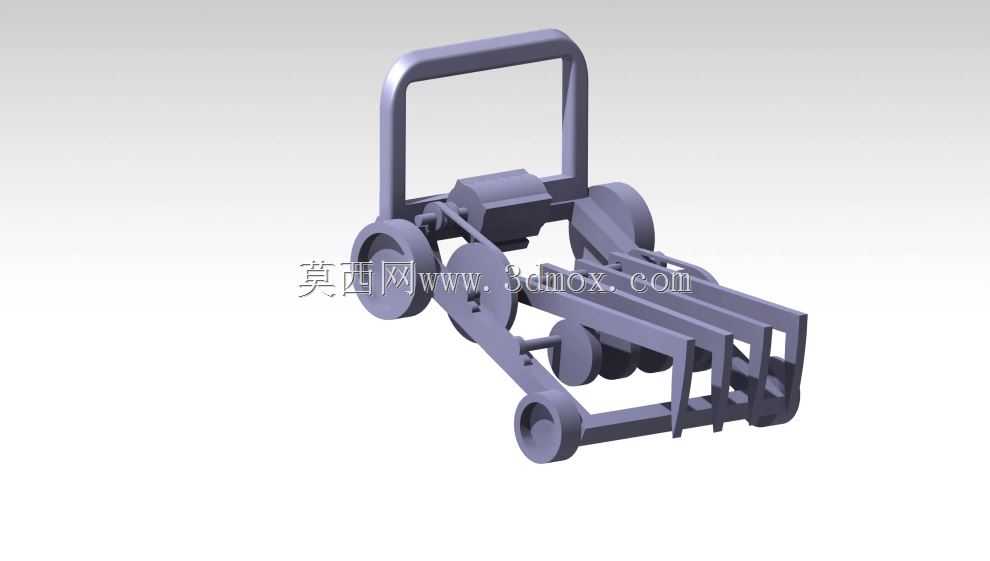

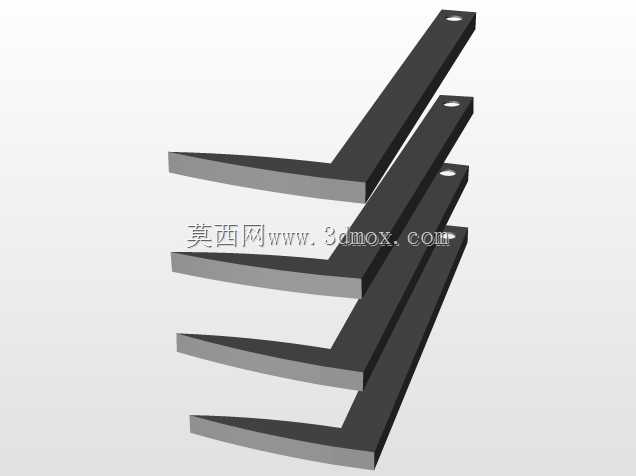

这款手扶式耕作机具主要面向丘陵、小块农田的浅耕、碎土作业场景，适配南方梯田、北方零散菜地这类大型拖拉机无法进入的作业区域，可替代传统畜力与人力锄具完成播前整地、作物行间的松土除草作业。整机采用手推式行走架构，上部设置弧形扶手，扶手高度匹配成年人直立操作的握持区间，作业时操作人员无需大幅弯腰，可通过扶手直接控制机具行进方向与作业深度，转向时仅需小幅下压扶手抬起前端作业组件即可完成小半径转向，适配田块边角区域的作业需求。行走轮采用窄幅实心轮结构，轮缘做防滑凸起处理，在湿润松软的耕作层上行走时不会出现过度下陷的问题，轮距设置匹配常规作物的垄间宽度，可在作物生长中期完成行间中耕作业，不会碾压损伤作物茎叶。核心作业组件采用往复式运动结构，通过连杆机构将传动组件的旋转运动转化为耕刀的前后往复切削动作，相比旋转式耕具，往复切削的作业方式对土壤结构的破坏更小，不会过度打乱土层分布，更适合浅根作物种植前的整地需求，作业时耕刀的切削行程经过匹配设计，单次往复即可完成对应幅宽内的土壤破碎，不会出现漏耕或重复耕作的问题。传动结构采用带轮与齿轮组合的减速方案，动力输入接口预留通用汽油机安装位，可直接适配市面常见的小型通用动力单元，安装时仅需对齐输入轴与安装孔位即可完成固定，无需额外定制连接支架。整机的作业深度通过后部的限深组件调节，调节档位采用插销式结构，可根据不同作物的耕作需求在3厘米到10厘米的深度区间内快速调整，调整过程无需借助额外工具，田间作业时可随时根据土壤硬度切换深度参数。结构设计上所有运动铰接点都预留了润滑注油孔，日常维护时可直接通过注油孔加注润滑脂，无需拆解结构即可完成保养，外露的传动组件都设置了防护挡板，避免作业时飞溅的泥土、石块卡入传动间隙造成结构卡滞，同时也能防止操作人员衣物卷入运动部件。整机的重心设置在行走轮轴线靠前的位置，作业时前端作业组件的入土压力可通过重心自然施加，无需操作人员额外向下施压，长时间作业的劳动强度更低，扶手位置设置了减震胶套，可过滤作业时产生的高频振动，减少操作人员的手臂疲劳感。
