G3/8螺纹接入12管径推入式气动接头

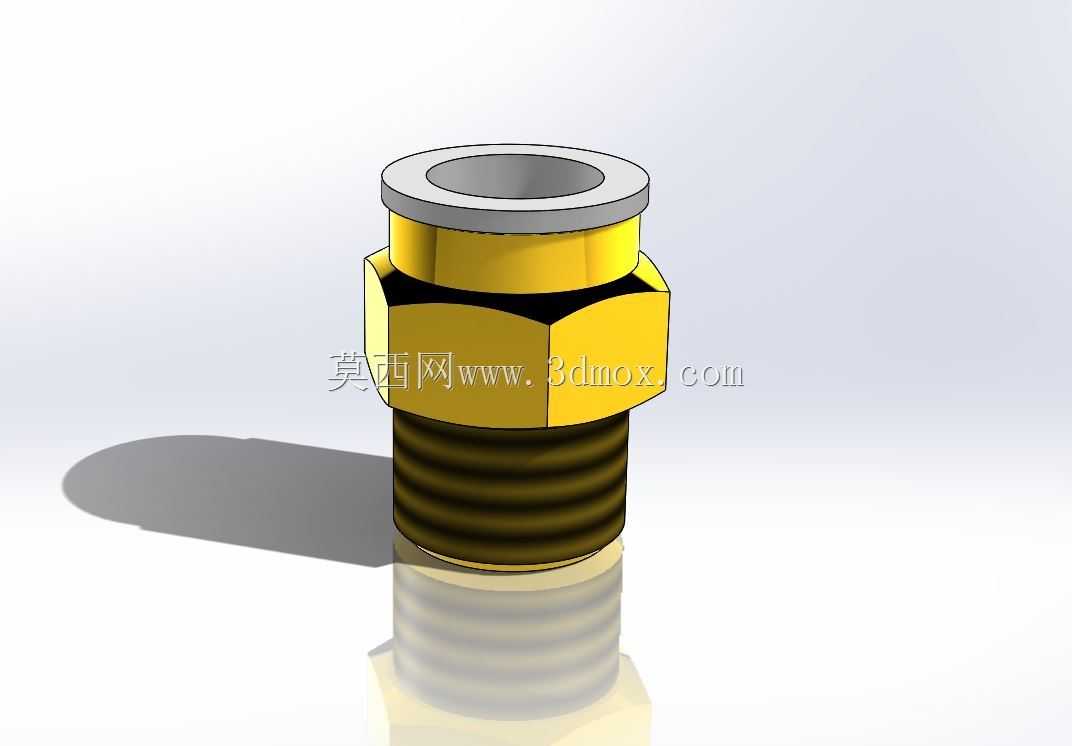

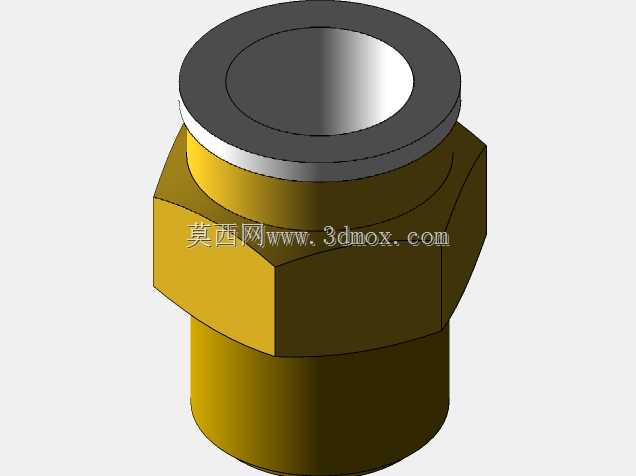

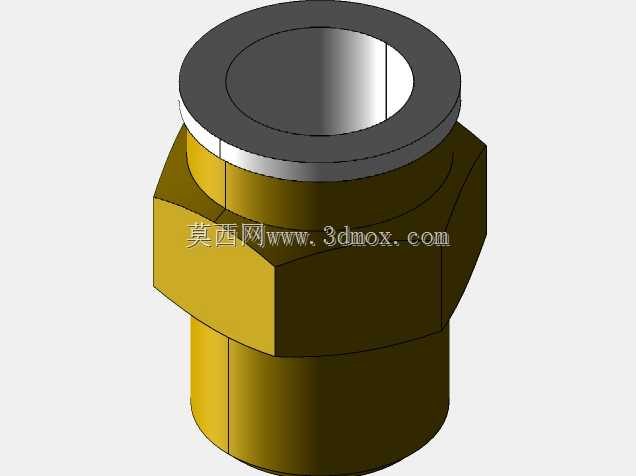

这款推入式适配接头主要面向气动管路系统的终端连接场景，在自动化生产线气路排布、小型气动工具气源接驳、车间集中供气支路改造等工况中都能见到这类零件的身影，核心作用是实现G3/8规格内螺纹接口与外径12mm气动软管的快速连通，无需额外套丝、卡套压接等复杂操作，管路安装时仅需将软管端部切平后直接推入接头承口即可完成密封固定，大幅降低现场气路装配的工时消耗。从结构设计逻辑来看，接头整体采用外六角主体加端部螺纹段、下部插管段的三段式布局，外六角段的对边尺寸完全适配标准开口扳手的夹持范围，安装拧紧时不会出现打滑崩边的问题，六角段上下两端的退刀槽做了圆弧过渡处理，能有效降低机加工过程中应力集中导致的开裂风险，同时也能避免拧紧时锐边划伤操作人员手部。上部的G3/8螺纹为55度非密封管螺纹，装配时搭配对应规格的生料带或密封胶即可实现端面与螺纹副的双重密封，常规0.8MPa工作气压下不会出现泄漏问题，螺纹段的长度经过匹配计算，既不会因为旋入深度不足导致连接强度不够，也不会因为过长顶到对接阀件的内部流道造成气路通径缩减。下部的推入式承口内部集成了不锈钢卡爪与丁腈橡胶密封圈，卡爪的齿形经过角度优化，软管插入后卡爪会自动咬紧管壁，承受1.5MPa的拉拔力也不会出现脱管问题，内部的密封圈在软管插入后会紧密贴合管外壁，即使管路存在小幅偏斜也能保证密封性能，承口端部的硬质塑料导向环能避免软管插入时被卡爪刮伤外壁，延长气动软管的实际使用寿命。从安装边界来看，接头整体最大外径不超过22mm，六角段以下的插管段长度为18mm，安装时仅需要在对接面板或阀件上预留对应螺纹的安装孔，周边留出15mm的扳手操作空间即可完成装配，不需要额外的安装固定支架，在狭窄的设备内部气路排布场景下，这种紧凑的尺寸优势尤为明显，不会和周边的其他管路、电气元件产生干涉。日常维护过程中，这类接头不需要额外拆解保养，需要更换管路时仅需要按下承口端部的释放环即可顺利拔出软管，反复插拔数十次也不会出现卡爪失效、密封下降的问题，适配市面上绝大多数的PU、PE材质气动软管，不需要专门匹配特定品牌的管路配件，通用性较强。在气动系统的支路分配场景中，这类接头可以直接安装在电磁阀的出气口、气源处理件的分气端口，不需要额外加装过渡转接头，能有效减少气路的连接节点，降低整个气路系统的泄漏点数量，提升气动系统运行的稳定性。
