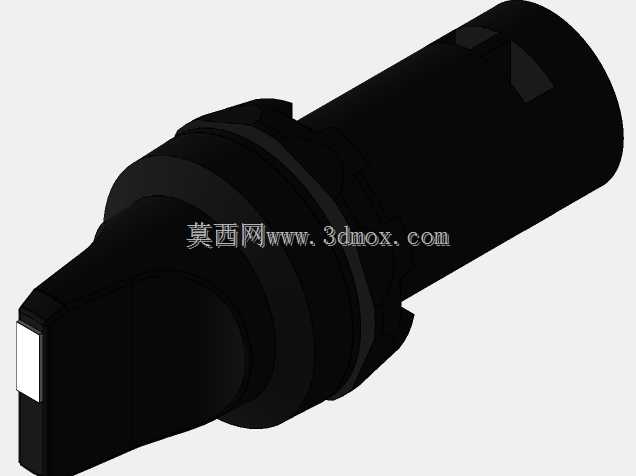

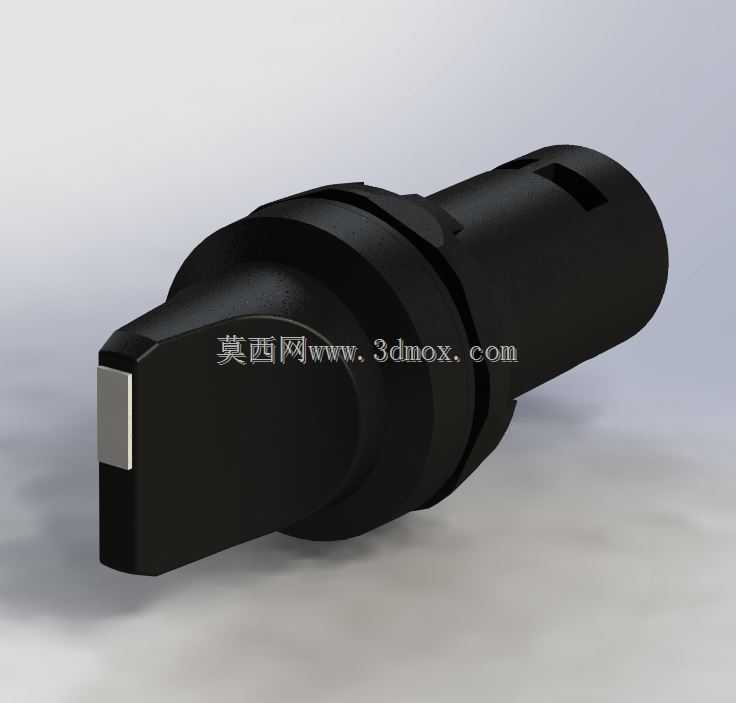

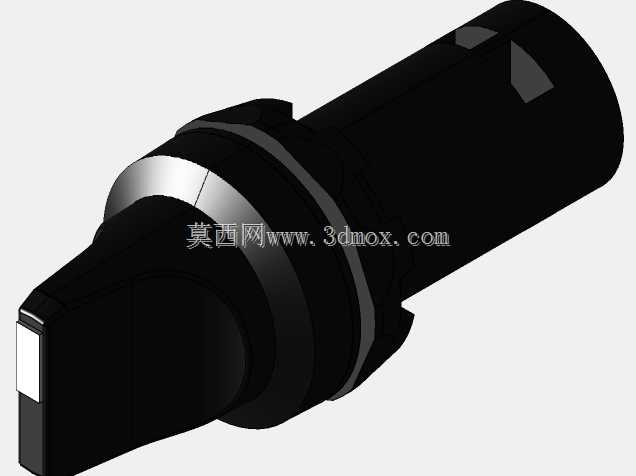

ABB面板安装式旋钮选择开关结构

这类面板安装式选择开关，是低压电控回路里最常见的主令控制元件之一，日常在工业控制柜、设备操作面板、生产线工位控制盒里随处可见，主要用来完成回路的信号切换、功能档位选择、设备启停的前置选择操作，相比按钮式的触发操作，旋钮式的结构可以通过手柄的停留位置，给操作人员非常直观的档位状态反馈，不需要额外加装状态指示灯就能快速判断当前回路所处的档位，在多档位控制场景里的误触概率远低于平钮结构。从实际安装场景来看，这类开关采用标准的面板开孔安装方式，安装座自带卡扣锁紧结构，不需要额外的固定螺母从面板背部拧接，在面板厚度1到6毫米的冷轧钢板、绝缘塑料面板上都能可靠固定，安装开孔直径采用行业通用的标准尺寸，和同规格的指示灯、急停按钮、平钮的开孔完全兼容，在做操作面板排布设计的时候，可以直接套用通用的开孔间距规范，不需要单独为这类开关预留特殊的安装空间。开关的操作手柄做了防滑的切面处理，操作人员戴薄劳保手套操作的时候也能顺利拧动，不会出现打滑的情况，手柄的旋转角度有明确的档位阻尼感，每切到一个档位都会有清晰的触感反馈，不需要目视确认就能判断是否切换到位，在设备调试、现场紧急操作的时候能大幅提升操作效率。从结构设计的角度来说，这款开关的主体采用圆柱式阶梯结构，前端的操作头直径大于安装座直径，安装后可以完全遮盖面板的开孔边缘，避免开孔处的毛刺、缝隙外露，既提升了操作面板的整体整洁度，也能防止日常使用中的灰尘、切削液从开孔缝隙进入柜内。开关的尾部是接线端子的容纳腔，预留了足够的接线空间，不管是用针型压接端子还是直接裸线接线，都能顺利完成接线操作，端子的排布间距符合电气安全间隙要求，不同回路之间不会出现爬电距离不足的问题。在做三维建模的时候，这类开关的外形轮廓需要严格匹配实际安装尺寸，尤其是安装卡扣的位置、操作头的突出高度、尾部的接线空间长度，这些尺寸直接影响到面板的结构设计、柜内的布线空间预留，如果建模的时候尺寸偏差过大，很容易出现实际装配时开关卡不进面板、尾部和柜内线槽或者其他元件干涉的问题。开关的外壳采用增强尼龙材质，表面做了哑光磨砂处理，日常接触不会留下明显的指纹和划痕，材质的耐温范围可以覆盖常规工业现场的环境温度，在有少量切削液、油污飞溅的场景下也不会出现外壳材质脆化、表面标识脱落的问题。从功能特性上来说，这款三档位的选择开关，可以实现两路回路的通断组合控制，既可以用来做手动/自动/停止的三档功能切换，也可以用来做电机的正转/停止/反转控制，还可以作为不同功能回路的选择触发开关，适配绝大多数低压控制回路的档位切换需求，开关的触点模块采用模块化设计，可以根据实际需要扩展触点数量，不需要更换整个开关本体就能适配不同的回路接线需求。在设备选型配套的时候，这类开关的操作力矩经过调校，既不会因为太松导致设备震动时出现档位自行偏移，也不会因为太紧导致操作费力，长期使用后阻尼手感也不会出现明显的衰减，档位定位的可靠性可以满足工业现场长期频繁操作的使用需求。建模过程中对开关表面的分模线、卡扣的细节、手柄的切面位置都做了还原，在做设备操作面板的三维装配、效果图渲染的时候，可以直接调用这个模型，不需要再重新测绘建模，能大幅提升结构设计阶段的工作效率，也能保证面板排布的视觉效果和实际装配后的效果完全一致。
