MR3A15型1-10lpm空气转子流量计结构

在实验室气路分配、小型气动设备供气支路、环保采样装置进气端这类对小流量空气参数有精准管控需求的场景里，变面积式转子流量计一直是成本与可靠性平衡度极高的检测元件，本次呈现的MR3A15规格1-10lpm量程空气流量计，就是针对小通径气路流量可视化检测开发的典型结构。

从实际使用场景出发，这类流量计不需要外接供电，依靠流体自下而上的推力与浮子重力、锥形管内流体压差的平衡位置，直接通过管壁刻度读取实时流量，在没有电控采集需求的手动调节气路里，能让操作人员直观判断当前供气流量是否符合工艺要求，比如小型气动元器件的耐久性测试台，每一路供气支路都需要搭配对应量程的该类流量计，在调节调压阀时同步观察流量数值，快速把供气参数稳定在测试要求区间，避免流量过大冲坏被测微型气缸、或是流量不足导致测试动作不到位。

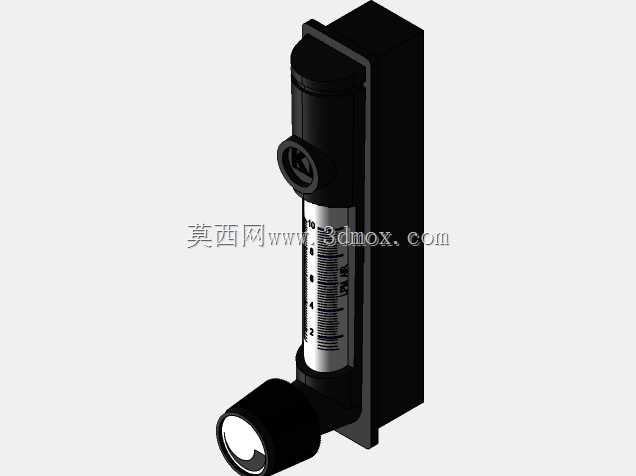

结构设计上，这款流量计采用立式长条型主体布局，底部设置90度转向的进气接口，接口处集成了流量调节旋钮，旋钮端面做了滚花防滑处理，操作人员戴薄劳保手套也能精准转动调节，不需要额外在管路上加装独立调节阀，减少了气路的接头数量，也就降低了漏气风险。主体测量段采用透明耐冲击的管体结构，内部浮子做了配重校准，针对1-10lpm的空气量程做了线性刻度匹配，浮子上边缘对应的刻度值即为实时流量，读数直观无学习成本。管体背部是一体式安装背板，预留了两个沉头安装孔，安装时不需要拆解流量计主体，直接用螺丝穿过安装孔固定在设备面板或是气路安装板上即可，安装孔的孔距做了标准化设计，和同量程的常规面板式流量计安装尺寸完全兼容，替换旧件时不需要重新打孔改安装位。

从安装边界来看，这款流量计的主体宽度控制在30mm以内，竖向总长度不到180mm，底部进气接口采用常见的快插接口规格，适配外径6mm的气动软管，出气端在主体顶部，同样采用同规格快插结构，气路连接时直接把气管插到底即可完成密封，不需要额外缠绕生料带或是加装密封垫，维护拆装效率很高。设计时特意把调节旋钮放在进气端的侧下方，当流量计竖向安装在设备面板上时，旋钮刚好处于操作人员伸手可及的高度，调节时手部不会遮挡刻度区域，能一边调整旋钮一边观察流量变化，把参数快速调到目标值。

考虑到工业现场的使用环境，流量计的外壳主体采用增强尼龙材质注塑成型，抗日常的磕碰、接触常见的车间油污不会出现开裂或是透明度下降的问题，内部浮子采用密度稳定的工程塑料材质，长期使用不会出现配重变化导致的测量漂移，锥形测量管和外壳之间做了径向密封，即使气路压力达到0.6MPa的常规气动系统工作压力，也不会出现泄漏问题。在气路排布设计时，要注意这款流量计必须垂直安装，倾斜角度不能超过5度，否则会因为浮子受力方向偏移导致测量误差，安装位置要避开强振动源，防止浮子持续抖动影响读数准确性，同时要保证进气端的气流相对平稳，不要直接接在弯头或是三通的出口处，最好预留5倍管径以上的直管段，让气流进入测量管前保持稳定流态，确保读数精准。

不同于带信号输出的电磁流量计、质量流量控制器，这款纯机械式的转子流量计不需要布线、不需要设置参数，接入气路就能直接使用，在小流量空气检测的场景里，不管是配套新设备做气路参数指示，还是给旧设备做气路状态可视化改造，都能以极低的成本实现流量的直观观测，结构上没有易损的电子元件，日常使用基本不需要维护，只要定期用洁净压缩空气反吹清理管内浮子附着的灰尘杂质，就能长期保持测量的准确性。
