伊顿带操作杆主开关阀体结构设计

在低压配电与工业设备控制回路里，这类带延伸操作杆的主开关阀体，是设备端电源通断操作的核心执行部件，常被布置在机床操作侧、生产线工位旁、动力柜门板内侧等位置，用来让操作人员在不打开电气柜的前提下，快速完成设备主回路的电源切断与接通操作，兼顾操作便利性与电气防护的需求。从实际使用场景来看，这类部件多用于需要频繁通断主回路、且操作位置与开关本体存在一定距离的设备上，比如小型加工中心的侧挂操作位、输送线的工位急停旁、小型成套设备的外置操作区，操作杆的延伸设计可以让开关本体安装在柜内导轨上，操作端延伸到操作人员顺手的位置，不用探身到柜内操作，也避免了开门操作带来的触电风险。

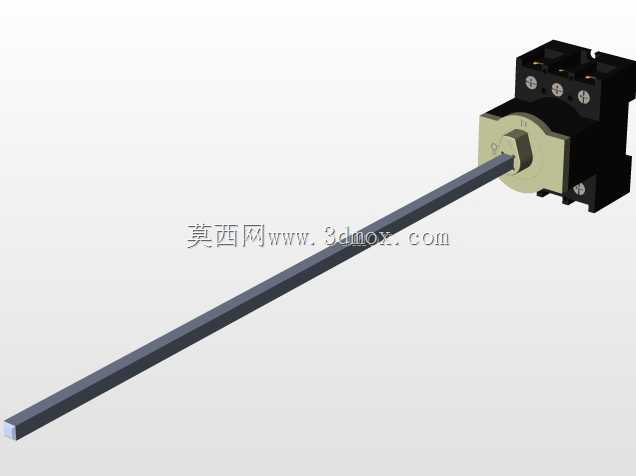

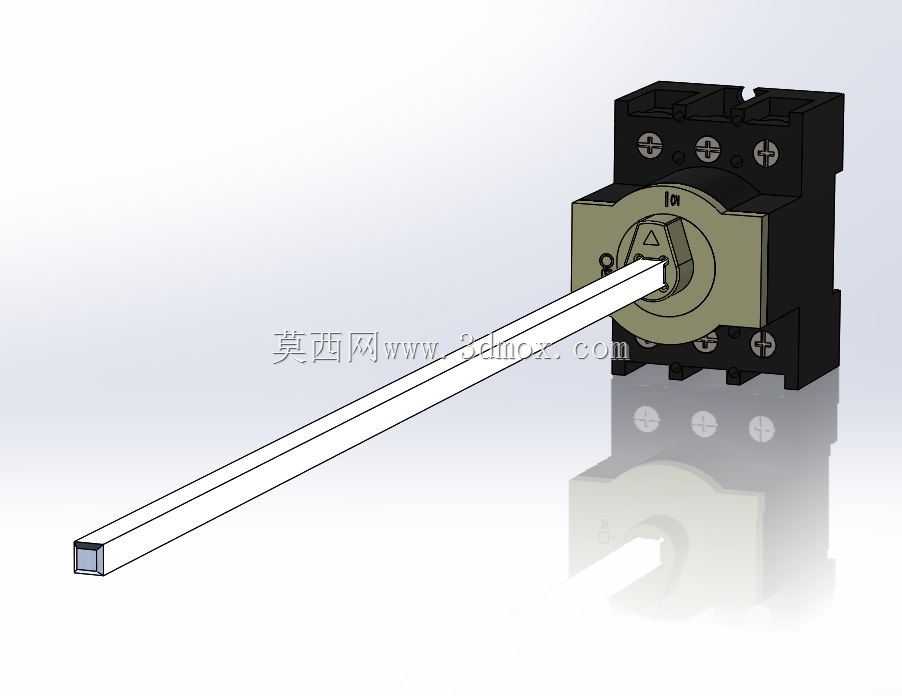

从功能特性上看，这个开关阀体集成了触头容纳、操作机构传动、安装定位几个核心功能，本体采用模块化的拼接结构，黑色的基座部分用来容纳静触头、动触头与灭弧结构，前端的橄榄色操作头是操作杆的连接接口，内部的凸轮结构会随着操作杆的转动，带动动触头完成与静触头的贴合与分离，实现回路的通断。延伸的方形操作杆是金属材质，表面做了防锈处理，一端插入操作头的三角定位孔内，另一端可以外接操作手柄或者直接作为扳动端，杆身的长度可以根据实际安装的距离进行裁切，适配不同厚度的柜板、不同的操作距离需求。开关本体上的多个螺丝固定位，既可以实现基座各部分的拼接紧固，也可以用来将开关固定在标准DIN导轨或者安装板上，安装孔位的间距符合低压电器的通用安装标准，不用额外做定制安装板就能直接替换同规格的同类产品。

设计思路上，这个部件优先考虑了操作的可靠性与安装的通用性，首先操作头与操作杆的连接采用三角轴配合，避免了操作过程中杆与轴之间打滑，保证转动操作的力矩可以完整传递到内部的触头机构上，不会出现操作杆转了但内部触头没动作的情况。其次本体的轮廓做了倒角处理，没有尖锐的棱角，在柜内安装的时候不会划伤线缆与安装人员的手，基座上的接线端子位置做了内凹设计，接线完成后端子不会突出本体表面，减少了相邻回路之间短路的风险。操作杆采用方形截面，相比圆形杆有更好的抗扭性能，在频繁扳动操作的场景下，不会因为长期承受扭转力矩出现变形，杆身的尺寸刚好可以穿过标准柜门上的操作孔，不需要额外扩大开孔，降低了柜体加工的工作量。

从安装边界来看，开关本体的宽度适配三极回路的安装需求，整体厚度在柜内占用的深度不超过常规低压元器件的安装深度，就算是深度较浅的壁挂式动力柜也能顺利安装。操作杆的伸出长度可以根据柜门到开关本体的距离调整，最短可以适配20mm厚的薄柜板，最长延伸后可以满足离安装面300mm的操作距离需求，操作时的扳动角度为90度，从断开位置到接通位置的转动行程清晰，到位后有明显的卡位手感，操作人员不用看标识也能通过手感判断开关是否处于正确的通断位置。触头部分的接触压力经过匹配设计，在额定电流下长期工作不会出现过热情况，分断时的灭弧结构可以快速熄灭分断产生的电弧，避免触头烧蚀，延长部件的使用寿命。在实际选型搭配的时候，只需要根据回路的额定电流匹配对应的开关规格，再根据实际操作距离裁切合适长度的操作杆，就能完成整套操作机构的组装，不需要额外定制传动部件，大幅降低了设备电气部分的设计与安装工作量。
