关键仪表空气流量计MR3A16结构设计

在各类实验室气路、小型工业气动系统、医疗设备供气回路以及环保检测采样管路中，这类小量程空气流量计是极为常见的过程检测元件，MR3A16款的量程覆盖2-30lpm区间，刚好适配多数中小流量的空气支路监测需求，既不会因为量程过大导致小流量下读数偏差，也不会因为量程上限不足无法覆盖常规支路的峰值供气需求。从实际使用场景来看，这类流量计常被安装在设备进气端的支路上，用于实时监测供气流量是否处于工艺要求区间，比如在小型气动装配工位，工人可以通过流量计的刻度直观判断当前供气流量是否满足气动工具的额定工作要求，避免气压不足导致的装配扭矩不达标；在实验室分析仪器的气路中，它可以精准控制载气或者吹扫气的通入量，保证分析过程的气体环境稳定。

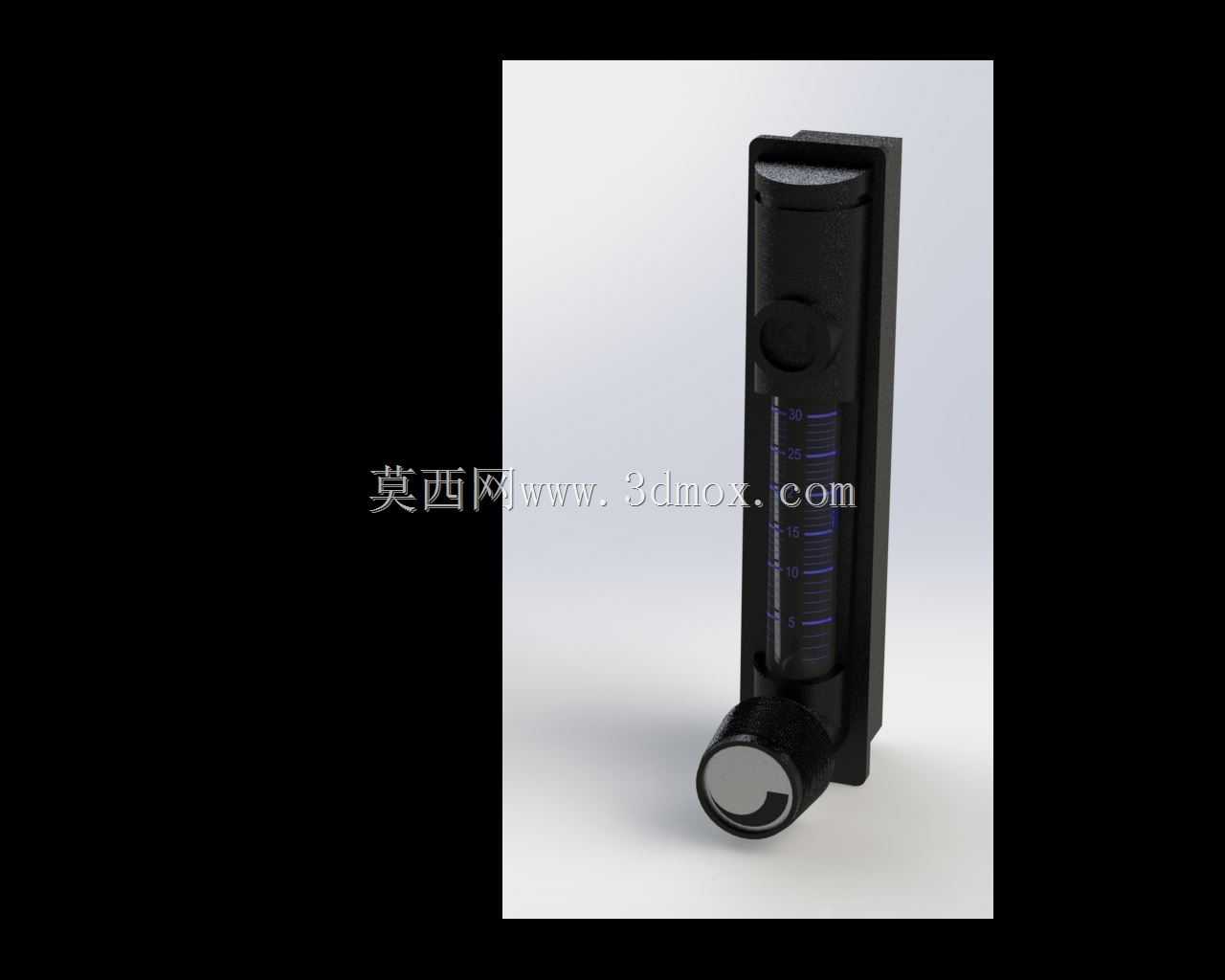

从产品功能特性来看，这款流量计采用垂直安装的转子式测量结构，透明测量管内的浮子会随着气流流量变化上下浮动，对应管壁上的刻度可以直接读取实时流量值，管体侧面集成的调节旋钮可以手动调整管路通径，实现流量的精准微调，不需要额外在管路上加装独立调节阀，减少了管路的连接节点，也就降低了气路泄漏的风险。底部的进气接口采用侧进式结构，和常规垂直下进的流量计相比，安装时不需要在管路下方预留过多的垂直操作空间，更适合安装在设备侧壁或者紧凑的气路排布区域，接口处的密封结构采用常规的锥面配合加密封圈的形式，和标准气动快插接头或者硬管接头都能适配，现场安装不需要定制特殊转接头。

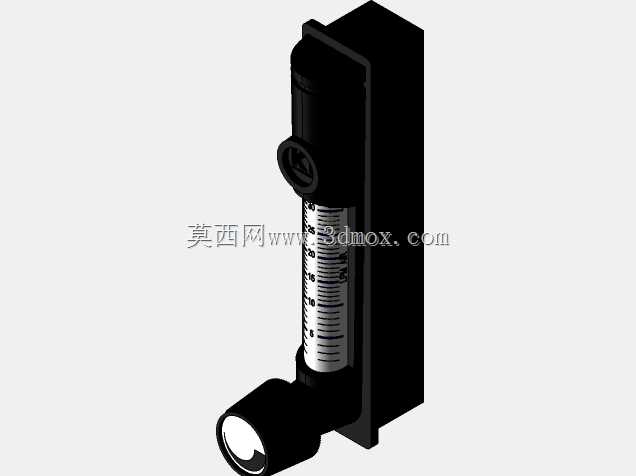

做这款产品的三维建模时，首先要明确安装边界的约束条件：整体外形为竖置长方体结构，背部带有安装卡槽，可以直接卡在标准DIN导轨上，也可以通过背部的两个安装孔用螺丝固定在设备面板上，安装孔的中心距要匹配常规面板安装的通用尺寸，避免用户安装时需要重新打孔。测量管部分的刻度标识要和实际产品的刻度比例一致，浮子的上下行程要对应2lpm到30lpm的量程区间，建模时要预留出浮子的活动空间，不能让浮子和管壁之间出现干涉。调节旋钮的阻尼结构在建模时要体现出旋钮和阀体之间的配合间隙，旋钮表面的防滑纹理要做出来，方便后续做渲染或者工程图时标注表面处理要求。底部的进气接口和顶部的出气接口的同轴度要控制在合理公差范围内，避免安装时出现管路别劲的情况，接口的螺纹尺寸要符合气动管路的通用标准，保证和市面常见接头的互换性。

从结构设计思路来看，这款流量计的外壳采用阻燃工程塑料材质，既可以减轻整体重量，也能在有轻微腐蚀性气体的环境下使用，不会像金属外壳那样容易出现锈蚀。测量管采用高强度透明工程塑料，抗冲击性能比玻璃管更好，在设备搬运或者日常维护时不容易被碰碎，适合工业现场的复杂使用环境。内部的浮子采用低密度耐磨材质，长期在气流冲刷下不会出现磨损导致的读数偏差，浮子和管壁之间的间隙经过精准计算，保证流量变化时浮子的升降平稳，不会出现卡顿或者跳变的情况。在建模过程中，要把各个零件的装配关系理清楚，比如外壳的卡扣结构、测量管和上下端盖的密封配合、调节旋钮和阀针的连接结构，都要按照实际装配顺序来搭建模型，方便后续出工程图或者做装配仿真的时候可以直接调用。另外要注意，这款流量计的安装方向是固定的，必须保证进气口在下方侧位、出气口在顶部，建模时要在模型上做出明显的流向标识位置，避免用户安装时装反导致测量失效。整体的外形尺寸控制在紧凑范围内，宽度不超过常规气动元件的安装间距，高度方向不会遮挡周边其他元件的操作空间，适合在密集排布的气路面板上安装使用。
