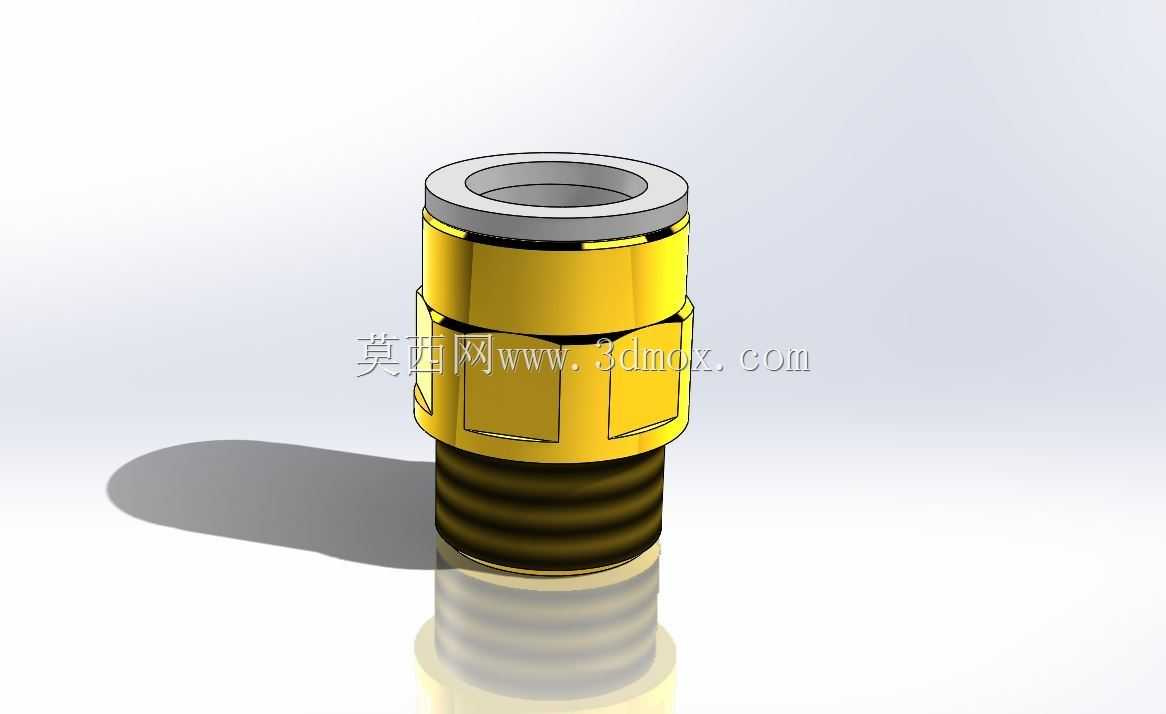

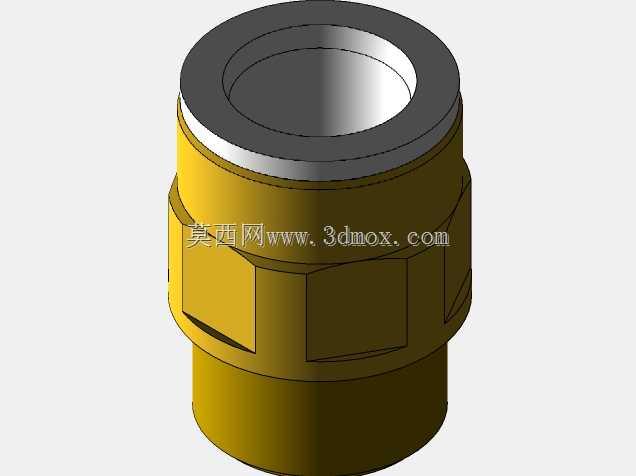

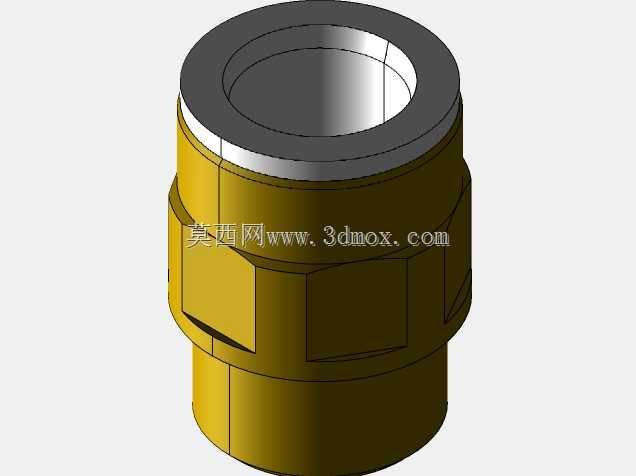

G1/2外螺纹推入式气动快插接头结构

这款推入式适配接头主要面向气动控制回路、低压流体输送管路的终端连接场景，在自动化生产线气路排布、小型气动工具接驳、实验室气路终端改造这类需要频繁拆装管路的工况下十分常用，相比传统螺纹拧接的接头，推入式结构不需要额外缠绕生料带、也不需要使用扳手拧合，管路对接时只需要将对应外径的硬质气管插入接口到底即可完成密封锁紧，后期拆卸维护时只需要按压接头顶部的释放卡环就能直接拔出气管，能大幅缩短现场气路改造、故障排查的拆装时间。从结构设计来看，接头下半段采用标准G1/2直管外螺纹，螺纹段长度适配常规气动阀岛、气缸气口、气源处理三联件的内螺纹安装深度，螺纹根部带有一体式六角拧合台，六角对边尺寸符合常规手动扳手、活动扳手的夹持规格，安装时可以直接卡持六角台施加拧合扭矩，不会损伤接头上部的快插结构。上部的快插模块内置不锈钢卡簧与丁腈橡胶密封环，卡簧采用周向均匀分布的卡爪结构，气管插入后卡爪会自动卡紧气管外壁，承受1MPa以内的工作气压不会出现气管脱出现象，内部的密封环采用双唇口设计，能适配尼龙、PU等常见气动软管的外径公差，即使气管外壁存在轻微的安装划痕也能保证密封性能不泄漏。接头整体外形做了阶梯式收腰设计，上部快插端的外径比下部螺纹段的六角对边尺寸略小，在密集排布的阀岛气口上安装时，不会和相邻的接头产生安装干涉，预留的扳手操作空间足够完成相邻接头的拆装作业。设计时特意将卡簧释放环的按压行程控制在3mm以内，即使在狭窄的设备内部走线空间里，用一字螺丝刀或者指尖就能按压释放环完成气管拆卸，不需要预留太大的操作空间。接头的金属部分采用黄铜镀镍处理，表面硬度高，耐日常车间环境中的水汽、轻微油污腐蚀，不会因为长期使用出现锈死卡滞的问题，密封件采用耐油丁腈橡胶，能兼容常规气动回路中的雾化润滑油，长期使用不会出现密封件溶胀、老化开裂的问题。在安装边界上，这款接头拧入对应内螺纹端口后，整体突出安装面的高度控制在合理范围，不会因为突出长度过大被现场的工件、走线剐蹭，快插端的气管插入方向和螺纹轴线完全重合，管路接驳后不会出现额外的侧向应力，能避免长期受侧向力导致的接头螺纹断裂、气管弯折堵气问题。
