G1/8螺纹推入式10mm气动接头结构

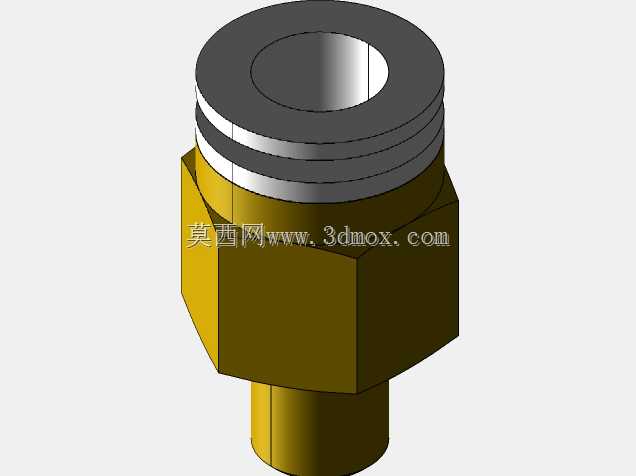

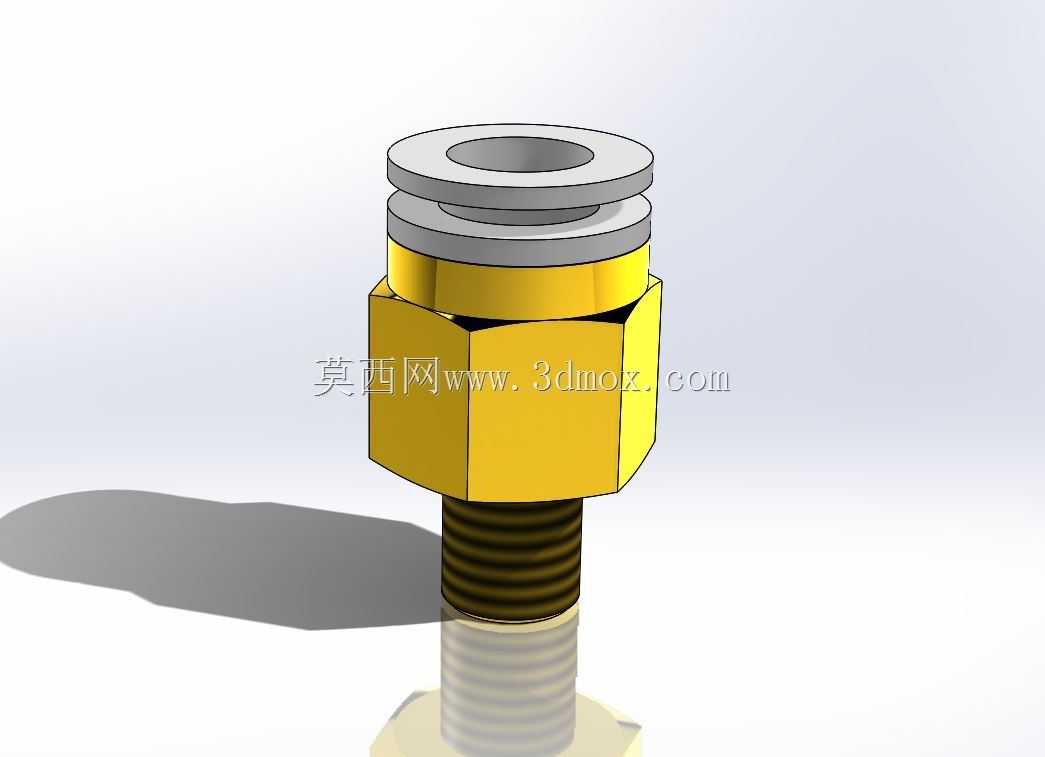

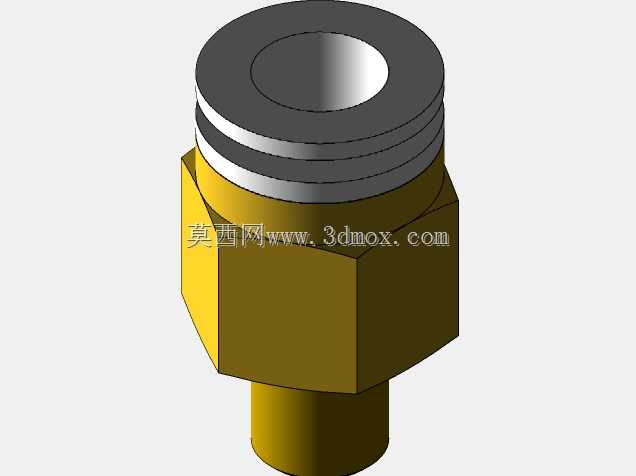

这款推入式气动适配接头，核心应用场景覆盖气动控制系统的管路终端连接，常见于自动化生产线气路排布、小型气动工具气源接驳、实验台气动回路搭建等工况，主要承担气路分流、转接、管径匹配的作用，可实现硬质气管与内螺纹阀座、气缸气口的快速连通，无需额外套丝或卡压操作，能大幅缩短现场气路装配的工时。从结构设计逻辑来看，接头采用外螺纹加推入式快插的组合结构，下部G1/8外螺纹段用于和设备端的内螺纹接口旋合，螺纹段长度经过匹配常规气动元件接口深度设计，旋合后不会出现螺纹外露过长或旋入不足导致的密封失效问题；上部快插端适配外径10mm的气动软管，内部嵌套的弹性卡簧与密封胶圈协同作用，气管插入后卡簧自动卡紧气管外壁的环形咬合位，胶圈则在气管外壁形成径向密封，正常0-1MPa工作气压下不会出现脱管或漏气问题，拆卸时只需按压顶部的释放压环，卡簧张开即可顺利拔出气管，可反复插拔使用不会损伤连接部位。外形结构上，中间的六角螺母段采用标准对边尺寸设计，可适配普通开口扳手进行拧紧操作，拧紧时受力均匀不会造成接头主体变形；顶部的两个环形限位台阶，用于限制释放压环的下压行程，避免过度按压导致内部卡簧脱位；整体安装边界清晰，螺纹端旋入设备后，快插端的轴向伸出长度适配常规设备旁的管路排布空间，不会和周边的其他阀件、管线产生干涉，六角段的径向尺寸也预留了足够的扳手操作空间，无需使用特殊工装即可完成装配。设计过程中重点考量了气动管路的实际使用痛点，比如常规螺纹接头需要生料带辅助密封，这款接头的螺纹根部自带一体式密封垫片，旋紧时垫片受压填充螺纹端面的间隙，无需额外缠绕密封材料即可实现端面密封，避免了生料带碎屑掉入气路造成阀件堵塞的风险；快插端的导向口做了圆弧倒角处理，气管插入时不会刮伤胶圈密封面，也能降低气管端部裁切不齐导致的装配卡滞问题。接头的金属主体部分采用黄铜材质，兼顾了结构强度与耐锈蚀性能，可适配常规压缩空气、低压惰性气体等介质，内部流道做了等径过渡处理，气路通过时不会产生明显的节流压降，能保证气动执行元件的动作响应速度满足设计要求。
