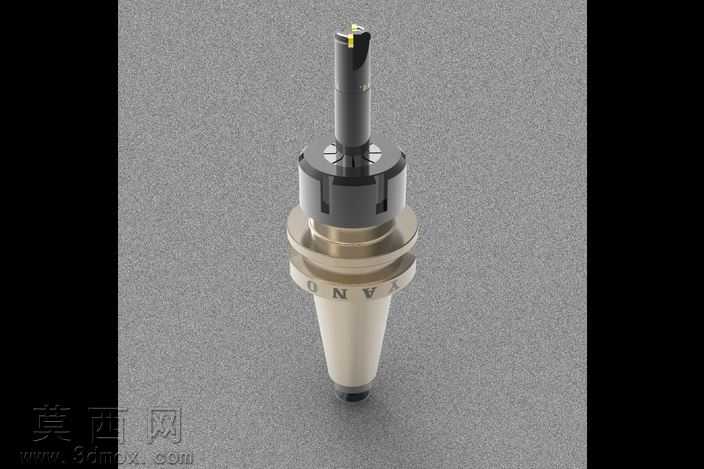

BT40规格乔木系列数控刀柄三维建模作品

本作品为BT40规格的数控加工中心刀柄三维建模成果，建模过程严格遵循机械加工行业刀柄的通用尺寸规范，对刀柄的每一处结构都进行了精准还原。建模初期先梳理BT40锥柄的标准参数，确定7:24锥度的锥面轮廓尺寸，通过旋转特征生成锥柄主体结构，保证锥面与机床主轴贴合的精度要求；随后依次构建法兰定位盘、ER夹头锁紧螺母、中心拉钉等核心结构，对法兰盘上的驱动卡槽、螺母表面的防滑槽、拉钉的螺纹段与卡合槽等细节特征，都通过拉伸、切除、扫描等建模操作逐一实现，确保各部件的装配关系完全符合实际产品的配合逻辑。材质渲染阶段针对不同部件的材质特性进行区分设置：锥柄主体采用经过表面硬化处理的合金钢材质，调整金属材质的粗糙度、反射率参数，还原出表面哑光磨砂的金属质感，同时保留加工后细微的纹理细节；锁紧螺母与法兰盘部分设置为亮面镀铬金属质感，通过调整环境光反射参数，突出金属件的高光层次与精密加工的光洁质感；顶部切削刃部分设置为硬质合金材质，呈现出高硬度合金特有的深灰金属色泽，刃口位置做细微的高光处理，体现刀具刃口的锋利质感。整体渲染采用中性灰色哑光背景，搭配柔和的三点布光方案，主光从侧上方打亮刀柄主体结构，辅光弱化阴影区域的死黑问题，轮廓光勾勒刀柄的边缘轮廓，避免金属部件与背景融在一起，充分展现刀柄各部分的结构层次与材质差异。设计过程中充分考虑了刀柄的实际使用场景，对内部的夹头安装腔、拉钉装配孔等内部结构也做了完整建模，可直接用于装配模拟、干涉检查等工程应用场景，模型的尺寸精度完全满足机械设计教学、机床附件选型展示、数控加工工艺演示等多场景的使用需求，整体建模逻辑清晰，特征树层级分明，各参数可根据不同规格的刀柄需求进行快速调整修改，具备良好的可编辑性。
