多腔式塑胶注塑模具三维结构设计

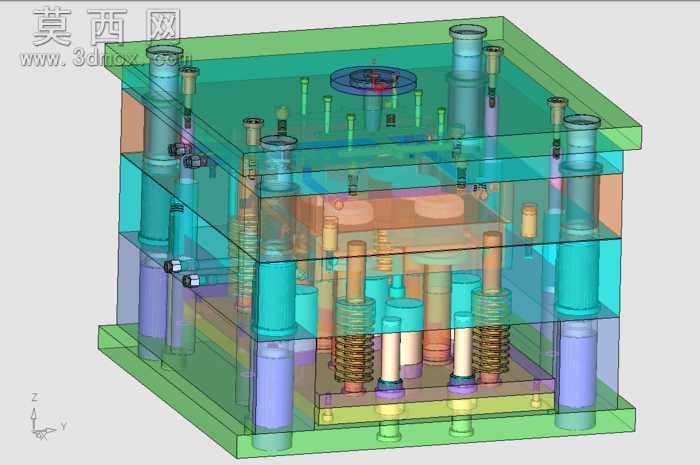

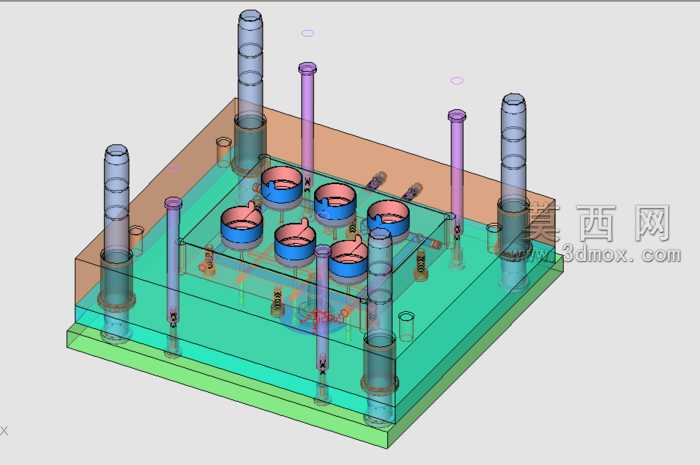

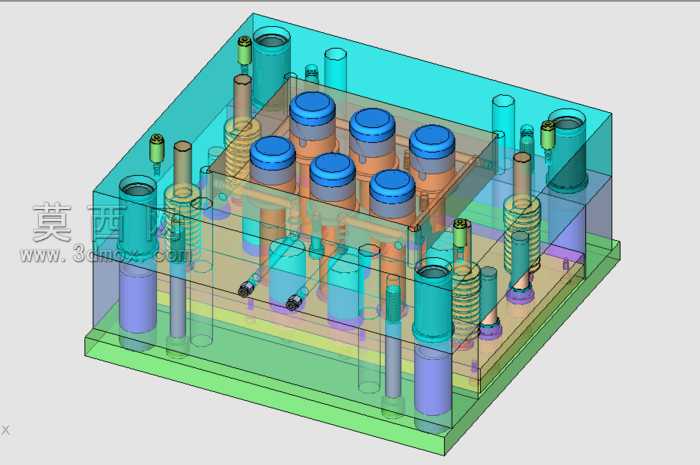

本作品为多腔式塑胶注塑模具的三维结构设计，采用三维建模软件完成全参数化建模，通过半透明渲染方式直观展示模具内部的完整装配结构，清晰呈现各零部件的装配关系与空间布局。建模过程中严格遵循注塑模具设计规范，对模架、型腔型芯、浇注系统、冷却系统、顶出机构、导向定位机构、复位弹簧等所有零部件进行1:1等比例建模，各零件间的配合公差符合模具加工与装配的实际要求，无干涉错位问题。模型采用分层半透明材质区分不同功能的模板，将定模座板、定模板、动模板、动模座板等模架组件设置为不同透明度的彩色半透明材质，既可以直观看到模具的整体外形轮廓，又能清晰观察到内部排布的型腔、流道、水路、顶杆、导柱、弹簧等核心结构，无需拆解装配体即可完整掌握模具的整体构造。设计采用一模多腔的排布方案，多个成型型腔在模板内均匀对称排布，保证注塑过程中各型腔的进料压力、温度保持一致，有效提升塑胶产品的成型一致性与生产效率；浇注系统采用平衡式流道设计，从主流道到各型腔的分流道长度、截面尺寸一致，确保熔融塑胶可以同时均匀填充各个型腔；冷却系统围绕型腔排布多组循环水路，保证模具温度均匀可控，减少产品成型后的翘曲变形问题；顶出机构采用顶杆顶出方案，搭配复位弹簧实现顶出后的自动复位，导向机构通过多组导柱导套保证动定模合模时的定位精度，避免合模错位损伤型腔。整个建模过程从模具的成型工艺需求出发，先完成产品型腔的布局规划，再依次完成模架选型、各功能系统的结构设计，最后完成所有零件的装配校验，确保模型结构符合实际注塑生产的使用要求，可用于模具结构教学、设计方案展示以及加工参考。
