折叠式液压油滤芯结构设计方案

　　在液压传动与润滑系统的运维环节中，油液清洁度直接决定了泵、阀、油缸等核心元件的使用寿命，这款折叠结构的滤油器核心作用就是拦截油液中的金属磨屑、橡胶杂质、外界侵入的粉尘颗粒，避免硬质颗粒进入配合间隙造成元件划伤、卡滞、节流孔堵塞等故障。从实际应用场景来看，这类滤芯可适配机床液压站、工程机械液压系统、润滑系统的回油管路、压力管路过滤工位，也可用于小型燃油过滤、工业循环油过滤场景，不同工况下可通过更换不同过滤精度的滤材适配10μm、25μm、40μm等不同的颗粒拦截需求。

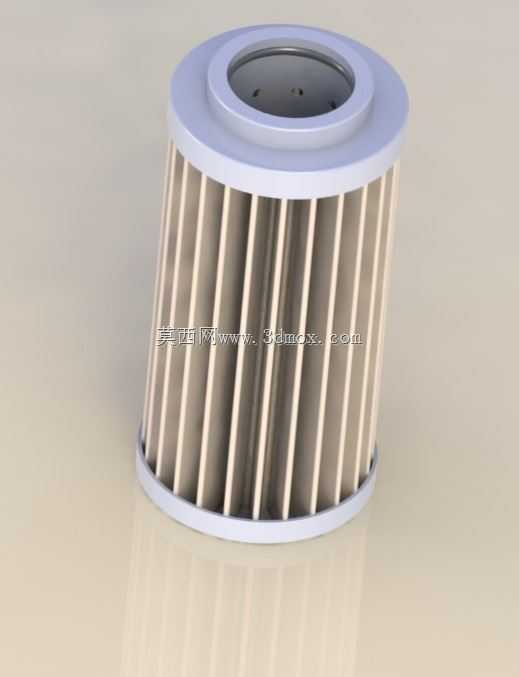

　　从结构设计思路来看，这款滤芯采用上下端盖加中心支撑、外折叠滤层的经典结构，上下端盖选用硬质工程塑料材质，既保证足够的结构刚度，在安装压紧时不会出现变形开裂，同时相比金属端盖重量更轻、加工成型精度更容易控制，端盖的环形密封面做了平面度管控，安装时配合橡胶密封圈可以实现端面密封，避免未经过滤的油液从端盖缝隙旁通。滤层采用打折折叠工艺，将过滤介质折叠成均匀的竖向褶皱，在有限的筒状安装空间内最大化拓展有效过滤面积，相比平面滤层结构，相同外形尺寸下过滤面积可以提升8-12倍，有效降低油液穿过滤层的流速，减少压损，同时延长纳污容量，延长滤芯的更换周期。褶皱的排布做了均匀间距控制，避免相邻褶皱贴合导致有效过滤面积损失，滤层内侧设置冲孔支撑网，在油液正向流动或者反向冲击时，滤层不会因为压差作用出现塌陷、变形，保证褶皱结构的稳定性。

　　从安装边界与尺寸适配角度，这款滤芯为直通式筒状结构，上端盖的中心通孔为油液进出通道，安装时直接插入滤芯座的定位止口，通过上端盖的密封面与安装座压紧密封，不需要额外的螺纹连接或者法兰固定，属于快装式滤芯结构，更换时只需要打开滤器壳体即可直接取出替换，维护操作便捷。设计时需要重点管控的尺寸包括：滤芯整体外径，必须与滤器壳体的内壁预留1-2mm的间隙，保证油液可以均匀分布到整个滤层外表面，避免局部流速过高；上下端盖的同轴度公差控制在0.1mm以内，避免安装后出现偏斜导致密封失效；滤层折叠后的整体圆度公差控制在0.2mm以内，避免局部贴靠壳体内壁造成过滤面积浪费；中心支撑筒的通流面积要大于滤层的总通流面积，避免支撑结构本身造成额外的压损。

　　在功能特性设计上，这款滤芯的压损特性经过优化，在额定流量下，清洁滤芯的初始压损不超过0.02MPa，当纳污量达到设计上限时，终了压损不超过0.35MPa，可配合旁通阀使用，当滤芯堵塞压损超过旁通阀开启压力时，旁通阀打开避免系统出现供油不足的问题。滤材的选用根据工况可做适配，普通液压系统选用玻璃纤维滤材，燃油系统可选用耐油纸质滤材，水乙二醇介质可选用适配的合成纤维滤材，端盖与滤层的粘接采用耐油胶接工艺，保证在油液长期浸泡下不会出现脱胶、开裂，避免滤层失效。另外，这款滤芯的结构没有多余的突出结构，整体为规则回转体，在三维建模时可以通过回转特征加阵列褶皱的方式快速完成参数化建模，方便设计人员根据不同的流量需求调整滤芯的高度、直径、褶皱数量，快速衍生出不同规格的同系列产品，适配不同通流能力的过滤系统。在实际选型时，设计人员需要根据系统的工作流量、油液粘度、工作温度、要求的过滤精度来匹配对应的滤材和尺寸参数，保证滤芯在全生命周期内可以稳定拦截杂质，同时不会因为压损过大影响系统的正常工作。
