立式带集屑斗砂带打磨设备结构设计

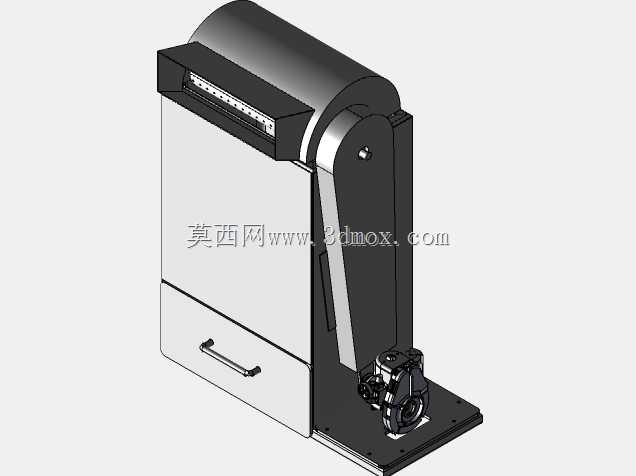

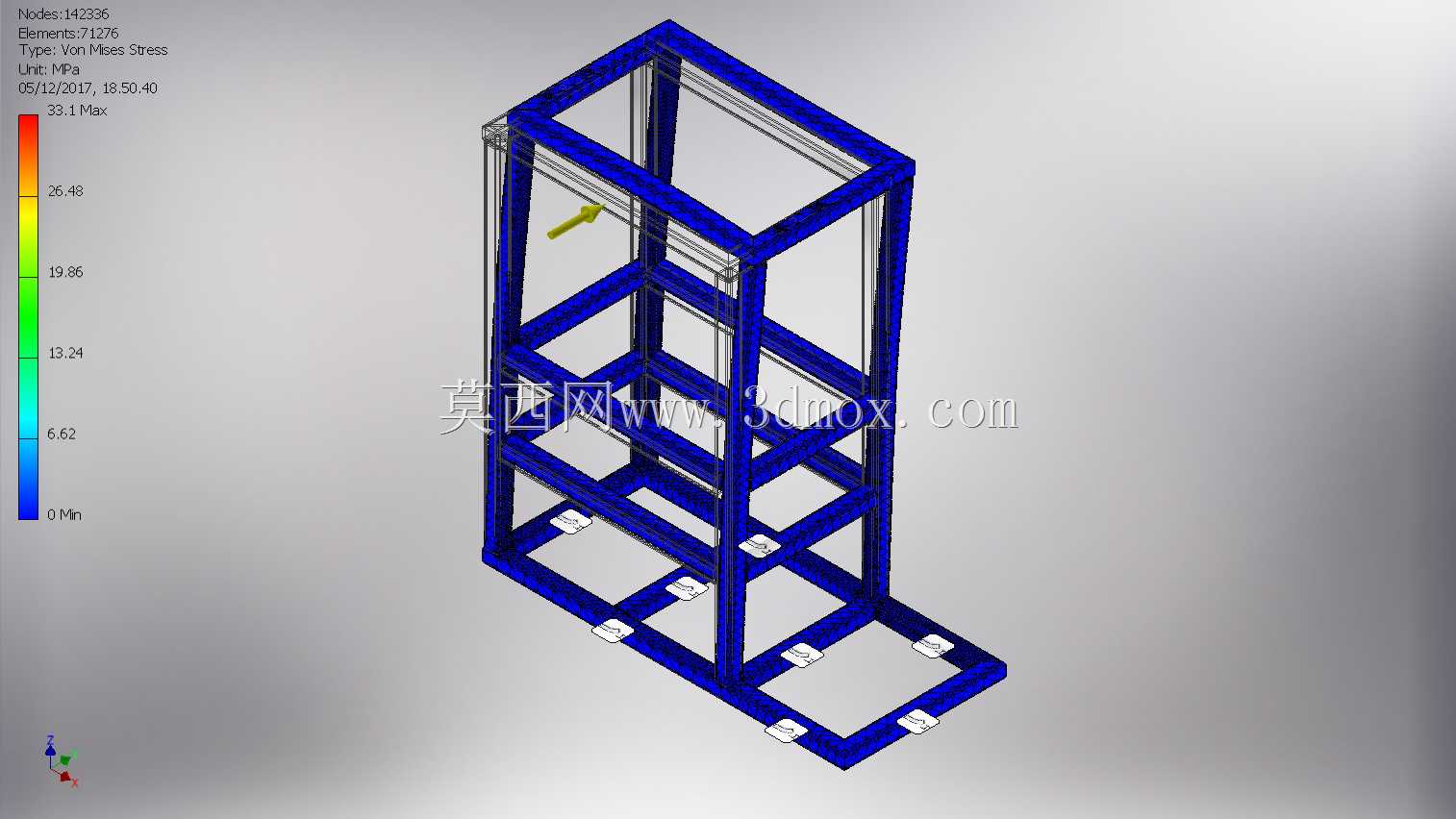

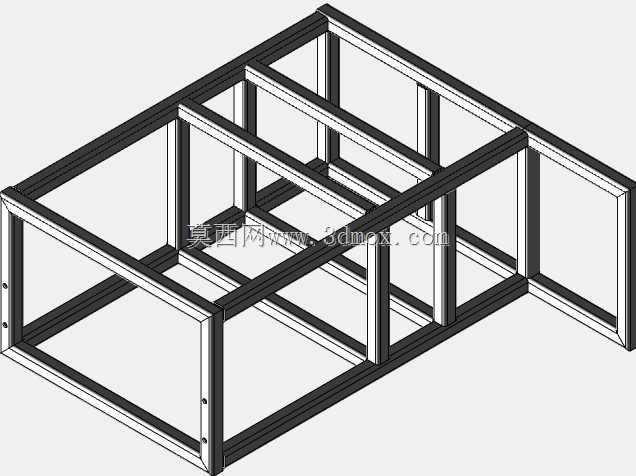

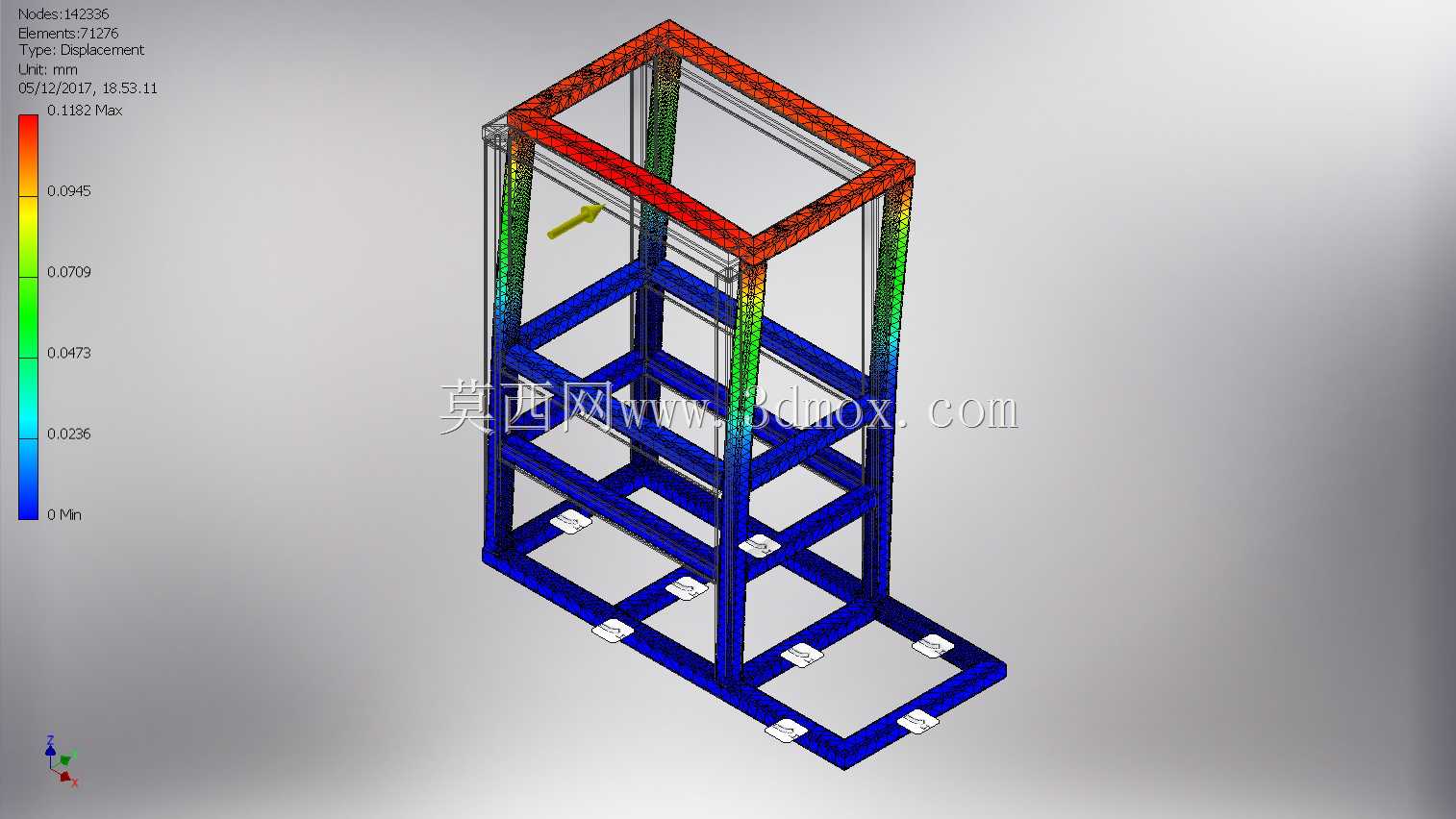

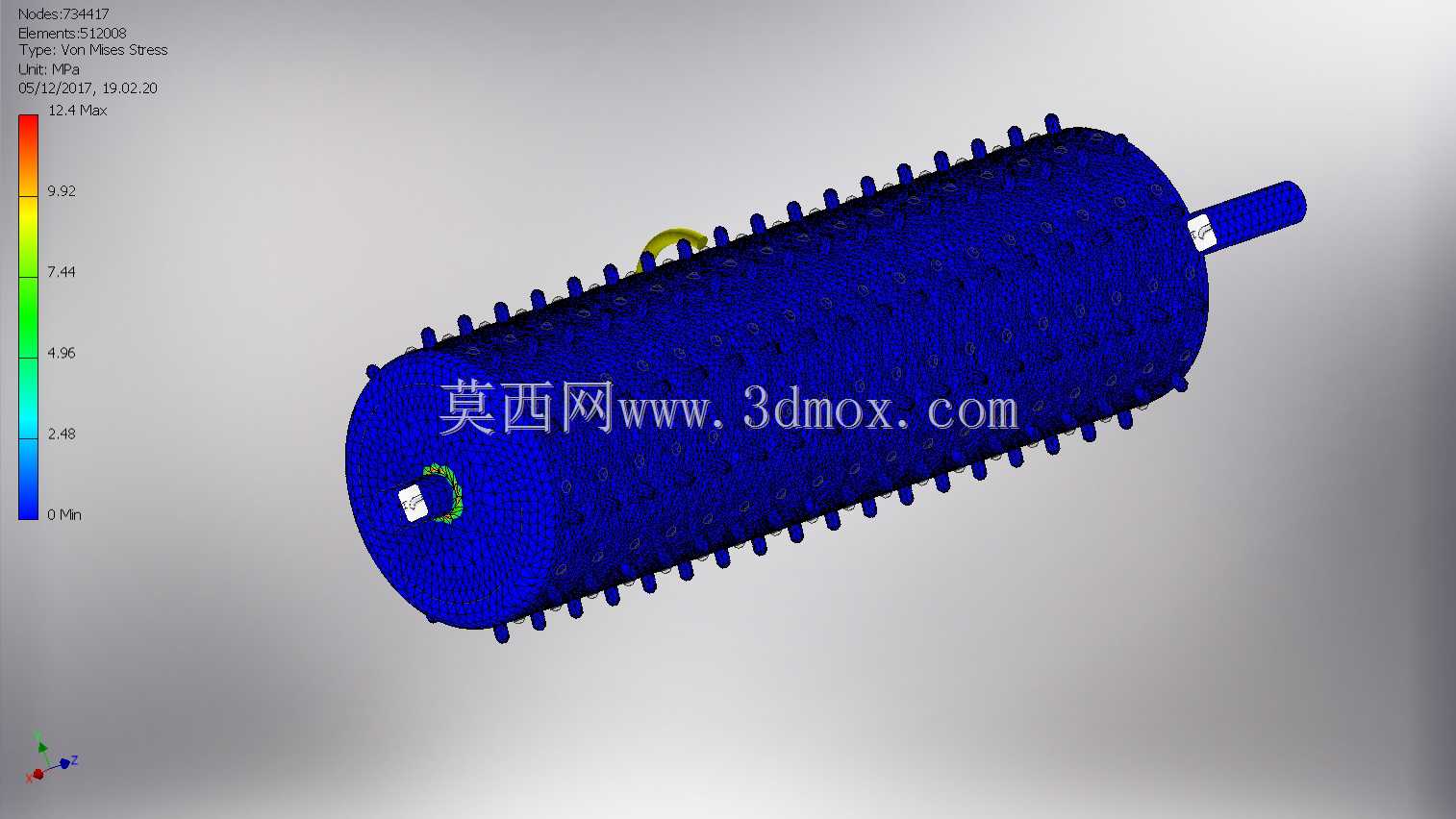

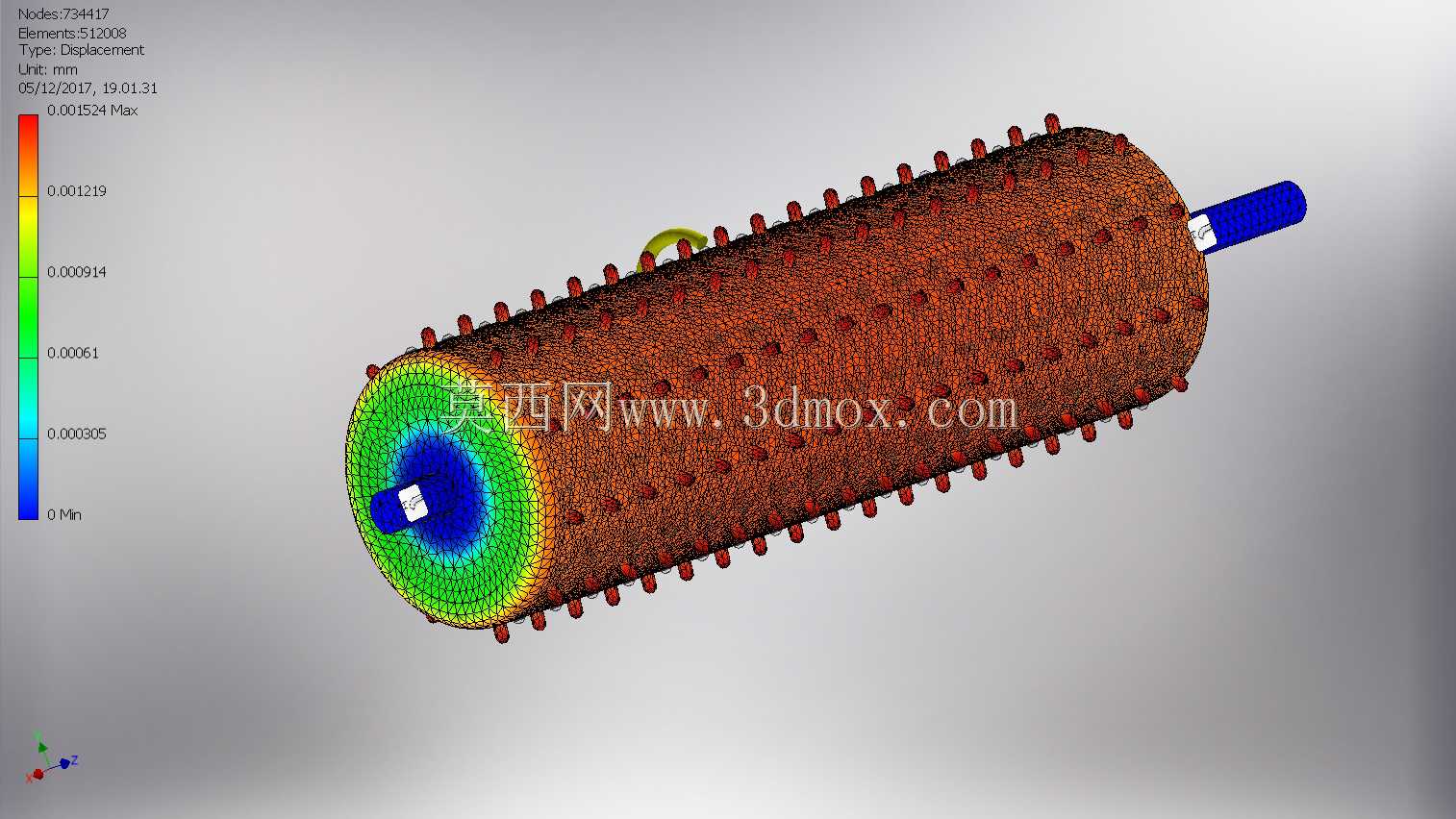

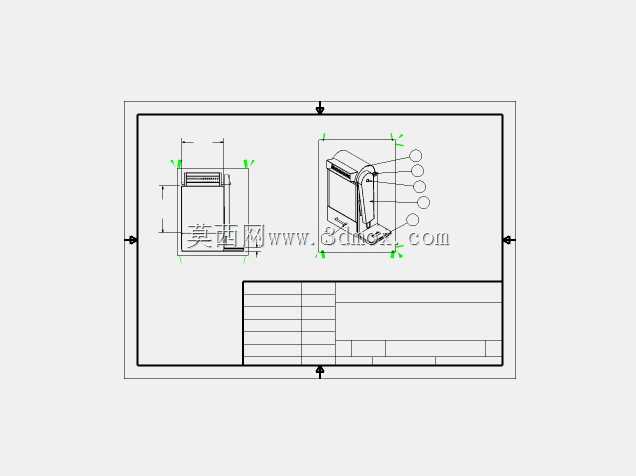

这款立式打磨设备主要面向小型五金加工、模具修配、零件去毛刺等生产场景，在机加工车间、五金修配工位、小型钣金加工点都能适配，可完成平面磨削、焊缝打磨、飞边去除、表面拉毛等多类加工作业，相比手持角磨机的加工稳定性更高，加工面的平面度一致性更好，能有效降低操作工手持打磨的劳动强度。设备整体采用立式落地布局，底部为整块安装底板，可通过膨胀螺栓直接固定在混凝土地面或重型工作台面上，安装时需预留后侧驱动轮的维护空间，左右侧预留工件上下料的操作空间，整体占地宽度不足0.8米，进深约0.6米，高度约1.2米，适合空间紧凑的小型加工工位布置。设备上部为弧形护罩包裹的接触轮与砂带张紧机构，接触轮探出的工作面正对操作位，操作工可手持工件靠向接触轮完成磨削作业，前侧的挡屑板可阻挡大部分高速飞溅的磨屑，避免磨屑直接飞向操作区域。下部设置抽拉式集屑斗，打磨产生的金属磨屑、砂带磨粒脱落物会顺着护罩内壁滑落至集屑斗内，集屑斗配备嵌入式拉手，可定期抽出清理积屑，无需拆解设备主体即可完成日常清洁维护。驱动单元布置在设备右下侧的底板上，通过带传动连接主动轮，张紧机构设置在设备侧部，可快速调整砂带张紧度，更换不同目数砂带时无需复杂拆装，松开张紧结构即可完成砂带更换。设计时重点考虑了操作人机工程，工作面高度设置在适合站立操作的区间，长时间作业不易产生肢体疲劳，整体机架采用钢板折弯焊接结构，刚性充足，磨削作业时整机振动量小，可保证磨削加工的表面质量。设备侧部设置有砂带跑偏调节结构，可在设备运行时微调从动轮角度，避免砂带跑偏脱落，护罩的弧形结构既可以起到安全防护作用，也能引导磨屑向下滑落进入集屑结构，减少车间内的磨屑飞扬问题。
