手动快锁式立式钻架工装结构设计

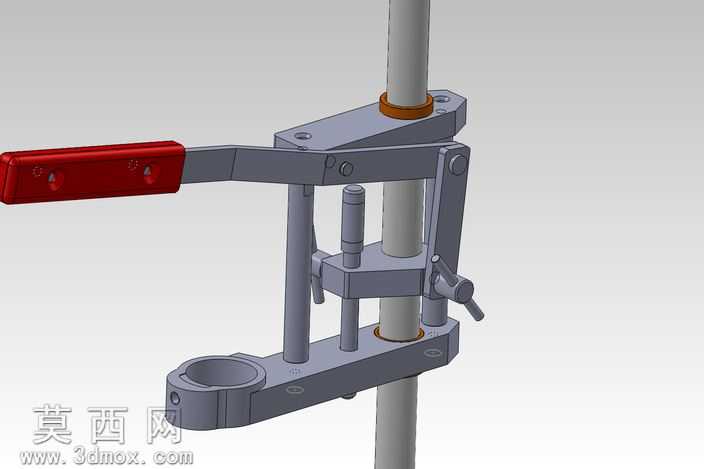

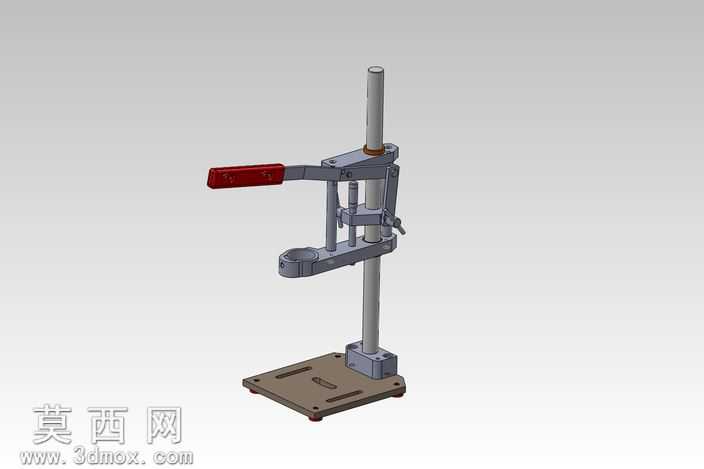

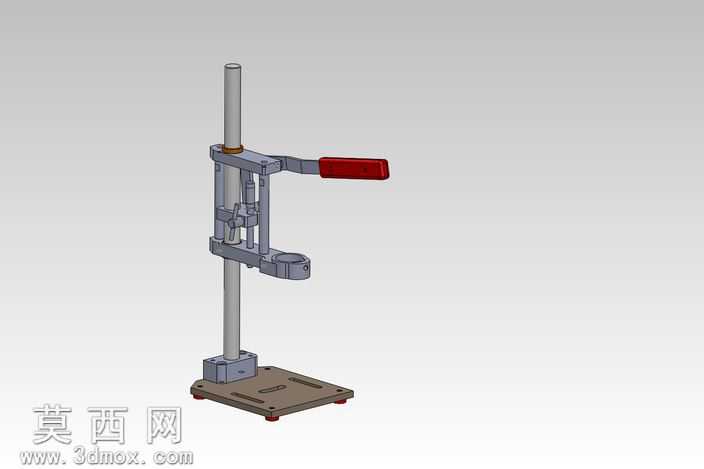

本作品为手动快锁式立式钻架三维模型，整体采用SolidWorks完成全参数化建模，建模过程严格遵循机械加工工艺逻辑，对所有零件的配合公差、装配间隙做了合理预留，确保模型可直接导出工程图用于实际生产参考。模型整体结构围绕立柱式安装基座展开，核心包含快压手柄组件、环形抱箍锁紧机构、钻具安装座、导向定位轴套四大功能模块，各零件间的铰接、滑动、锁紧配合均按照实际机械装配关系完成约束，可实现完整的开合、锁紧、升降调节动作仿真。渲染阶段采用工业级哑光金属材质模拟主体铸钢构件的表面质感，手柄部分采用红色磨砂硬质塑料材质，通过环境光遮蔽、漫反射分层渲染，清晰呈现各零件的棱角过渡、安装孔位、铰接销轴的细节特征，抱箍位置的铜质衬套单独赋予黄铜金属材质，区分不同功能零件的材质差异。结构设计上采用杠杆式快压手柄实现钻架的快速锁紧与释放，手柄通过铰接连杆带动上下两组环形抱箍同步动作，抱箍内侧预留弹性衬套安装位，可适配不同直径的立式安装立柱，无需额外工具即可完成钻架的高度调节与位置锁定；钻具安装座采用一体式悬臂结构，前端设置标准钻夹头安装孔，侧面设置紧定螺钉锁紧位，可稳定固定手持电钻等钻孔工具，安装座下方设置两根平行导向光轴，钻孔过程中可沿光轴做垂直进给运动，保证钻孔的垂直度与位置精度，避免手动钻孔出现的偏斜、抖晃问题。设计思路围绕小型加工场景的便捷钻孔需求展开，摒弃了传统台钻的笨重底座结构，采用可夹持式安装设计，可固定在圆管、方管、工作台侧边等多种安装基面，整体结构紧凑、操作省力，通过杠杆锁紧机构大幅缩短钻架的装夹调节时间，导向进给结构保证钻孔加工精度，适合小型维修、单件小批量钻孔加工场景使用，所有受力部位均做了加厚加强处理，铰接位置设置耐磨衬套结构，延长工装的实际使用寿命。
