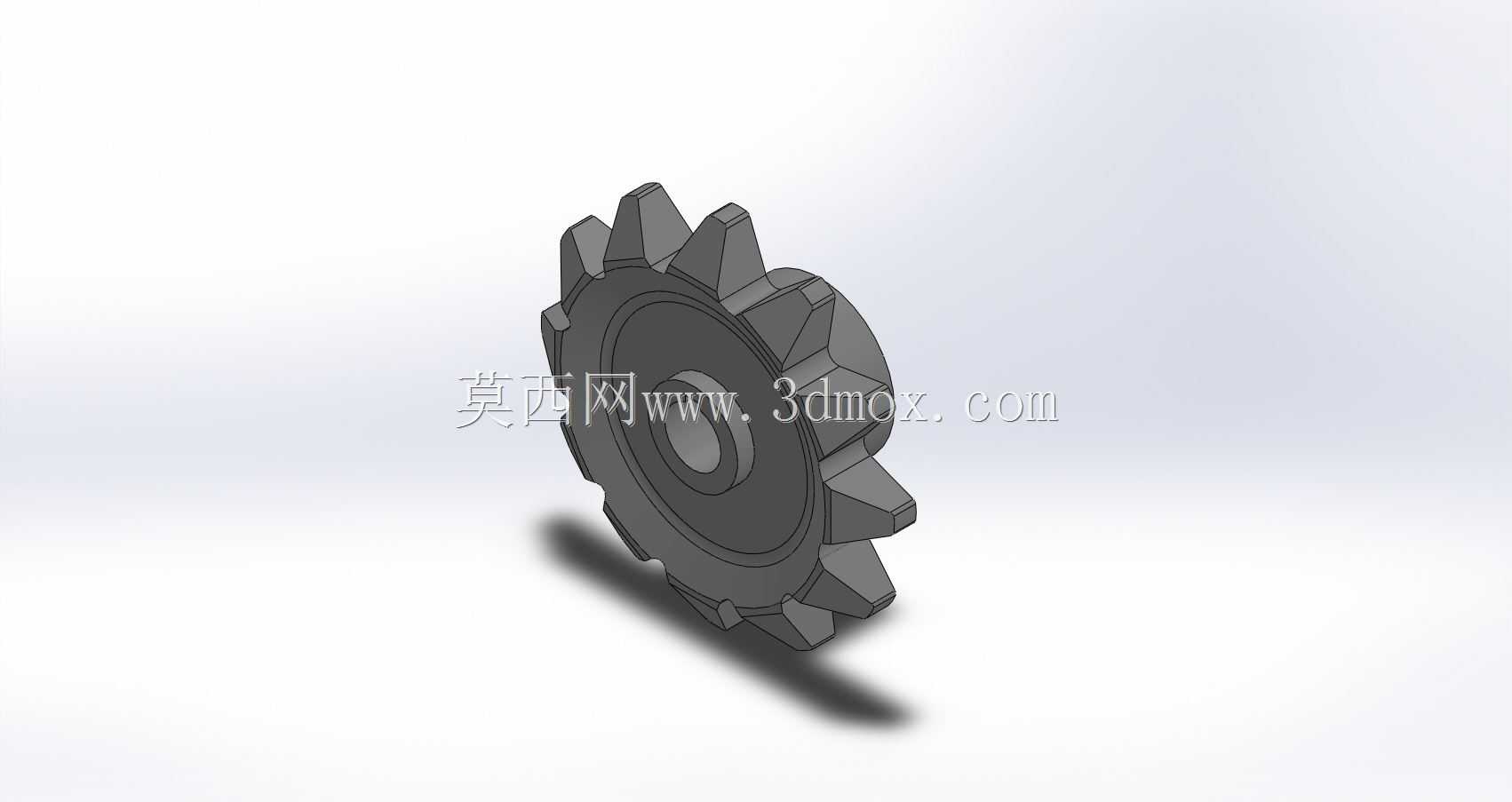

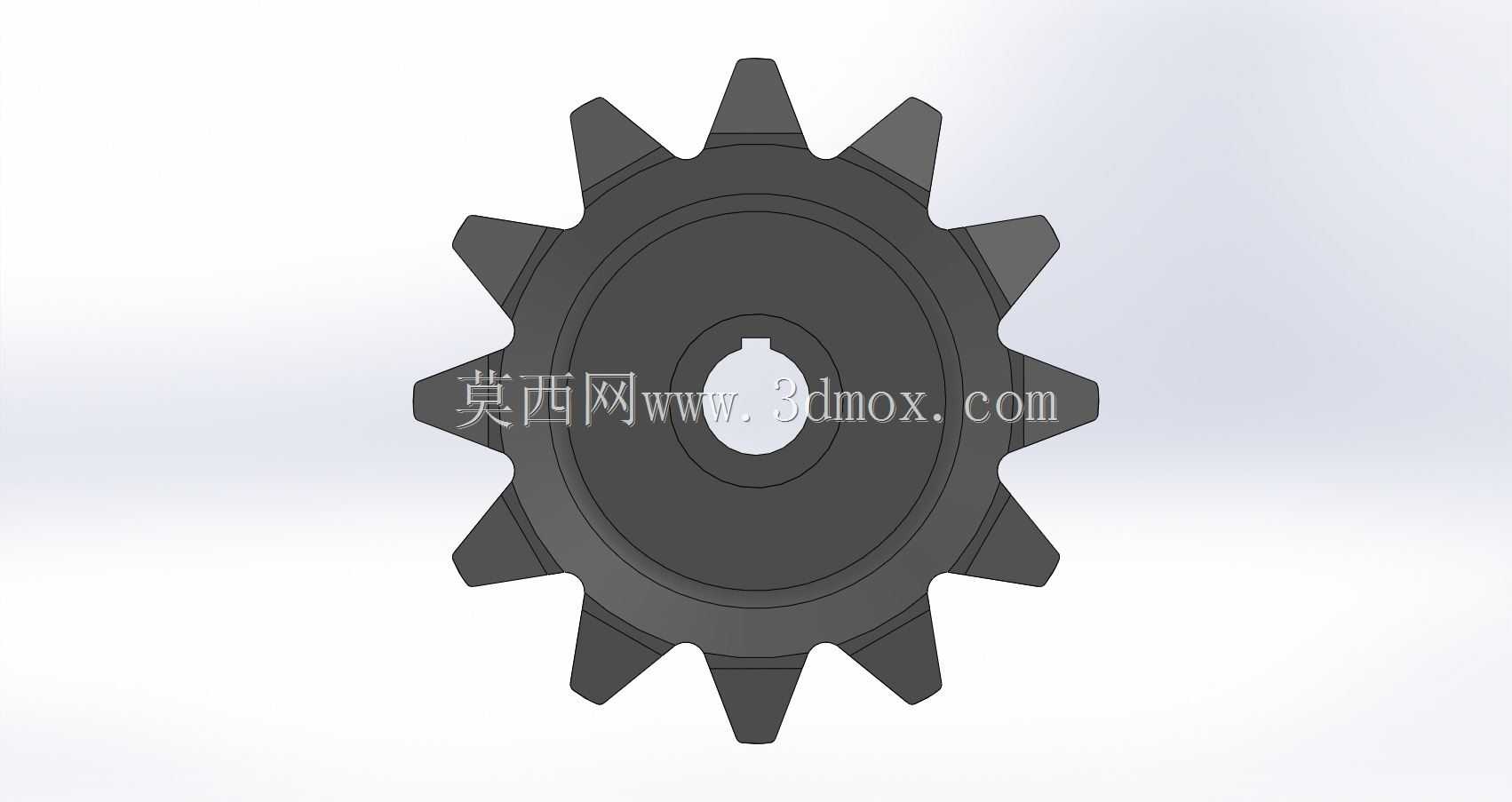

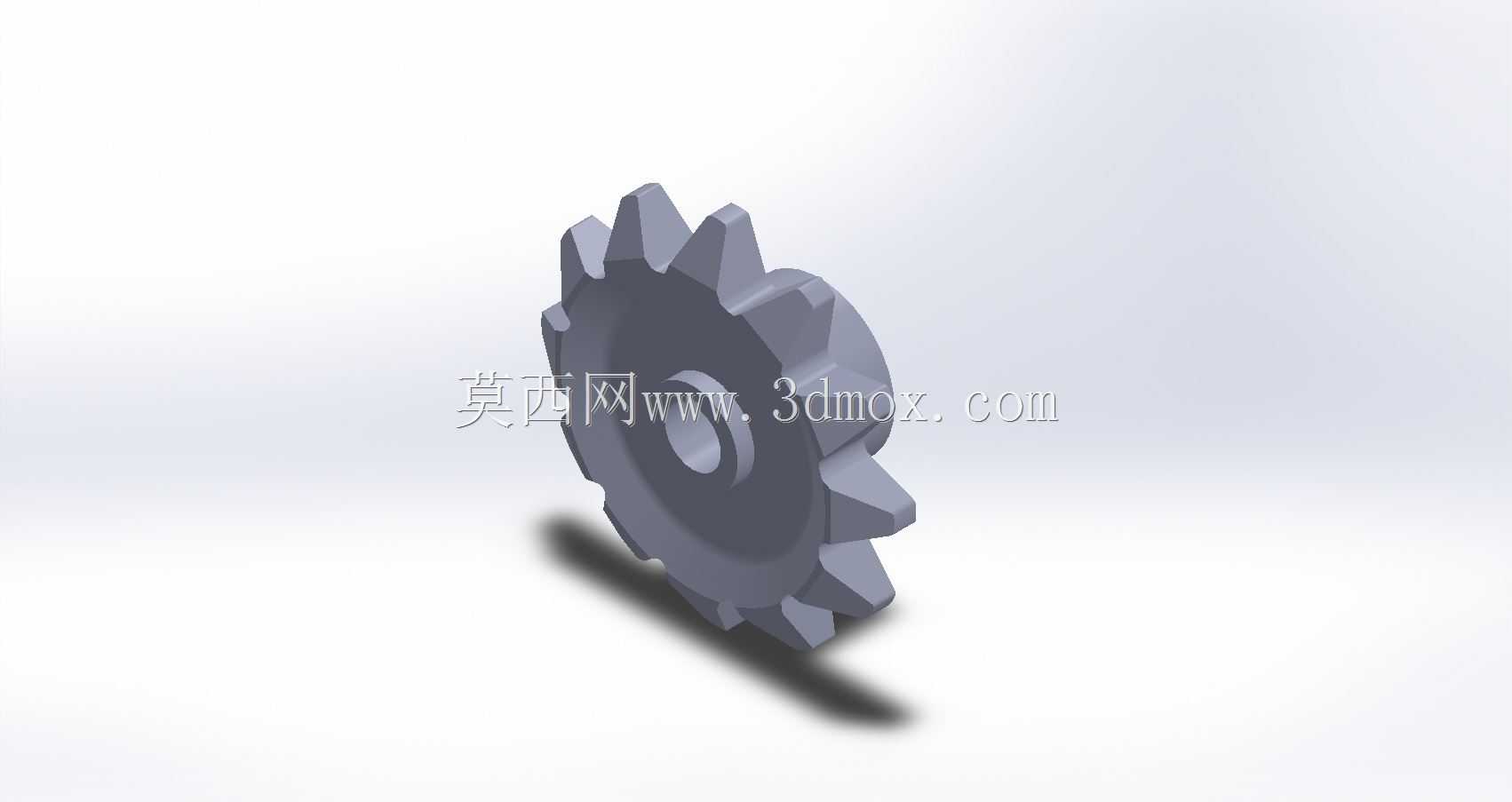

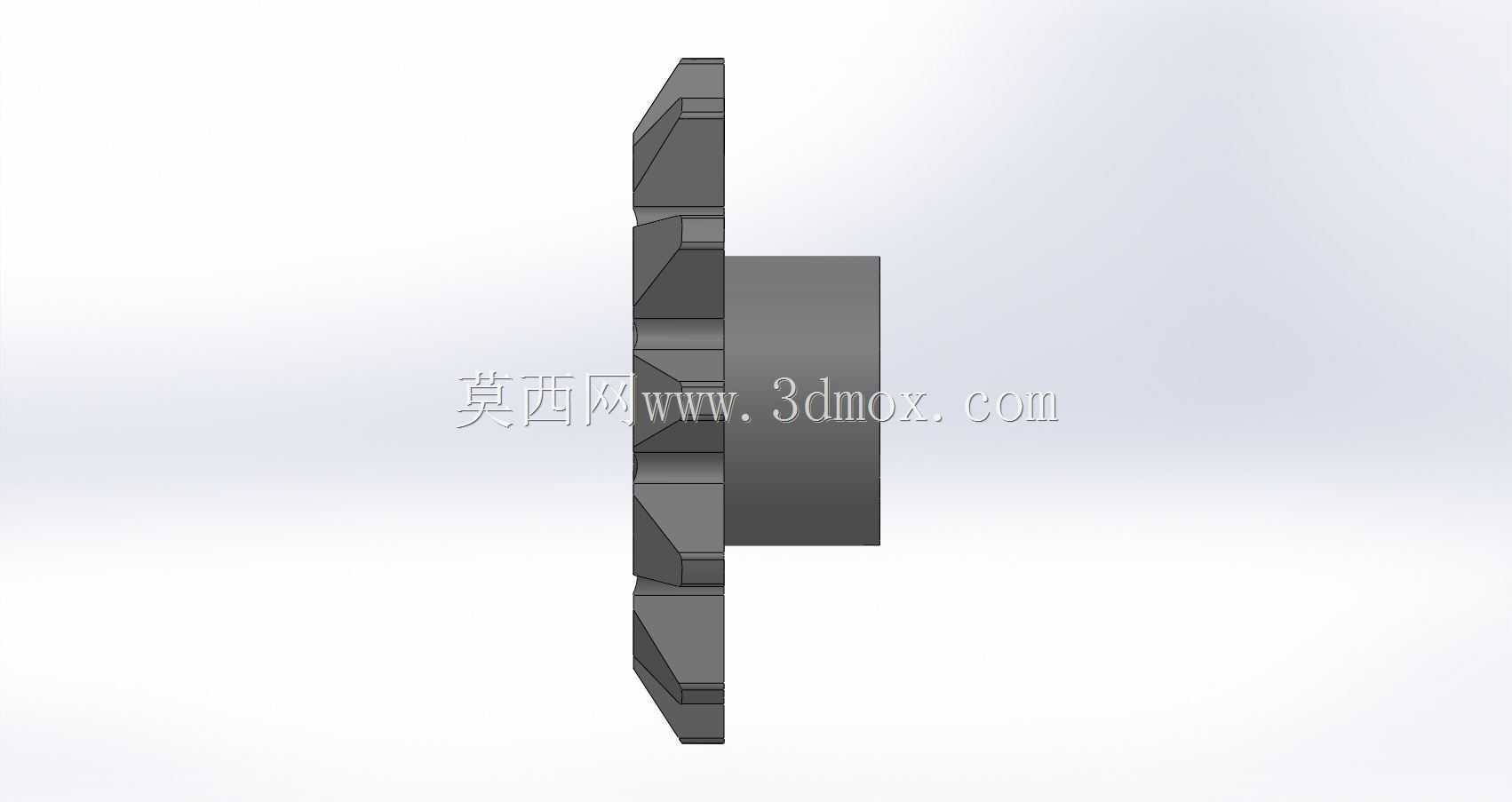

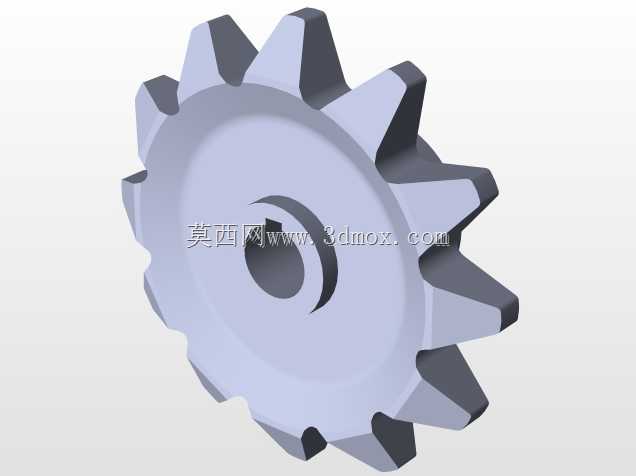

农业机械用十二齿轴孔正齿轮结构

这款正齿轮的设计初衷，是适配农业作业设备里的中低载荷传动场景，常见于小型播种机、秸秆还田机的侧边传动单元，或是农用输送设备的动力传递节点，这类场景往往伴随一定的粉尘、作物碎屑侵入风险，因此齿轮的结构设计没有采用复杂的减重镂空，整体轮体厚度充足，能在缺乏频繁维护的田间作业环境下保持足够的结构强度，避免碎屑卡入轮体缝隙造成的卡滞或磨损加剧。轴孔直径设定为30mm，属于农用小型传动机构里的通用安装尺寸，能匹配多数常规输出轴的直径规格，安装时无需额外定制轴套，可直接通过平键实现周向固定，轮体中心的轴孔台阶做了倒角处理，装配时能快速对准轴端，减少现场安装的对位难度，适配农机维修时快速更换配件的实际需求。齿部采用标准正齿廓设计，传动过程中无轴向分力，对支撑轴承的轴向载荷要求低，能简化配套轴承座的结构设计，降低整套传动机构的制造成本，12个齿的齿数设定，兼顾了单级传动的传动比需求与小空间安装的适配性，在传动比要求不高的农用设备动力输出段，既能保证足够的啮合重合度，避免传动过程中的跳齿问题，又不会因为齿数过多导致轮体外径过大，挤占设备内部的安装空间。轮体侧面做了特殊的表面切割处理，并非常规齿轮的平整辐板结构，这种切割结构一方面是为了在作业过程中，能顺带刮除附着在传动腔内壁的作物碎屑与泥污，减少杂物在齿面的堆积，另一方面也能在不明显降低轮体强度的前提下，适当减轻轮体自重，降低传动过程中的转动惯量，让设备启动时的动力冲击更小。从安装边界来看，这款齿轮的轴向厚度适配常规的传动腔宽度，啮合时的齿侧间隙按照农用设备的通用公差设定，既能适应田间作业带来的机架轻微形变，不会因为安装精度稍差就出现卡滞或异响，又能保证传动过程中的动力传递效率，不会因为间隙过大造成明显的传动回差。齿根位置做了圆弧过渡处理，避免应力集中导致的断齿问题，毕竟农用设备作业时往往会遇到突发的载荷波动，比如碰到土块、作物秸秆缠绕时的瞬时载荷冲击，足够的齿根强度能大幅提升齿轮的使用寿命，减少农忙时节的故障停机概率。
