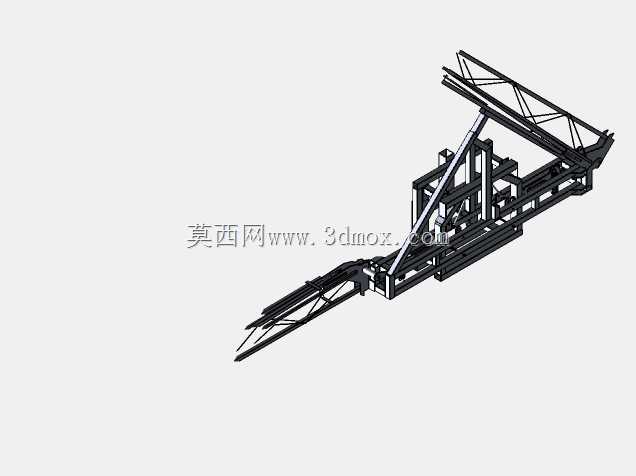

15公吨农用喷雾器加长动臂结构设计

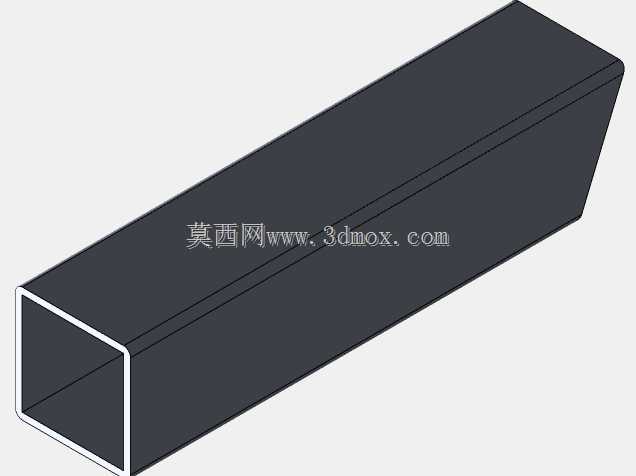

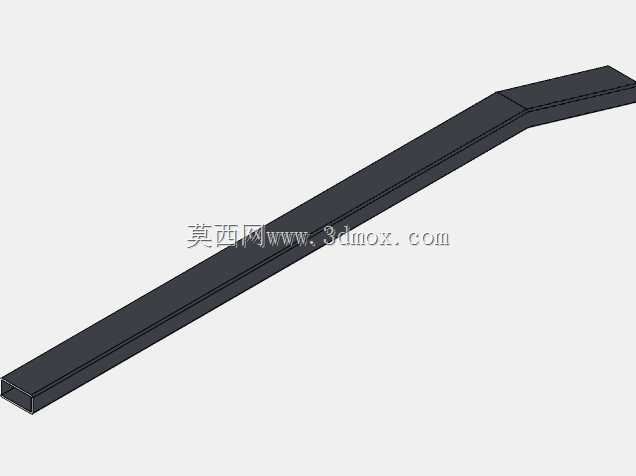

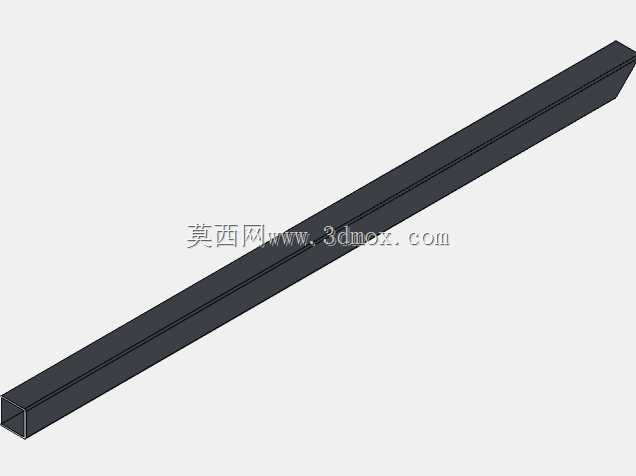

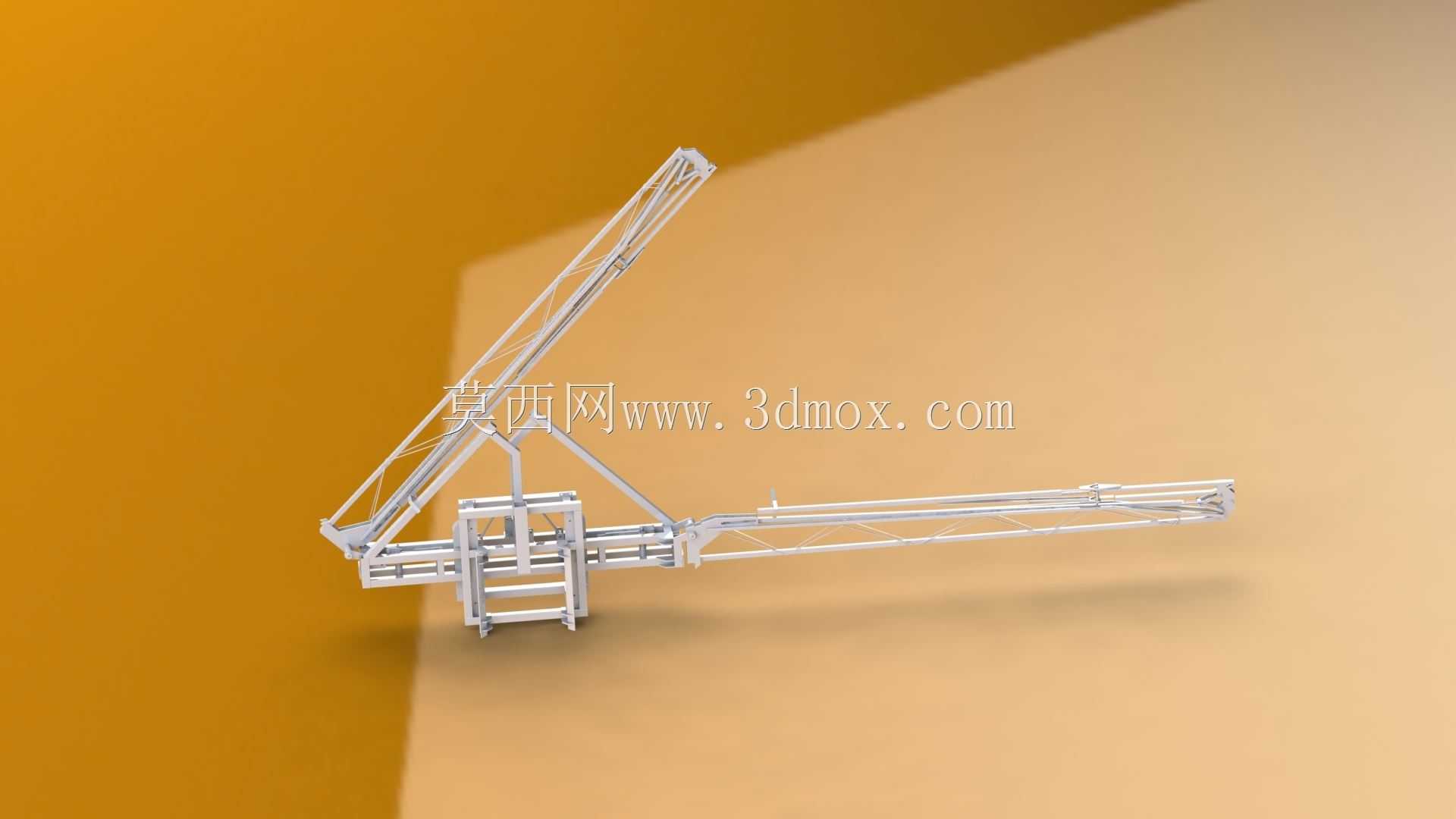

这款长条形动臂构件是大载重植保喷雾设备的核心承载部件，主要适配15公吨级悬挂式喷雾作业机组，在大田植保、果园连片消杀、草场病虫害防治场景中承担喷杆组的承载与伸展定位作用。实际田间作业时，动臂需要沿机组侧向伸展至作业幅宽位置，挂载多组雾化喷头与药液输送支管，将加压后的药液均匀输送至作物冠层位置，同时要承受作业行进中的风阻、机组颠簸带来的交变载荷，以及喷杆组启停时的惯性冲击力。设计阶段优先考虑了长悬臂结构的挠度控制，整体采用变截面薄壁型材构型，沿臂长方向逐步调整截面惯性矩，在保证末端挂载喷头位置形位公差的前提下，尽可能降低构件自身重量，避免机组单侧挂载过重出现侧倾风险。构件沿长度方向预留了标准化的喷头安装卡槽与管路固定位，安装时无需额外打孔焊接，可直接卡装不同间距的喷头固定座，适配不同作物的垄距与喷雾幅宽要求；臂体根部设置了与回转支座匹配的连接法兰，法兰面加工有定位销孔与螺栓过孔，可直接与机组的回转驱动单元对接，安装边界适配主流15吨级喷雾机组的挂接尺寸，无需对原有机组的连接座做二次改造。考虑到田间作业的腐蚀环境，臂体结构的型材拼接处均做了圆弧过渡处理，避免药液残留积存造成的缝隙腐蚀，同时外轮廓无突出棱角，防止作业过程中剐蹭作物枝干或田间防护网。动臂的伸展长度可根据作业需求搭配不同长度的延长段，基础段长度满足常规大田20米幅宽的作业需求，加装延长段后可覆盖更宽的作业幅宽，减少机组田间掉头次数，提升连片作业效率。结构受力校核阶段重点验证了臂体在最大伸展长度、满载挂载喷头与药液管路工况下的静挠度，以及机组在颠簸路面行进时的动载荷疲劳强度，确保长期作业下臂体不会出现永久变形或焊缝开裂问题。臂体表面预留的管路走线槽可将药液管、控制线全部内嵌布置，避免管路外露被作物枝条剐蹭破损，同时降低风阻对臂体稳定性的影响，作业过程中臂体的振动幅度控制在允许范围内，保证喷雾雾滴的沉积均匀性，不会因臂体抖动出现漏喷、重喷问题。
