BMA泵用环式机械密封结构设计

在流体输送工况中，泵类设备的轴端密封一直是决定设备运行稳定性、介质泄漏率的核心部件，BMA系列泵配套的这款环式机械密封，主要针对洁净流体、低粘度介质的输送场景设计，可适配清水、轻度腐蚀性化工介质、润滑油类等多种输送工况，广泛应用于给排水、轻工制程、中小型化工循环、暖通循环等领域的泵组配套，替代传统填料密封实现更低的泄漏量与更长的维护周期。

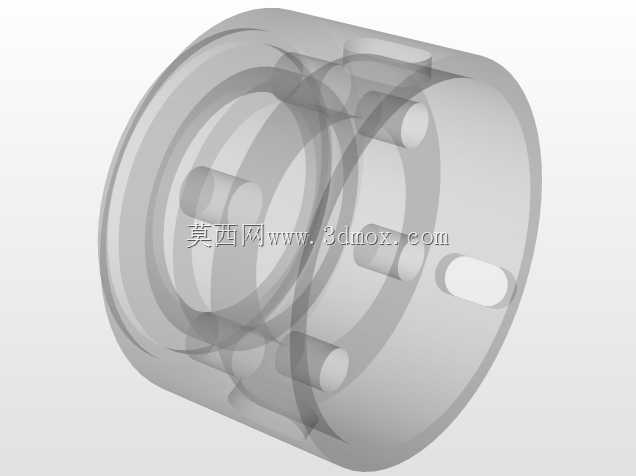

从结构设计逻辑来看，这款密封采用典型的单端面接触式密封结构，主体为环形套状结构，外层为硬质合金或碳化硅材质的密封摩擦副基体，内层为适配泵轴安装的定位套结构，环体上预留的多个径向小孔，分别用于密封腔的冲洗介质导入、静环的防转定位以及安装时的顶丝锁紧固定，避免密封环随轴转动时出现周向滑移。设计时充分考虑了安装边界的适配性，密封环的轴向宽度、内外径尺寸严格匹配BMA系列泵的密封腔安装空间，无需对泵体端盖、轴套进行额外加工即可直接装配，摩擦副端面的平面度控制在0.9μm以内，保证运转时端面的贴合度，减少介质从摩擦副端面的泄漏量。

实际应用中，这款密封依靠弹性元件提供的预紧力，让动环与静环的摩擦端面在泵运转过程中始终保持贴合，同时在端面间形成极薄的液膜实现润滑与密封，相比填料密封，它的摩擦功耗更低，不会对泵轴造成磨损，正常工况下的运行周期可达8000小时以上。设计时特意将密封的安装定位基准与泵轴的轴肩基准对齐，保证密封环与轴的同轴度控制在0.02mm以内，避免高速运转时密封环出现偏磨，环体上的冲洗孔正对摩擦副端面位置，可引入泵出口的高压介质对端面进行冲洗降温，带走摩擦产生的热量与微量杂质，避免端面出现干磨或者杂质卡滞的问题。

从安装适配角度，这款密封的轴向安装尺寸预留了合理的压缩量调节空间，安装时只需将密封套入泵轴至定位位置，锁紧环体上的顶丝即可完成固定，无需复杂的间隙调整，适合现场运维人员快速更换，密封的外径尺寸与泵端盖的密封腔内径采用间隙配合，配合间隙控制在0.1-0.15mm之间，既方便装配，又能避免密封在腔体内出现过大的径向窜动。针对BMA泵的常用运行转速区间，这款密封的摩擦副材质配对经过匹配验证，在1500r/min到3000r/min的转速区间内，端面的磨损率处于极低水平，可满足多数工业场景下泵组长周期连续运行的密封需求。
