农机减速器连接法兰座结构设计

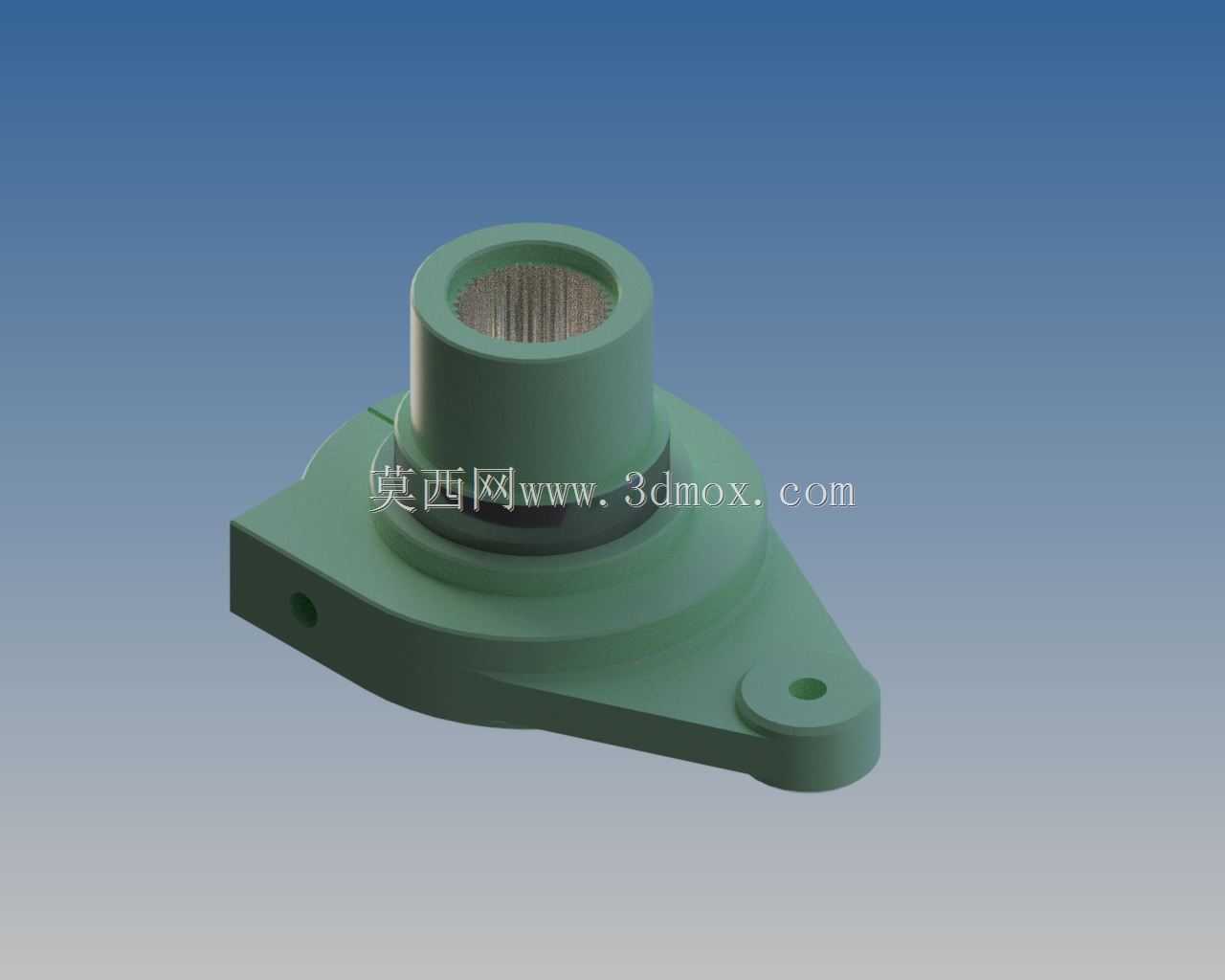

该零件作为农业收获机械传动系统的核心连接构件，主要适配克拉斯系列青贮、谷物联合收获机的减速器输入端，承担动力传递路径中的轴向定位、径向承载以及密封防护功能。从实际田间作业工况来看，农机设备长期处于高粉尘、变载荷、颠簸振动的作业环境，该零件的安装基准面设计为带两个对称安装耳的菱形法兰结构，安装耳上预留的通孔可直接穿装螺栓固定在减速器壳体的对应安装位，无需额外加工转接板，能有效减少装配累积误差，适配主机厂现有安装孔位的互换要求。

零件主体为阶梯式中空筒体结构，上部内孔加工有内花键齿形，可直接与减速器输入轴的外花键配合，传递扭矩的同时限制轴系的轴向窜动，花键参数按照农机传动系统常用的渐开线花键标准设计，齿侧预留合理配合间隙，可适应作业过程中因机架形变产生的微小对中偏差，避免花键副出现卡滞、偏磨问题。筒体下部与法兰基座采用大圆角过渡结构，避免应力集中，能承受收获机作业时传动系统产生的交变冲击载荷，防止长期载荷作用下出现根部断裂问题。

从安装边界来看，法兰基座的底面为精加工定位面，平面度公差控制在0.05mm以内，装配时可与减速器壳体端面紧密贴合，配合端面加装的密封垫片，能阻挡田间的秸秆碎屑、尘土进入减速器内腔，避免润滑油污染加剧齿轮磨损。上部筒体的外径尺寸与主机端的防尘罩内径适配，装配后可形成完整的密封腔体，外露部分的壁厚经过载荷校核，在满足强度要求的前提下尽可能缩减壁厚，降低零件整体重量，减少传动系统的悬置载荷。

设计过程中优先考虑了零件的加工工艺性，法兰基座的外形采用无复杂曲面的结构，适合采用铸造后一次装夹完成端面、内孔、安装孔的机加工，减少装夹次数提升加工效率；安装耳的位置避开了主机上的线束、管路布置空间，装配时不会与周边零部件产生干涉，后期维护拆卸时无需拆解周边其他部件，可直接松开安装螺栓完成零件更换，大幅降低田间作业时的故障维修时长。零件表面采用喷塑处理，可抵御田间作业时的化肥、农药残留腐蚀，延长零件在恶劣工况下的使用寿命。
