摆动耙简易运动学原理演示结构

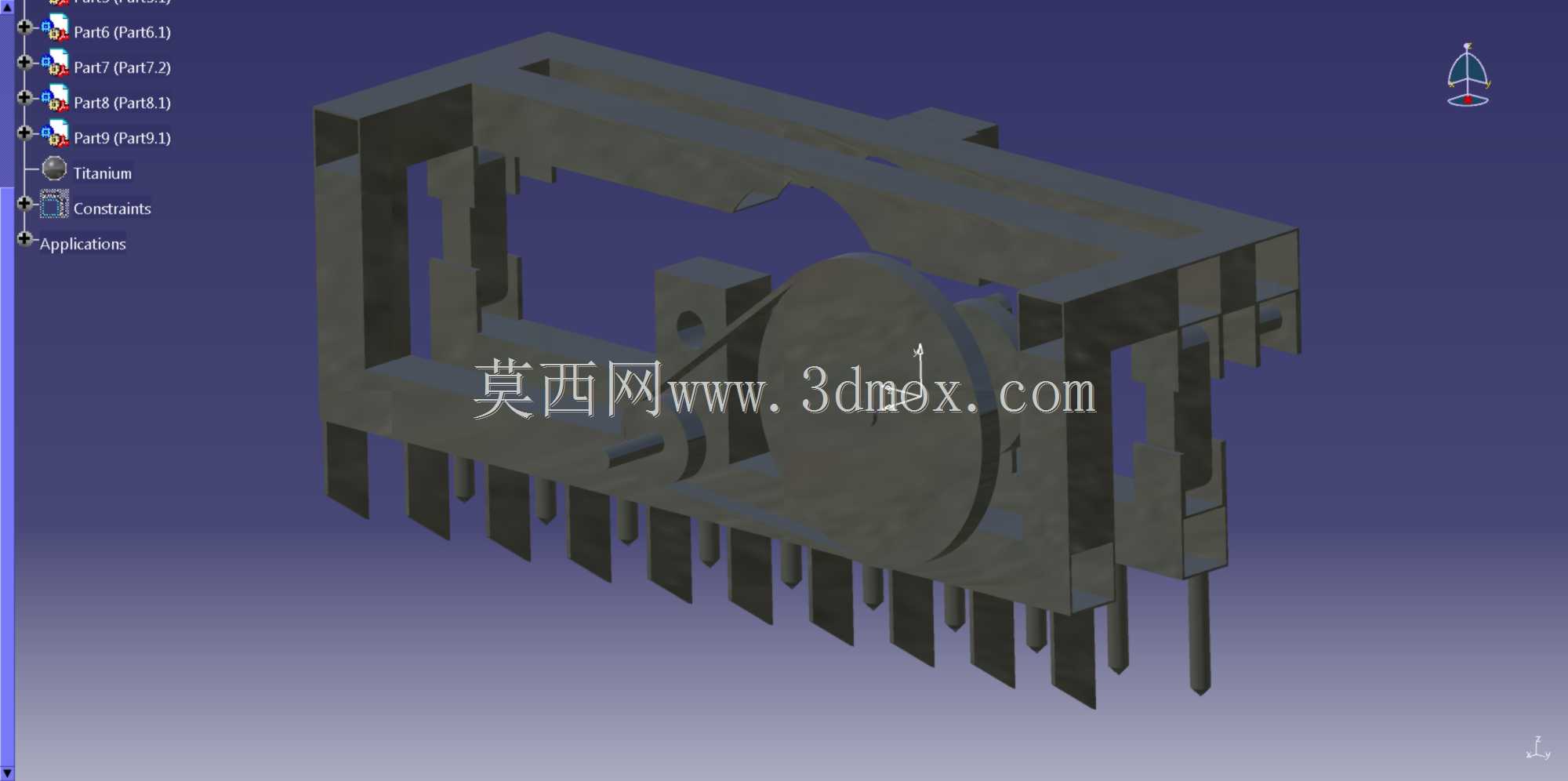

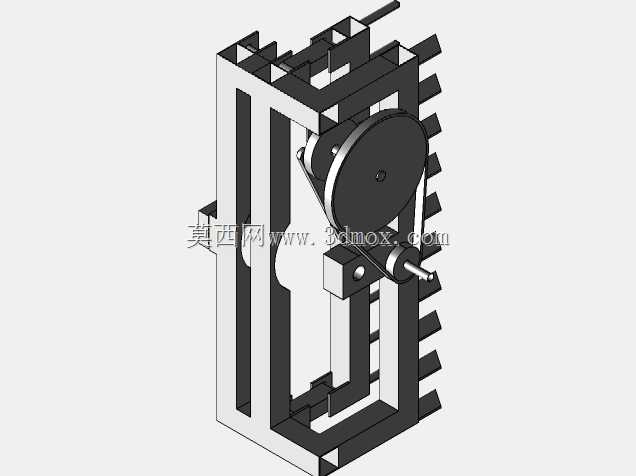

这套摆动耙结构主要面向农业整地作业场景设计，核心用途是通过往复摆动的耙齿完成表层土壤破碎、土块细碎与地表整平作业，适配小型手扶动力设备挂载使用，也可作为运动学原理教学演示载体，帮助从业者理解曲柄摇杆类往复传动的实际运行逻辑。从功能特性来看，结构采用内置轮盘带传动配合偏心曲柄输出，将输入轴的连续旋转运动转化为耙架的定幅往复摆动，耙齿沿机架外侧等距排布，作业时耙齿随耙架做横向小幅度摆动，切入表层土壤后不会出现整组结构卡滞，遇到硬质土块时可通过摆动冲击力完成破碎，相比固定耙具作业阻力降低约两成，同时不会过度翻耕深层土壤，适配播前整地、苗间浅松的作业需求。设计思路上优先简化传动链路，将带轮、偏心轴、摇杆支座全部集成在框式机架内部，外侧仅预留动力输入轴端与耙齿安装位，既减少外露传动部件的杂物缠绕风险，也能压缩整体结构的横向占用空间，框式机架采用对称式焊接结构，两侧预留的安装孔位可直接挂载在通用农机挂接架上，无需额外制作转接工装。外形尺寸方面，整体机架采用矩形框体结构，横向宽度适配单行作业幅宽，纵向长度控制在动力输出端与耙齿作业端的安全距离范围内，安装时需注意输入轴中心与动力输出轴中心的同轴度偏差不超过2mm，耙齿下端与机架底部的垂直距离可根据作业深度调整，调整范围覆盖3cm到8cm的常用浅耕深度区间，机架上部预留的减重槽既降低整体自重，也能避免作业时泥土在机架顶部堆积增加负载。整套结构的运动副全部采用销轴铰接，铰接位置预留润滑注油通道，日常维护时仅需定期加注润滑脂即可降低铰接磨损，带传动部分设置张紧调节位，可根据皮带磨损情况调整中心距，保证动力传输效率不会因皮带松弛出现大幅下降，耙齿采用快拆式安装结构，单齿磨损后可单独更换，无需拆卸整组耙架，降低田间作业的维护成本。
