电动发动机配套轴承箱壳体结构设计

项目分类:通用机械零部件 发布时间:2021-12-29 ID:477209
  • 电动发动机配套轴承箱壳体结构设计
  • 电动发动机配套轴承箱壳体结构设计

  在电动动力总成的装配体系中,轴承箱是承担转轴支撑、载荷传递与腔体密封的核心承载构件,这类部件的设计合理性直接决定动力输出端的运转稳定性与服役寿命,不同于传统燃油机的轴承支撑结构,电动发动机的高转速特性对轴承箱的同轴度、安装刚性与形位公差提出了更严苛的要求。从实际应用场景来看,该轴承箱可适配中小功率电动动力单元,覆盖新能源动力试验台架、小型电动作业设备、分布式电驱动模组等多个装配场景,作为转轴与外部机座的衔接载体,其核心功能是为内置的滚动轴承提供精准的定位基准,同时承受转轴运转过程中产生的径向载荷与部分轴向冲击,避免轴承外圈在运转中出现蠕变、位移,保障传动轴线始终保持在设计公差范围内。

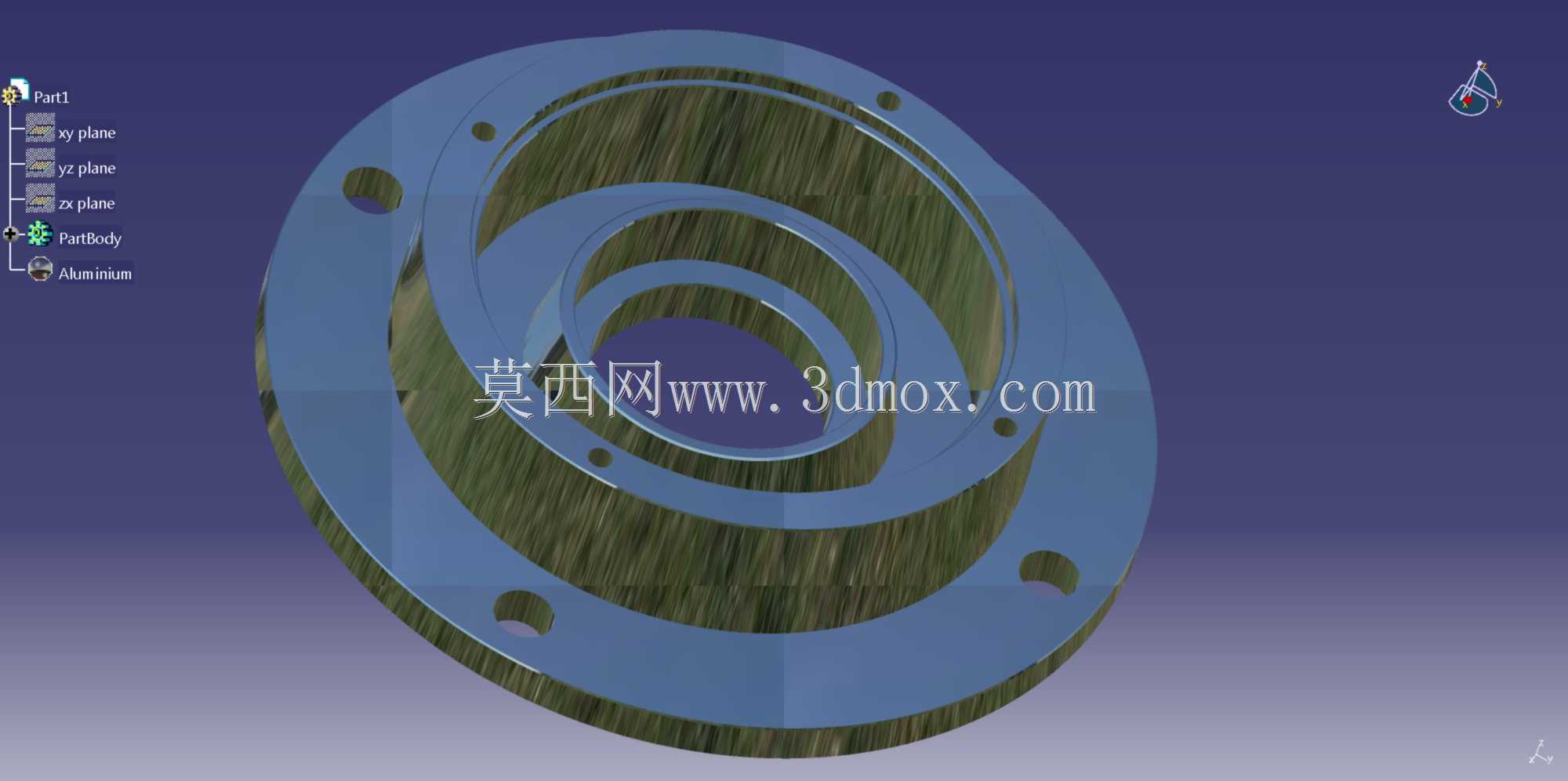

  从结构设计思路来看,该轴承箱采用一体化法兰式壳体构型,整体为同轴阶梯环形结构,外侧法兰盘均匀分布多个安装通孔,用于实现与发动机端盖、机座壳体的刚性连接,安装孔的位置度公差严格匹配通用动力模组的安装边界,可直接适配常规规格的连接螺栓,无需额外加工转接法兰。内侧的多级阶梯孔分别对应轴承外圈的安装位、密封件的嵌装槽以及轴系的避让空间,各阶梯孔的同轴度设计控制在0.02mm以内,确保轴承压装后不会出现偏载,减少滚动体的非正常磨损。壳体的壁厚设计经过载荷校核,在轴承承载区域做了局部加厚处理,既避免整体壁厚过大带来的重量冗余,又能保证高载荷工况下的结构刚性,防止壳体变形导致轴承游隙出现异常变化。

  在安装边界层面,该轴承箱的法兰端面为装配基准面,平面度公差控制在0.015mm以内,装配时可通过端面定位实现与对接部件的紧密贴合,减少结合面的渗漏风险。外侧法兰的外圆尺寸、安装孔的中心距均遵循通用动力部件的安装规范,可兼容同功率段不同厂商的电动发动机安装接口,具备较好的互换性。内侧轴承安装孔的尺寸公差按照基孔制配合要求设计,与标准轴承外圈形成过渡配合,既方便装配时的轴承压装,又能保证运转过程中轴承外圈的固定可靠性。密封槽的尺寸适配常规O型密封圈规格,装配后可实现轴承腔的有效密封,防止润滑脂泄漏同时阻挡外部粉尘、水汽进入轴承腔体,延长轴承的维护周期。

  从实际使用的角度出发,这类轴承箱的结构设计充分考虑了装配与维护的便利性,法兰盘上的安装孔采用通孔设计,装配时可从外侧直接穿入螺栓完成紧固,无需在壳体内部设置螺纹孔,降低了加工难度与后期螺纹滑牙的维修成本。壳体的外表面没有多余的凸起结构,在动力总成紧凑布局的场景下,可减少与周边管线、其他部件的干涉风险,适配更紧凑的动力舱布置需求。在材料选型的适配性上,该结构既可以采用铸铝材质实现轻量化设计,满足移动类电动设备的减重需求,也可以采用铸铁材质提升重载工况下的结构阻尼,适配固定作业类动力设备的高载荷使用需求,不同材质下的结构壁厚预留了足够的调整余量,无需改动核心安装尺寸即可完成材质切换。

  在三维建模过程中,该模型完整还原了轴承箱的所有结构细节,包括法兰安装孔的倒角、阶梯孔的退刀槽、密封槽的圆角等工艺特征,所有特征的建模顺序遵循实际机械加工的工艺路径,从毛坯外圆车削到端面铣削,再到安装孔钻削、密封槽车削的工序逻辑都在模型特征树中有所体现,结构设计人员可以直接在此模型基础上调整尺寸参数,适配不同功率、不同轴径的电动发动机设计需求,也可以将其作为标准件直接导入动力总成的装配模型中,完成干涉检查、装配仿真等前期设计验证工作,减少重复建模的工作量。
