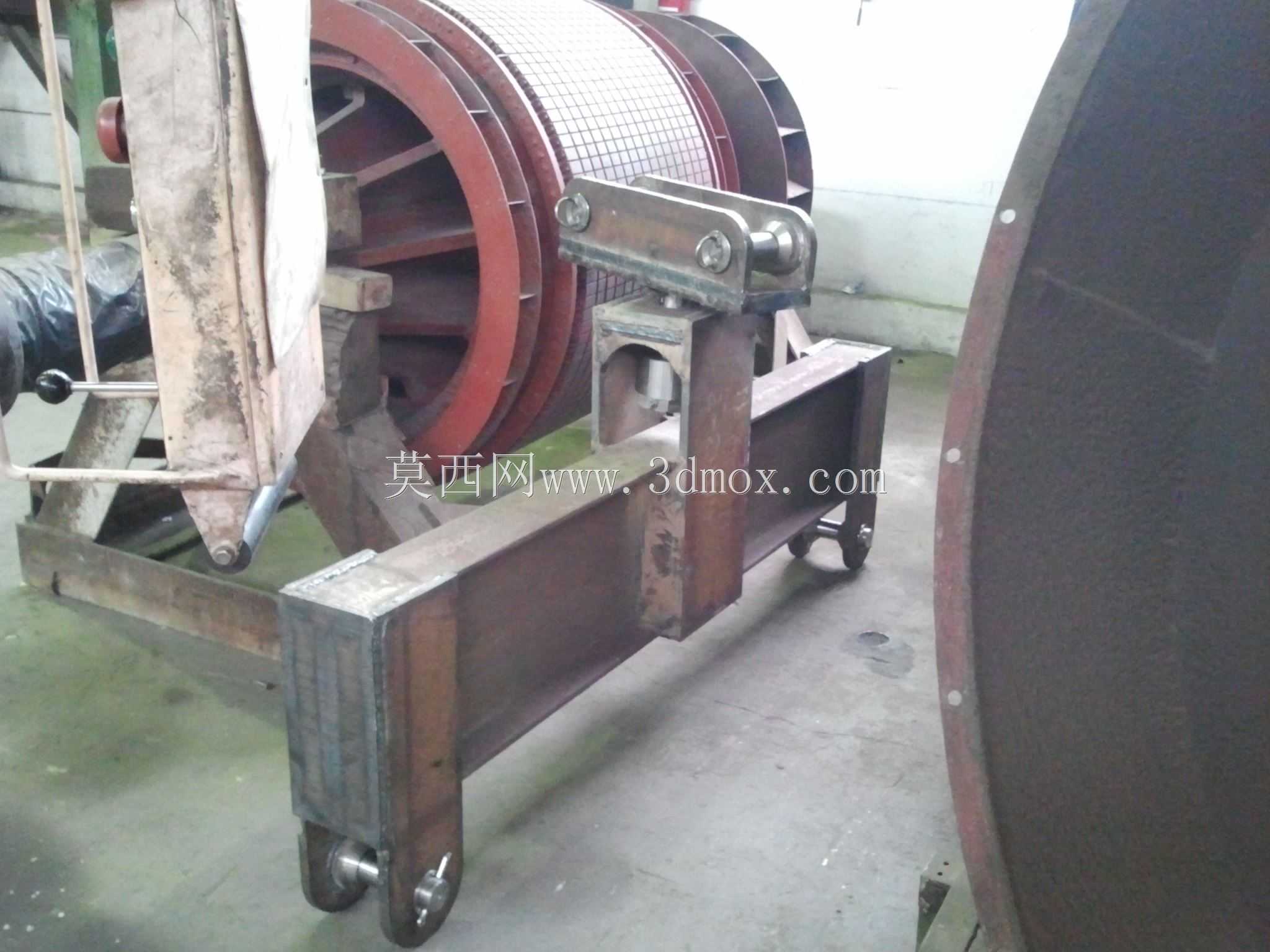

在重型工业装备的检修、装配车间场景中,大吨位重型部件的吊装转运一直是现场作业的核心难点,尤其是重量达到18吨级的大型电动发动机这类部件,不仅自身重量大,还需要在吊装过程中完成一定角度的姿态调整,常规单吊点吊具无法满足作业需求,这款重载提升导线就是针对这类特定作业场景设计的专用吊具结构。从实际作业需求出发,该结构适配双台起重机协同吊装的作业模式,区别于常规单吊点起吊的受力形式,双机抬吊的工况对吊具的受力均匀性、结构刚性都提出了更高要求,设计过程中首先要考虑的就是载荷分配问题,两端的吊耳结构分别对接两台起重机的吊钩连接端,每个吊耳的销轴孔都做了加厚补强处理,避免大载荷下出现孔位变形、销轴剪切失效的风险。

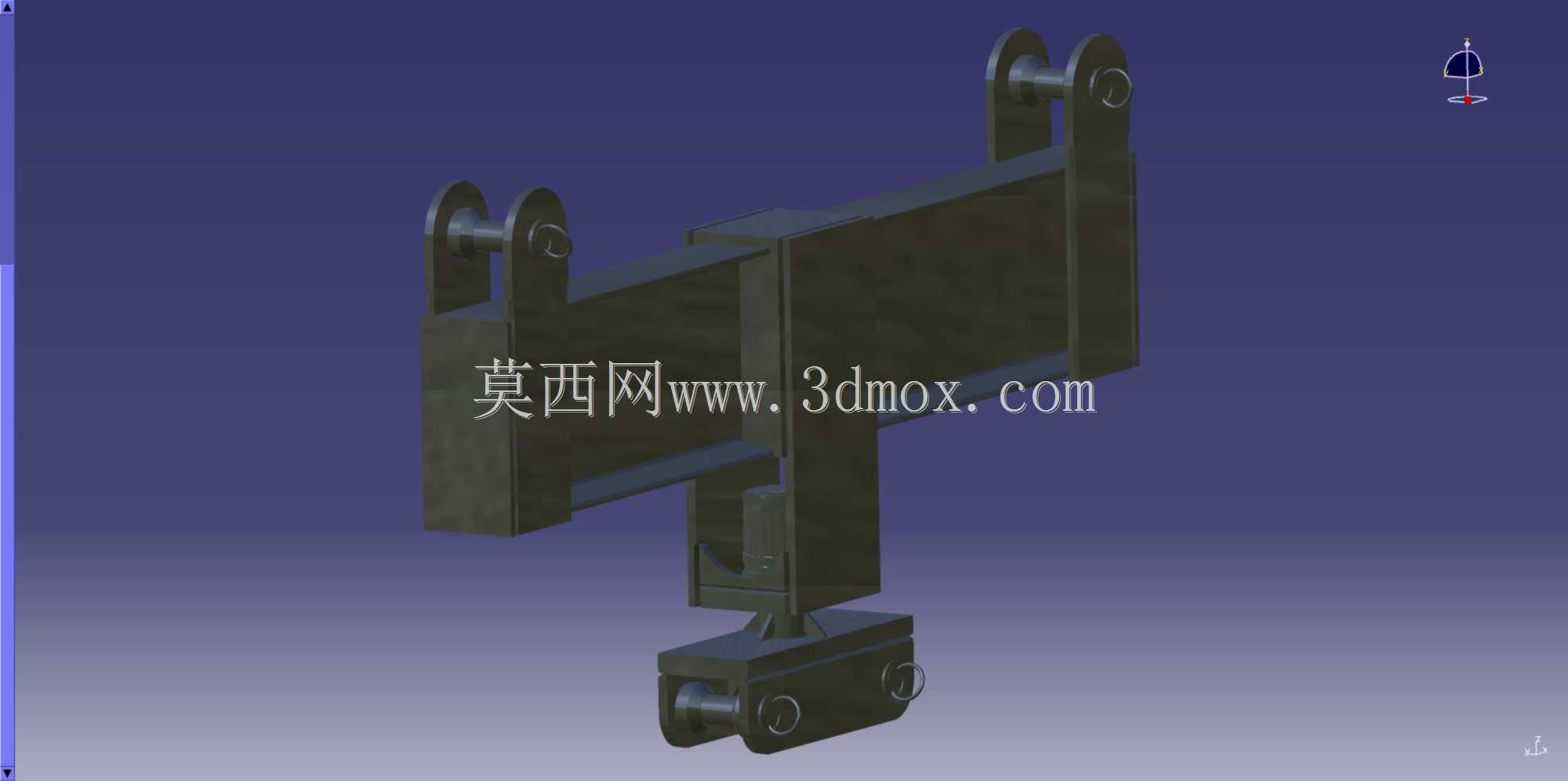

整体结构采用箱型梁作为主体承载框架,箱型截面的设计能够在控制整体自重的前提下,获得足够的抗弯、抗扭刚度,毕竟18吨的载荷加上吊装过程中的动载系数,主体框架如果刚度不足,起吊过程中出现的形变不仅会影响吊装精度,还会带来额外的安全隐患。主体框架的上下连接端分别设置了铰接结构,上端的双吊耳铰接点配合两台起重机的不同起升高度,可以实现吊具整体的角度微调,下端的铰接连接座则用于对接被吊装的发动机部件,铰接结构的存在让被吊工件可以在吊装过程中实现90度的姿态转动,满足发动机在装配、检修过程中不同工位的姿态调整需求,不需要二次换装吊具,大幅提升现场作业效率。从安装边界来看,两端吊耳的销轴孔中心距需要匹配现场两台起重机的最小作业间距,
避免双机作业时出现吊钩干涉的问题,下端连接座的接口尺寸需要对应发动机本体上的预装吊装点位,保证连接后工件的重心落在吊具的承载中心线上,防止起吊后出现工件倾斜、侧翻的风险。结构的所有受力焊缝都要求全焊透处理,焊后需要做应力消除,避免长期重载作业下焊缝出现疲劳开裂,铰接位置的销轴采用高强度合金钢材制作,配合自润滑衬套,减少转动过程中的磨损,延长吊具的使用寿命。在实际作业过程中,双台起重机分别连接吊具两端的吊耳,同步起升将工件抬离支撑面后,通过调整两台起重机的起升高度差,配合下端铰接座的转动自由度,就可以平稳带动发动机完成90度的姿态翻转,整个过程中吊具的主体框架始终保持稳定的承载状态,不会因为姿态调整出现载荷突变。
这类专用吊具的设计没有采用通用化的结构形式,完全是针对特定重型工件的吊装需求定制,所有的结构尺寸、铰接点位置、承载能力都是围绕18吨级发动机的吊装参数确定,不需要额外的调节结构就可以直接适配对应工件的吊装作业,减少了现场调整的辅助时间,也避免了通用吊具适配性不足带来的安全风险。结构上没有多余的冗余设计,每一部分的截面尺寸、板材厚度都是经过受力核算确定,在满足强度、刚度要求的前提下尽可能控制吊具自重,降低起重机的无效载荷占比,提升吊装作业的有效载荷能力。
