工业用锥底式碳酸氢钠储料罐体结构

　　在化工原料投加、烟气脱硫、水处理药剂制备这类现场工况里，碳酸氢钠作为常用的碱性中和药剂，其存储环节的设备设计直接影响整条工艺线的运行稳定性，这款锥底结构的储料罐体，就是针对粉体碳酸氢钠易架桥、易吸潮结块的存储痛点做的定向结构设计。从实际使用场景来看，这类罐体常布置在药剂制备车间的二层平台位置，依靠锥段的自溜角度实现物料靠重力自流出料，不需要额外配置复杂的机械破拱装置就能保证粉体下料的顺畅性，相比平底储仓，能大幅减少罐内的物料残留，避免长期积料吸潮后板结在罐壁造成的出料堵塞问题。

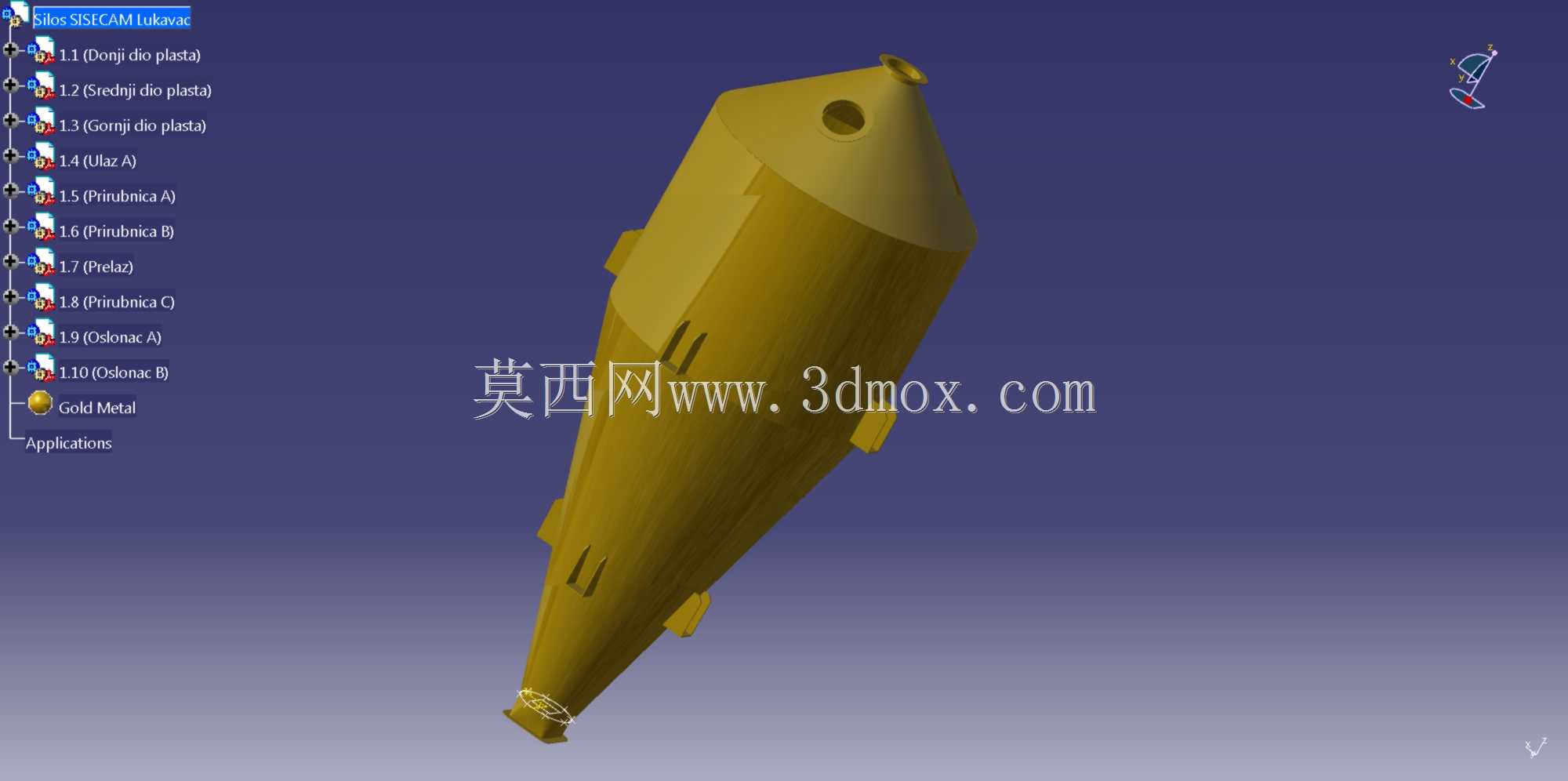

　　从功能特性上看，罐体整体采用上下双锥段加中间直段的组合结构，顶部锥段设置了进料口与排气接口，进料口位置偏离罐体中心轴线一定距离，进料时物料会沿锥段内壁滑落至直段仓体，避免物料直接冲击罐底造成的局部载荷集中，同时顶部预留的排气接口可以对接除尘泄压管路，在进料过程中平衡罐内外气压，防止带尘气体从进料口溢出影响车间环境。下部锥段的锥角设计经过物料安息角校核，针对碳酸氢钠粉体的自然堆积角度做了角度放大，保证物料在自重作用下能沿锥壁连续下滑至底部出料口，锥壁外侧均匀布置的多个支耳结构，是用于安装空气锤或者振动器的安装位，当遇到空气湿度偏大、物料流动性下降的情况，可以通过外接振动装置破除局部架桥，不需要人工开盖清堵。

　　设计过程中首先考虑的是罐体的安装边界，这类罐体通常采用支耳式支撑，支撑点布置在下部锥段与直段的衔接位置，这个位置是罐体满载时应力分布最均匀的区域，支撑点的数量根据罐体容积匹配，保证平台受力均匀不会出现局部偏载。罐体直段部分的长径比控制在合理区间，既保证足够的存储容积，又避免直段过高造成物料在下部堆积压实，影响下料流动性。顶部的人孔结构设置在上锥段的侧面位置，方便检修人员进入罐内做定期清理与检查，相比顶部正中的人孔设计，侧置人孔不需要额外搭建过高的检修平台，降低现场安装的配套成本。

　　从结构细节来看，罐体所有接口都采用标准法兰连接形式，方便现场对接进料、出料、排气、料位检测等配套管路，出料口位置设置了短节法兰，可以直接对接下方的螺旋给料机或者旋转卸料阀，实现定量出料控制。罐壁的壁厚根据满载物料的静压力做分段计算，直段下部靠近锥段的位置壁厚适当加厚，抵消物料堆积带来的环向应力，锥段部分因为要承受物料的垂直分力，壁厚也做了对应加强，避免长期满载运行出现锥段变形。外侧的支耳结构都做了加强筋焊接处理，保证吊装和满载运行时支耳不会出现焊缝开裂的问题，吊装时可以直接通过支耳位置起吊，不需要额外设置吊耳结构，简化罐体的附属结构。

　　实际选型应用时，需要根据现场的药剂日消耗量确定罐体的有效容积，预留10%到15%的富余空间作为缓冲，避免进料不及时造成工艺断料，同时要结合现场的安装空间高度，核对罐体总高与平台层高的匹配度，保证顶部进料管路的安装操作空间，以及底部出料设备的检修空间。对于空气湿度较大的南方地区应用场景，还可以在罐体顶部预留干燥风接口，定期向罐内通入干燥压缩空气，降低罐内空气湿度，减少碳酸氢钠吸潮结块的概率，不需要对罐体主体结构做额外改动，就能适配不同地域的使用需求。
