船舶饮用水输送不锈钢弯管结构设计

　　在船舶内部管路系统的搭建中，饮用水输送管路的设计一直是兼顾卫生安全与空间适配的核心环节，不同于陆地上的固定管路铺设，船舶舱内空间紧凑、船体存在持续的航行振动，加上饮用水输送对材质的卫生等级有硬性要求，这类管路的结构设计需要同时匹配多重工程约束。本次涉及的弯形管道段，就是针对船舶舱内特定走向的输水需求设计的专用管件，主体采用不锈钢材质加工成型，从根源上避免了输水过程中的材质锈蚀、有害物质析出问题，完全符合饮用水输送的卫生安全标准，能够长期用于船舶内部生活饮用水的输送作业，不会因长期通水造成水质二次污染。

　　从实际应用场景来看，这类弯管段主要用于船舶舱室内部管路的转向衔接位置，当管路铺设路径遇到舱壁结构、设备占位或者舱室分层阻隔时，就需要匹配对应曲率、对应接口规格的弯管来完成管路走向的调整，保证整个饮用水管路能够顺着舱内的可用空间完成布设，不需要额外对舱体结构进行破坏性改造。不同于普通工业管路的弯管，船舶用的输水弯管在设计时首先要考虑安装边界的限制：两端的法兰接口采用标准对接尺寸，能够和同规格的直管段、阀件直接匹配安装，不需要额外制作过渡接头，减少现场安装的工作量；管身的弯曲曲率是根据舱内预留的安装空间反复校核确定的，既不会因为弯曲半径过小造成管内流体阻力陡增，影响输水效率，也不会因为弯曲半径过大占用过多舱内宝贵的安装空间，甚至和周边其他管线、设备产生安装干涉。

　　在结构设计的细节上，管身的分段加强筋设计是针对船舶航行的振动工况做的专项优化，船舶在航行过程中会受到主机振动、波浪冲击带来的持续交变载荷，如果管壁厚度均匀无加强结构，长期运行下弯管的应力集中位置很容易出现疲劳开裂，尤其是弯曲段的外侧位置，是管路应力集中的高发区域，通过在管身对应位置设置环形加强结构，能够在不显著增加整体管壁厚度、不额外过多提升管件重量的前提下，大幅提升管身的结构强度与抗振性能，保证管路在船舶长期航行的振动环境下不会出现结构失效、漏水的问题。两端的法兰连接面做了密封面精度处理，安装时搭配对应的密封垫片，就能够保证管路连接位置的密封性能，避免饮用水输送过程中出现渗漏，减少舱内管路维护的工作量。

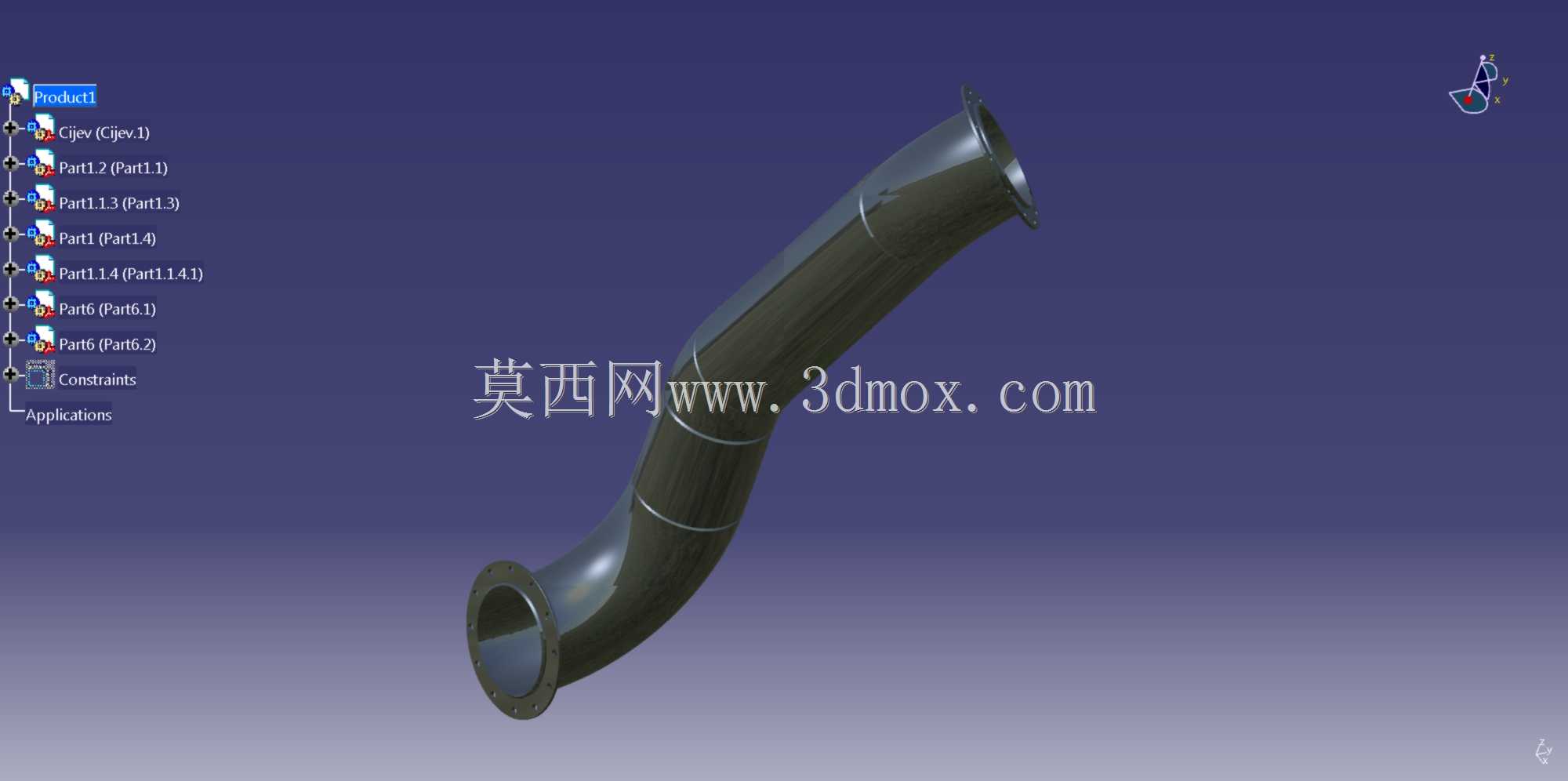

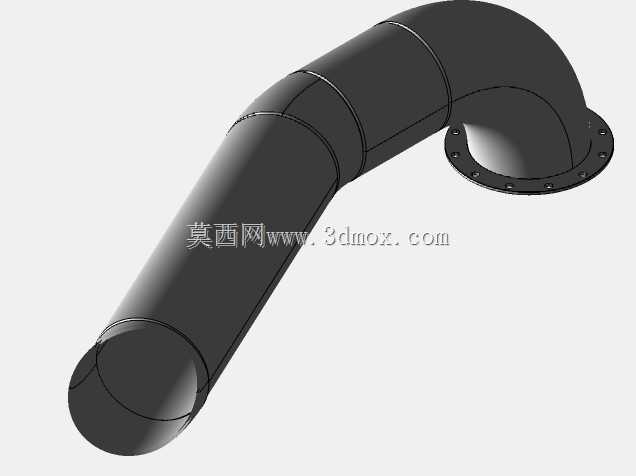

　　从建模逻辑来看，这类管件的三维建模首先要确定两端接口的空间相对位置，根据现场安装的边界坐标确定两个法兰端面的中心距、夹角，再结合流体阻力要求确定合理的弯曲半径，之后沿着中心路径扫掠生成管身主体结构，再根据强度计算结果添加对应的加强结构，最后完成两端法兰的特征建模，整个建模过程需要反复核对安装空间的干涉情况：要保证弯管安装完成后，和周边的电缆桥架、其他介质管路、舱内设备外壳之间预留足够的安装操作间隙，方便后期的管路维护、密封件更换作业，同时也要核对管内的通流截面是否全程保持一致，不会因为局部结构凸起造成通流面积减小，影响输水流量。另外，不锈钢材质的选型也兼顾了船舶舱内的潮湿环境，抗锈蚀能力强，即使舱内湿度较高，也不会在管身外壁产生锈蚀脱落，不会对舱内环境造成污染，适配船舶内部的使用环境。

　　在实际选型匹配时，这类弯管段需要和整个饮用水系统的管路通径保持一致，两端法兰的螺栓孔分布、密封面形式要和系统中已有的阀件、直管段完全匹配，安装时要注意弯管的固定支撑位置，尽量在靠近两端法兰的位置设置管卡，将管路的载荷传递到舱体的固定结构上，减少弯管段自身承受的振动载荷，进一步提升管路的使用寿命。不同于普通的民用给排水管件，船舶用的这类输水弯管在结构强度、密封性能、卫生等级上都有更高的要求，每一处结构细节的设计都是围绕船舶的特殊使用场景展开，没有多余的结构设计，所有特征都是为了满足实际安装、使用、维护的需求。
