拖拉机静液压转向油缸结构设计

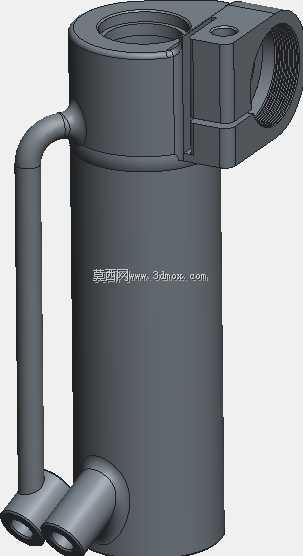

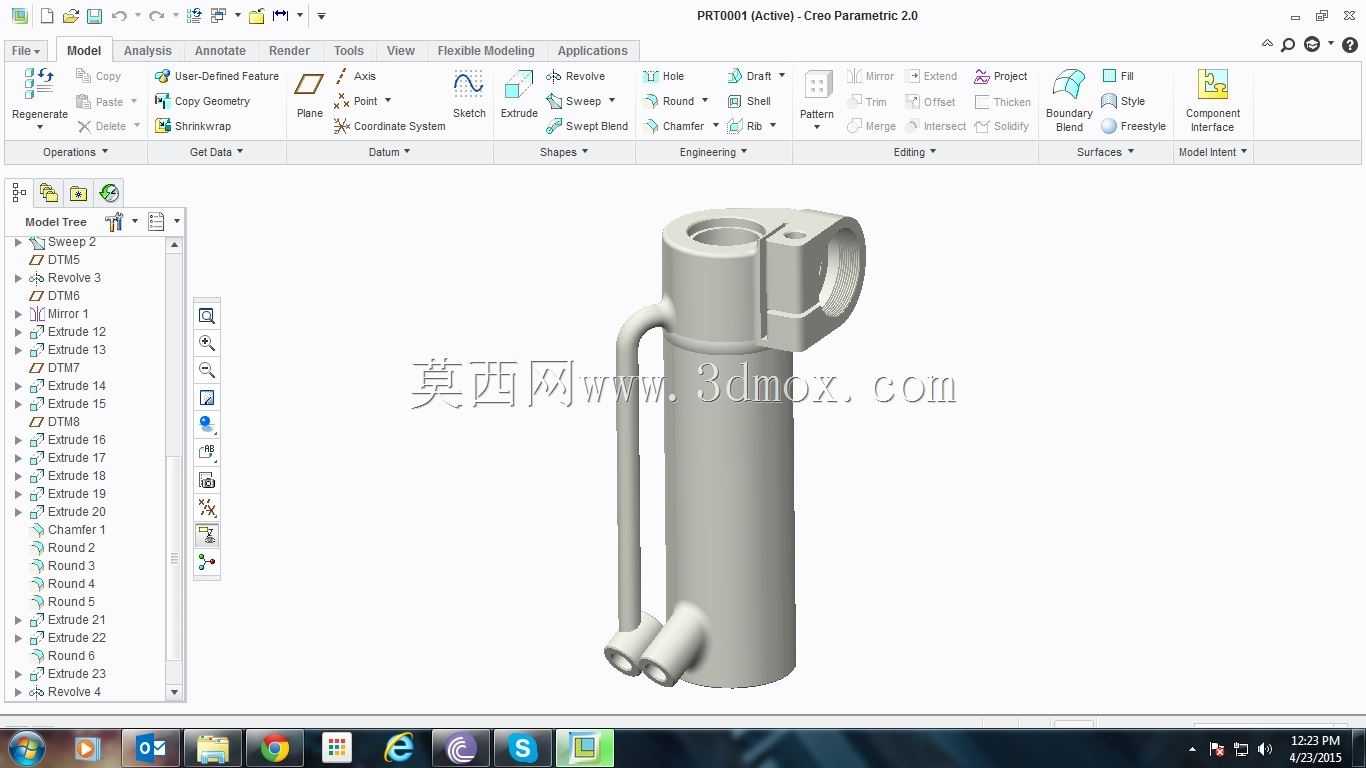

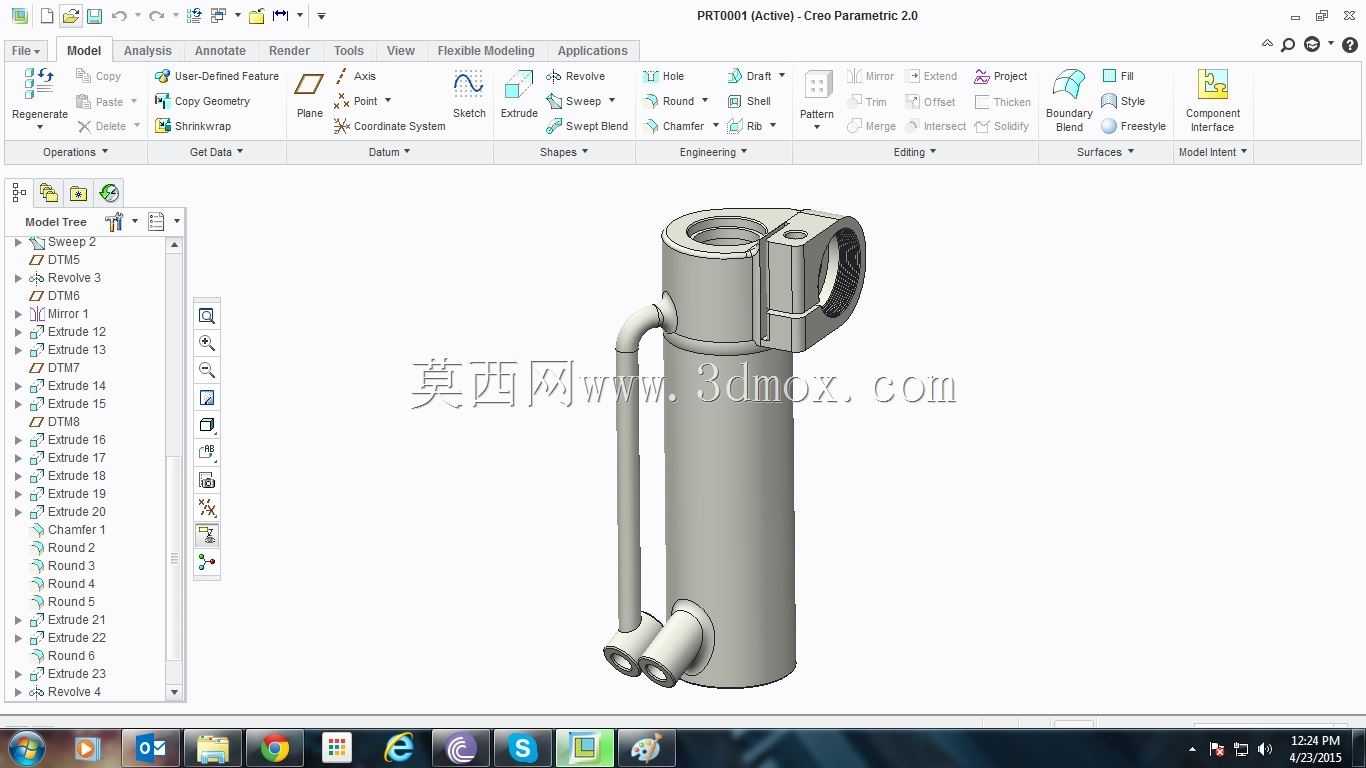

这款静液压转向油缸主要配套中小马力轮式拖拉机的液压转向系统，是整机转向执行环节的核心承载部件，直接连接前桥转向节与车架铰接点，将液压系统输出的压力能转化为转向摇臂的摆动机械能，替代传统机械拉杆转向的硬连接结构，大幅降低驾驶员转向操作力度，同时适配非铺装农田作业时的路面冲击缓冲需求。从结构设计来看，缸体采用一体化无缝钢管加工成型，避免了分段焊接带来的焊缝渗漏风险，缸筒内壁做了高精度珩磨处理，表面粗糙度控制在Ra0.4以内，保证活塞往复运动时的密封件使用寿命，减少内泄量对转向精度的影响。缸体上端设置的铰接耳孔采用镶套式结构，铜基合金衬套压装后与铰接销轴配合，既满足转向过程中油缸随动摆动的角度需求，又能承受田间作业时转向轮传递的径向冲击载荷，避免缸体耳孔直接磨损后整体报废。侧边布置的液压油管路采用硬管折弯成型后与缸体焊接固定，进出油口位置靠近缸体下端，避开了前桥附近秸秆、泥块飞溅的磕碰区域，同时管路走向与缸体轴线平行，不会在转向极限位置与周边车架、轮胎发生运动干涉。设计过程中优先考虑了农机作业的恶劣工况，活塞密封采用格莱圈加O型圈的组合密封形式，既可以耐受-20℃到80℃的工作油温区间，又能抵御液压油中少量杂质的刮磨影响，无杆腔与有杆腔的作用面积差经过匹配计算，保证左右转向时的输出推力偏差控制在5%以内，避免转向时左右轻重不一致的问题。安装边界方面，上端铰接孔中心到下端活塞杆连接端的中心距在全缩状态下匹配对应机型前桥的安装空间，油缸最大行程预留了10mm的余量，避免转向打满时活塞与缸盖发生刚性碰撞，缸体外径尺寸控制在合理范围，不会在前轮跳动时与转向梯形拉杆发生刮蹭。实际田间作业场景下，该油缸可以在拖拉机带旋耕机、犁具等不同挂接负载时提供稳定的转向推力，即使在泥泞地块单侧车轮打滑的工况下，也能通过液压系统的压力反馈保证转向动作平顺，不会出现机械转向常见的卡滞、回弹问题，同时整体结构没有外露的细长液压软管，减少了田间作业时被作物秸秆划破油管的故障概率，日常维护仅需定期检查铰接点润滑与油口密封情况即可，适配国内多数主流机型的前桥改装与原厂配套需求。
