太阳能吸收式制冷机冷却系统三维设计

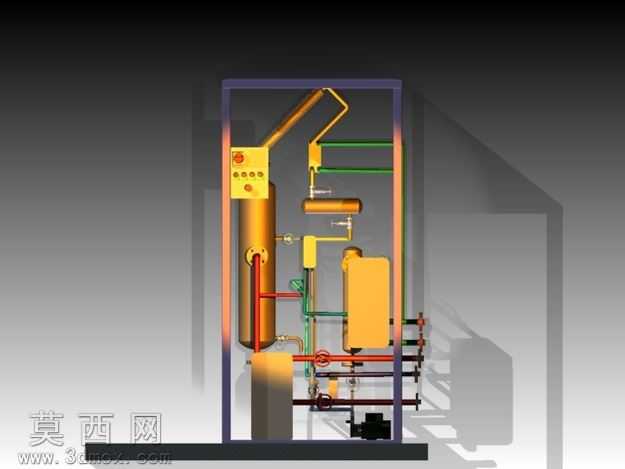

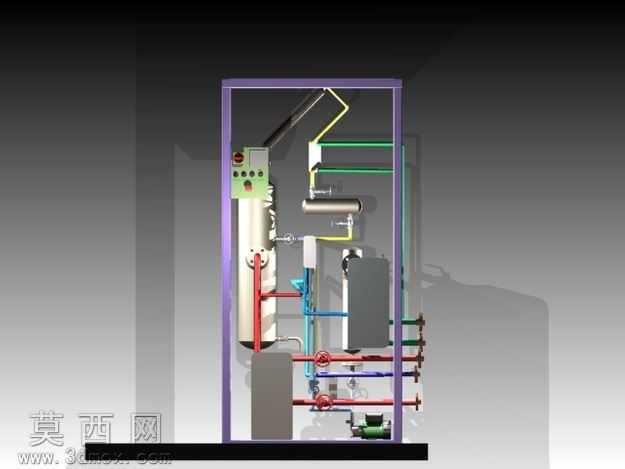

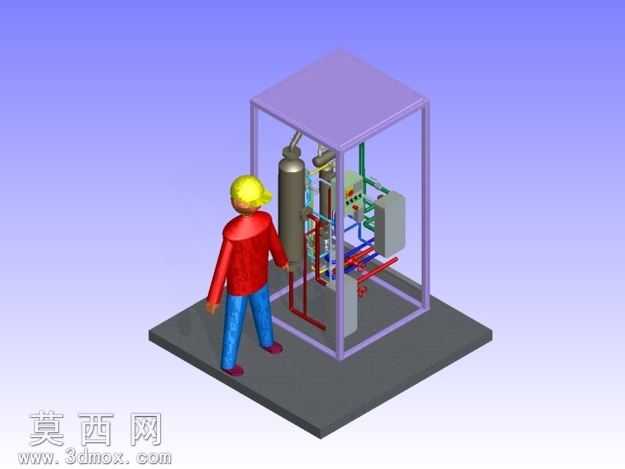

本作品为太阳能电池配套的吸收式制冷冷却系统三维模型，整体采用框架式集成布局设计，在三维建模过程中严格遵循吸收式制冷循环的工作原理进行结构排布，将发生器、冷凝器、蒸发器、吸收器、溶液热交换器等核心功能部件按照工质流动逻辑有序布置在立式金属框架内，各部件之间通过不同管径的管路完成连接，清晰区分了溶液回路与制冷剂回路的走向。建模阶段对每个功能部件都做了精细化的结构还原：立式圆柱形发生器设置了观察视镜与控制按钮面板，外部包覆保温层结构，顶部预留制冷剂蒸汽出口管路；卧式冷凝器与立式吸收器分别布置在框架对应位置，外部设置散热结构；溶液热交换器采用套管式结构，实现浓稀溶液的热量回收；管路系统根据输送工质的不同做了色彩区分，红色管路为高温浓溶液管路，绿色管路为冷却水回路，黄色管路为制冷剂回路，黑色管路为低温稀溶液管路，同时在关键管路段设置了阀门、视液镜、流量计等辅助元件，还原真实系统的控制与检测功能。材质渲染阶段，金属框架采用哑光碳钢材质，压力容器部件采用抛光不锈钢材质搭配局部保温层的哑光橡塑材质，管路根据色彩区分赋予对应的金属烤漆材质，阀门、仪表等元件采用镀铬金属与工程塑料结合的材质表现，地面设置防滑金属格栅底座，整体渲染采用影棚级光照环境，通过柔和的阴影与反射效果突出各部件的结构层次与空间位置关系。设计思路上充分考虑太阳能驱动制冷系统的紧凑性需求，将所有部件集成在统一框架内减少占地面积，管路走向尽量缩短流程长度降低流动阻力，各部件的安装位置预留了检修操作空间，既还原了太阳能吸收式制冷机的真实工作结构，也直观展现了太阳能电池冷却配套系统的工作流程，可用于太阳能制冷系统的原理展示、结构教学与方案验证使用。
