框架式测地圆顶冷凝集水装置结构设计

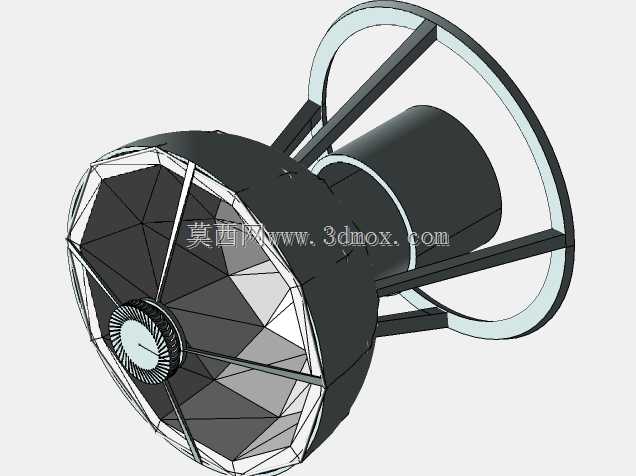

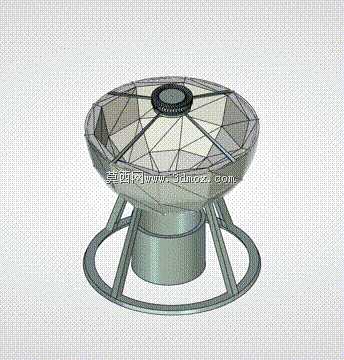

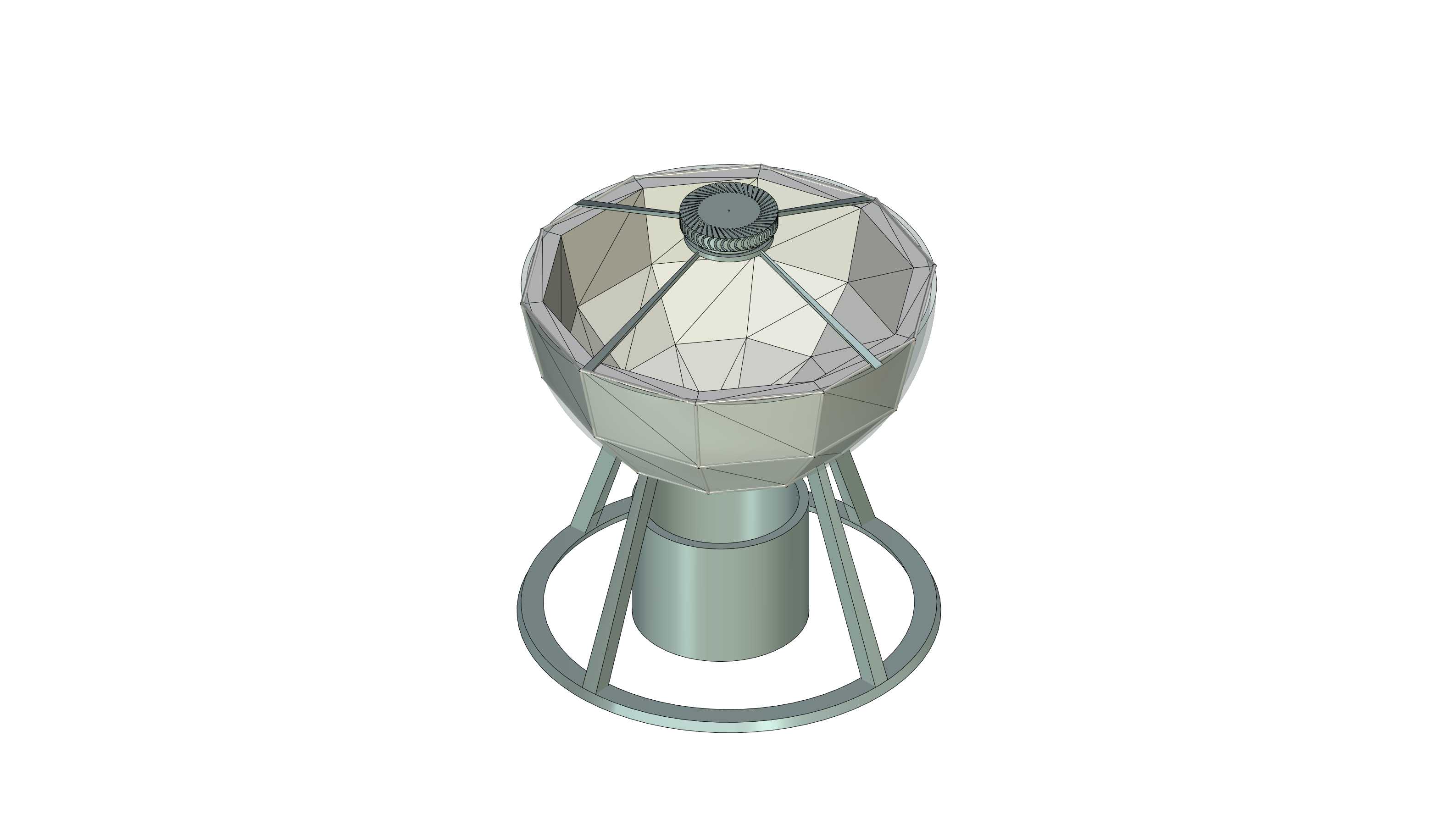

在干旱少雨、淡水资源获取难度较大的野外作业站点、偏远荒漠观测点或是高海拔值守区域，空气中蕴含的气态水是可被回收利用的潜在水源，这类框架式测地圆顶集水装置，正是针对低湿度环境下的空气凝水回收需求开发的专用设备。不同于常规的露台式集水设施，该装置采用铝管拼接成测地圆顶的框架主体，圆顶表面敷设拉伸薄膜作为凝露附着面，依托框架的三角形稳定受力结构，整体抗风载能力远高于同投影面积的平面集水结构，可在常年大风的开阔野外区域稳定布设，无需额外搭建复杂的混凝土锚固基础，仅通过底部环形支撑座配合地脚螺栓即可完成固定，安装边界要求低，适配砂石、硬土等多种野外场地条件。

装置顶部设置的涡轮导流板是核心功能组件之一，其作用并非主动送风，而是依托自然风穿过导流结构时产生的负压效应，带动圆顶覆盖区域的空气持续定向流动，让含有水汽的空气不断与温度低于露点的薄膜表面接触，提升凝露生成效率，避免圆顶下方出现空气滞留区导致凝水效率下降。圆顶表面生成的冷凝液会顺着薄膜的拼接缝隙向下汇流，最终全部汇入下方的圆柱形容器内完成存储，整个凝水、汇流、收集过程无需外接动力源，完全依托自然环境条件完成水资源收集，适配无稳定电力供应的偏远布设场景。

从结构设计逻辑来看，测地圆顶的杆件采用标准化铝管裁切，所有连接节点均通过螺栓与螺母完成拼接，无特殊定制的异形焊接件，现场组装时无需专用焊接设备，普通作业人员参照装配流程即可完成整机组装，后期维护时若出现杆件变形、薄膜破损，可直接替换对应规格的备件，运维成本极低。圆顶的有效集水表面积不小于20平方米，在昼夜温差达到10摄氏度以上、空气相对湿度高于30%的环境下，可实现稳定的凝水收集，收集到的冷凝液经过简单过滤处理后，即可满足站点值守人员的非饮用生产用水需求，或是用于周边耐旱植被的灌溉补给。底部的三脚支撑搭配环形底圈的结构，将圆顶整体抬离地面一定高度，既可以避免地面扬尘直接附着在薄膜表面降低凝露附着效率，也能防止夏季地表高温传导至集水容器，导致已收集的冷凝液再次蒸发损耗，同时预留的容器安装空间可适配不同容积的储水部件，可根据站点的实际用水需求灵活更换储水单元，无需改动上部的集水主体结构。
