耕耘机支撑行走轮总成结构设计

项目分类:3D模型 发布时间:2021-08-17 ID:238082
  • 耕耘机支撑行走轮总成结构设计
  • 耕耘机支撑行走轮总成结构设计
  • 耕耘机支撑行走轮总成结构设计
  • 耕耘机支撑行走轮总成结构设计
  • 耕耘机支撑行走轮总成结构设计
  • 耕耘机支撑行走轮总成结构设计
  • 耕耘机支撑行走轮总成结构设计
  • 耕耘机支撑行走轮总成结构设计
  • 耕耘机支撑行走轮总成结构设计
  • 耕耘机支撑行走轮总成结构设计
  • 耕耘机支撑行走轮总成结构设计
  • 耕耘机支撑行走轮总成结构设计
  • 耕耘机支撑行走轮总成结构设计
  • 耕耘机支撑行走轮总成结构设计
  • 耕耘机支撑行走轮总成结构设计

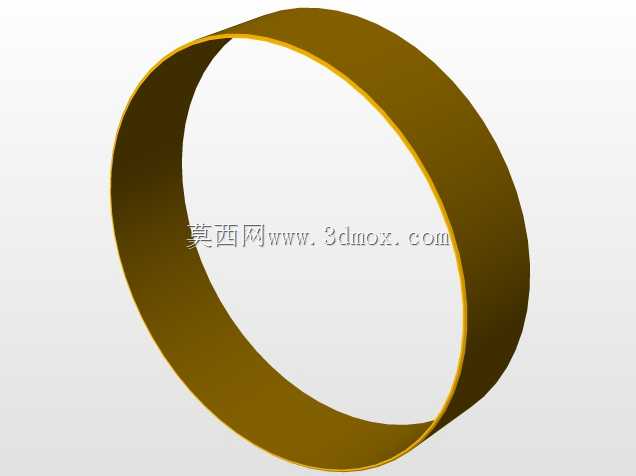

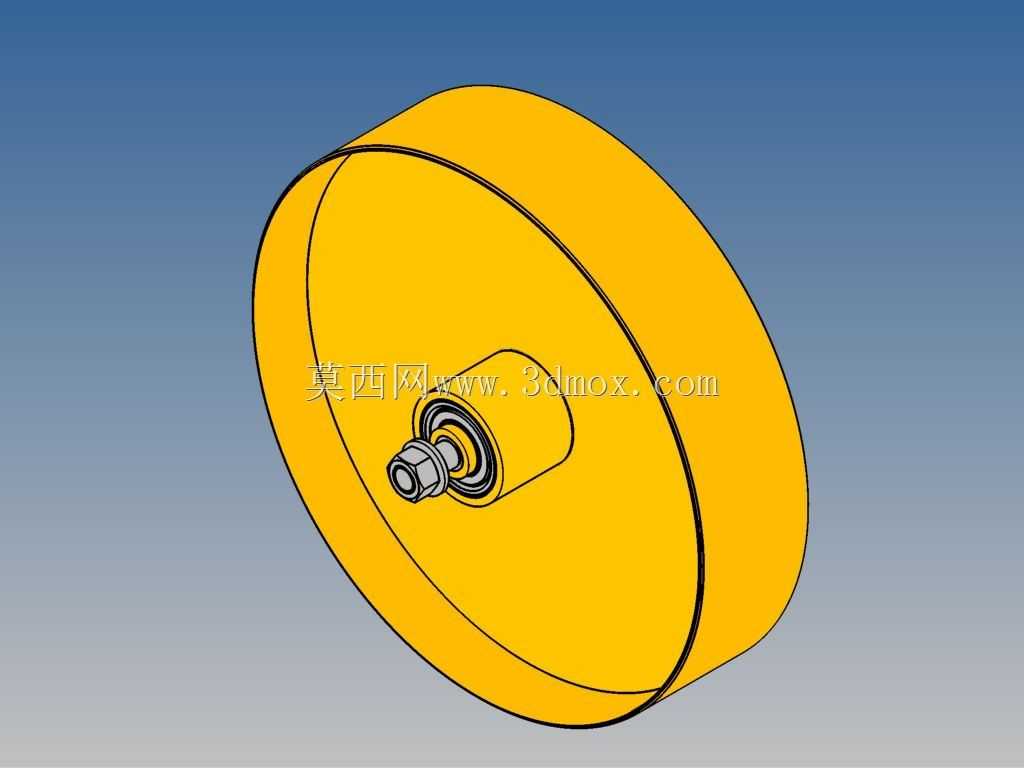

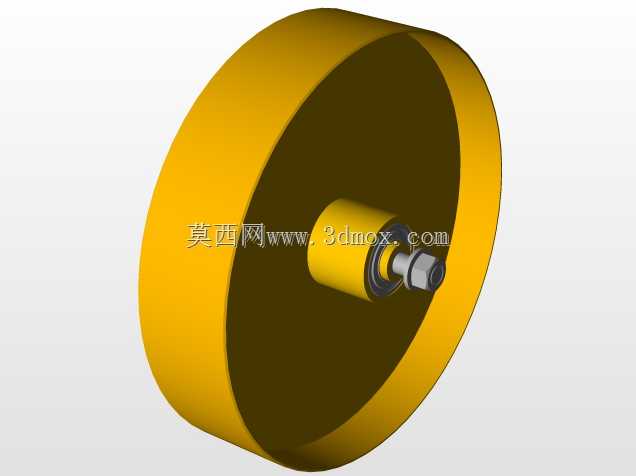

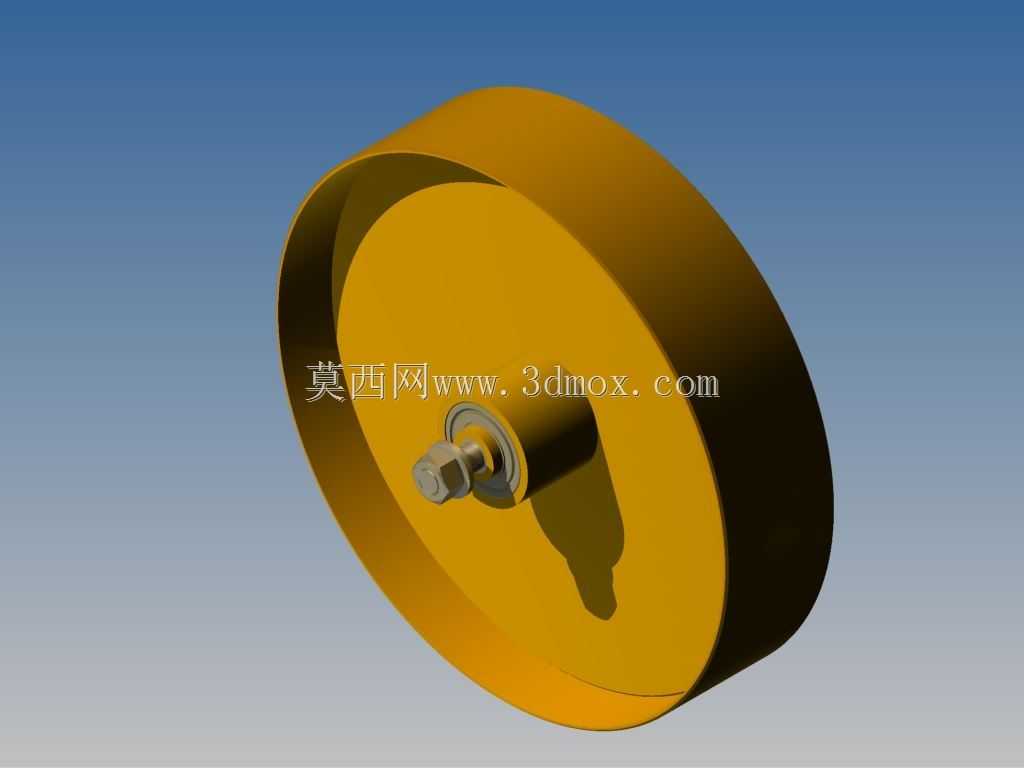

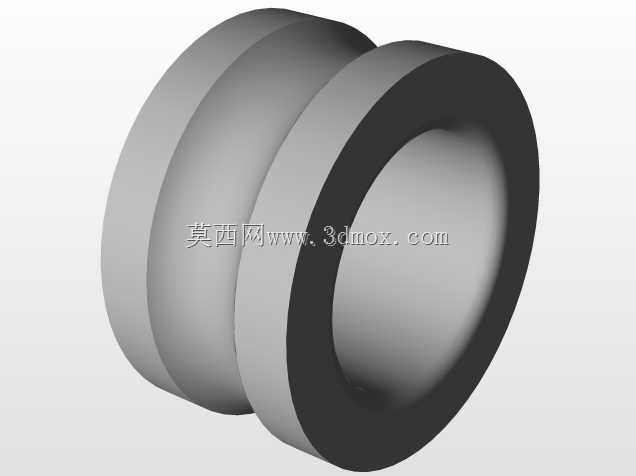

该轮体总成多用于小型耕耘设备的作业深度限位与机身支撑场景,在田间作业时贴地滚动,配合耕具控制入土深度,同时承担设备局部承重,避免耕具因地面起伏出现作业深度忽深忽浅的问题,也能在设备转场时作为辅助行走部件降低拖拽阻力。轮体采用宽幅轮面设计,接触土壤时压强更低,在松软耕地中不易出现深陷卡滞的情况,轮缘做了加厚处理,可抵御田间碎石、作物根茬的磕碰,降低长期作业后的变形概率。

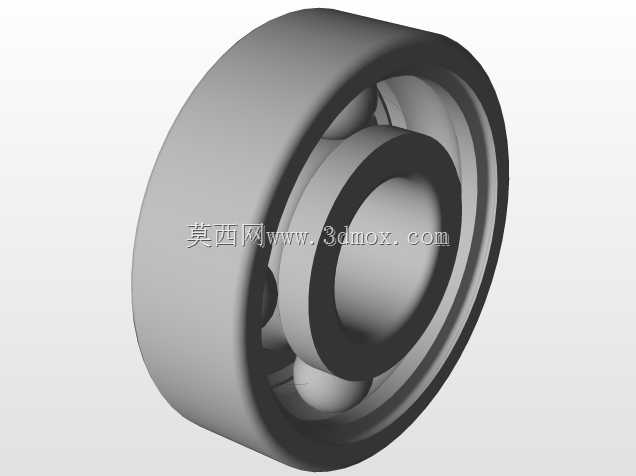

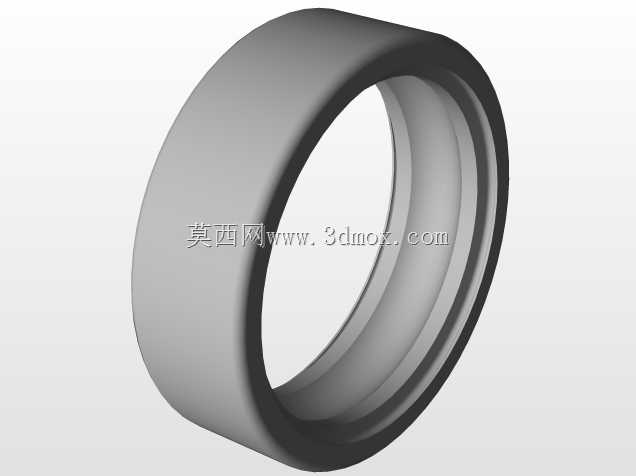

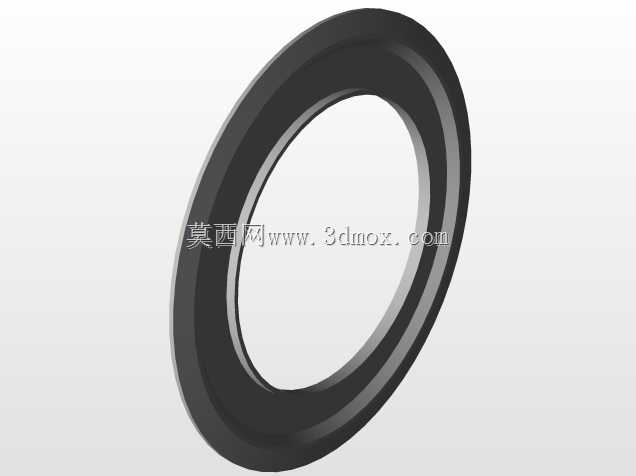

设计阶段优先考虑了田间工况的复杂性,轮体与转轴的配合处预留了足够的润滑与密封空间,避免泥沙进入配合面造成磨损卡滞;转轴端部采用紧固件锁止的结构,可快速完成轮体的拆装维护,农户在田间即可完成简易检修,无需专用工装。轮体的安装支座直接对接耕耘机的机架连接位,安装孔位的同轴度经过校核,保证轮体滚动时无偏摆,不会出现额外的侧向力拉扯机架。

从安装边界来看,轮体的轴向宽度可适配多数小型耕耘机的机架安装间距,转轴伸出长度可根据机架的连接板厚度做适配调整,轮体转动的最大外圆轮廓与周边耕具、机架杆件预留了安全间隙,作业过程中不会出现运动干涉。轮体的支撑高度可通过机架上的调节位进行调整,以此匹配不同耕深的作业需求,当需要浅耕作业时上调轮体高度,深耕作业时下调轮体位置,调节逻辑简单直接,无需复杂操作。

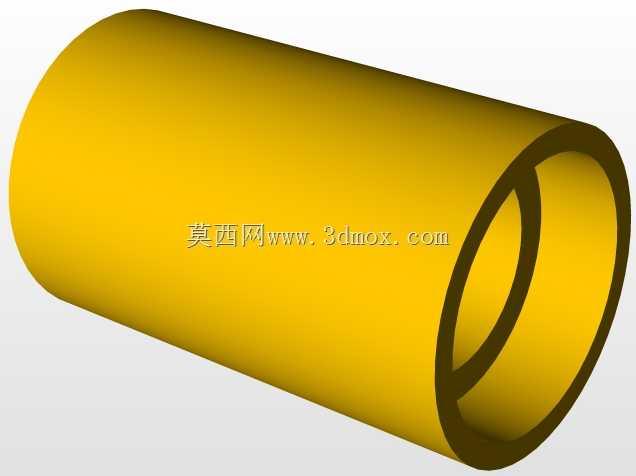

该结构没有冗余的复杂设计,所有零部件都围绕耐磨、易维护、工况适配三个核心目标选型,轮体本身采用一体式成型结构,不存在拼接焊缝开裂的隐患,转轴采用标准圆钢加工,配件通用性强,出现磨损后可快速替换,无需定制特殊备件。在三维建模过程中,轮体的曲面弧度、转轴的配合公差、紧固件的装配位置都按照实际加工尺寸1:1还原,可直接用于结构干涉校验与作业工况模拟,也能为同类农机行走限位部件的设计提供参考。
