双层带筋重载设备支撑固定座

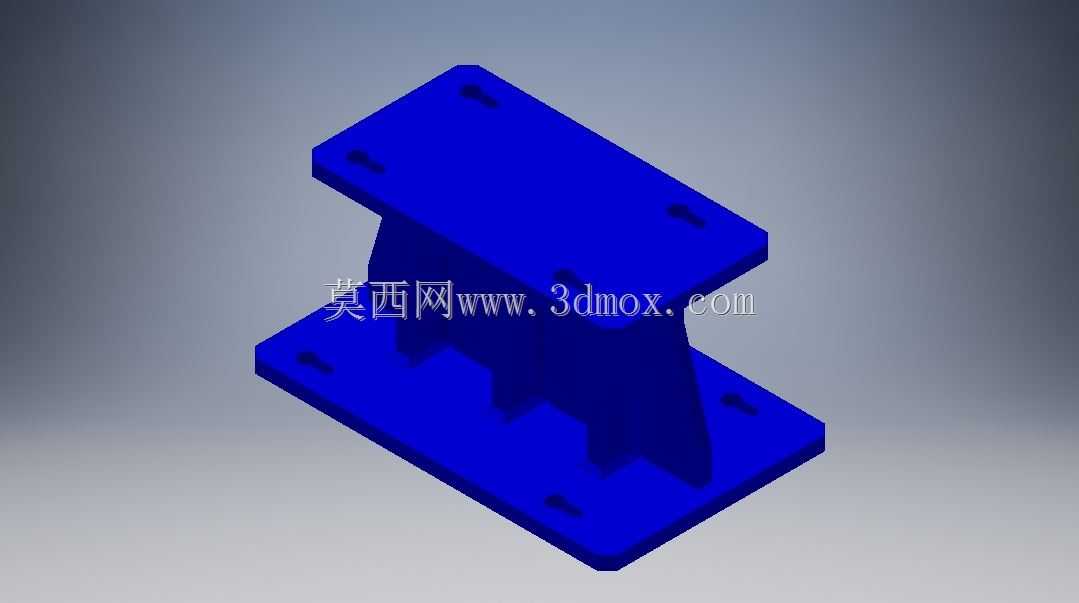

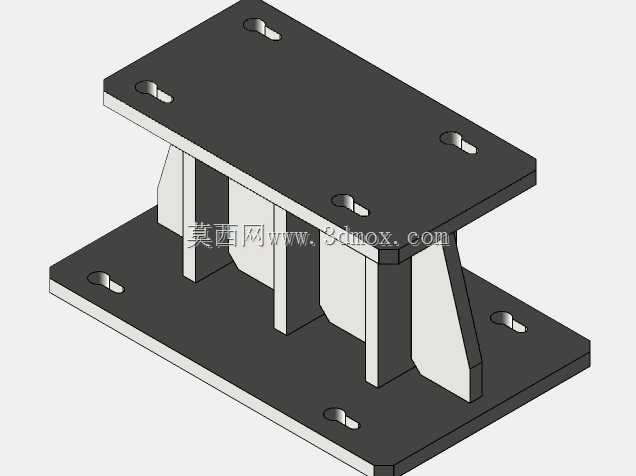

该支撑固定座采用上下双层平行安装板搭配中间竖向加强筋的结构形式，整体为一体式成型结构，主要用于工业设备中需要跨距承载、分层固定的连接场景，常见于自动化生产线工位架、小型专用设备机身、工装夹具基座以及输送线侧边附属机构的安装定位，能够为上方搭载的阀组、传感器支架、小型动力头或操作面板提供稳定的刚性支撑，同时下层板可直接固定在设备台面、型材框架或地面预埋板上，实现上下两层部件的空间错位安装，减少额外拼接支架的使用。

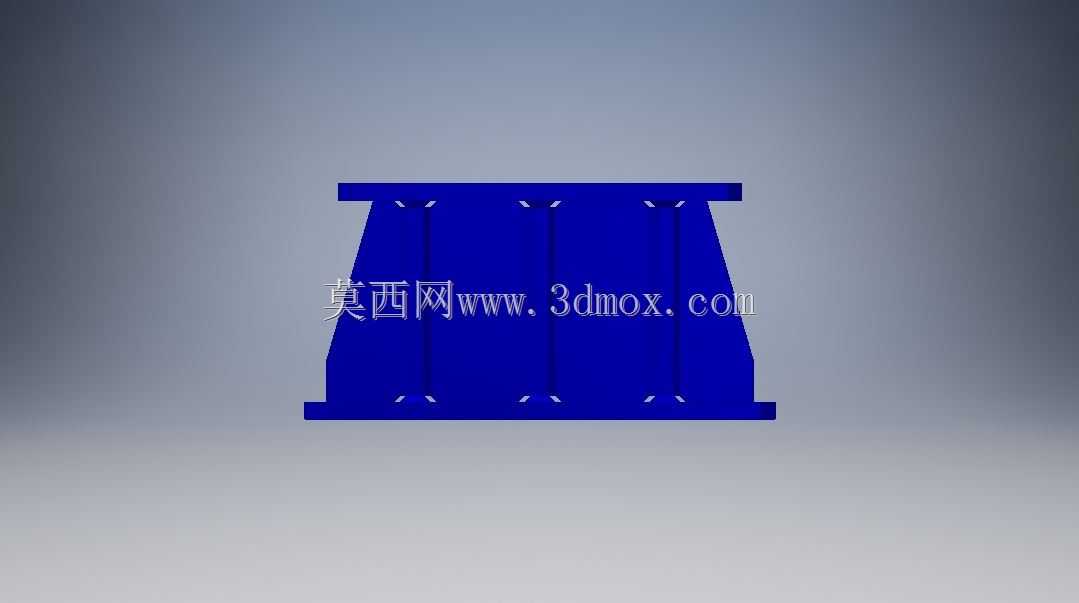

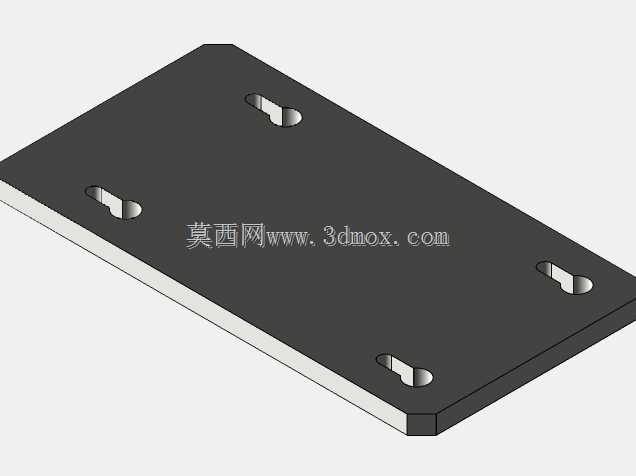

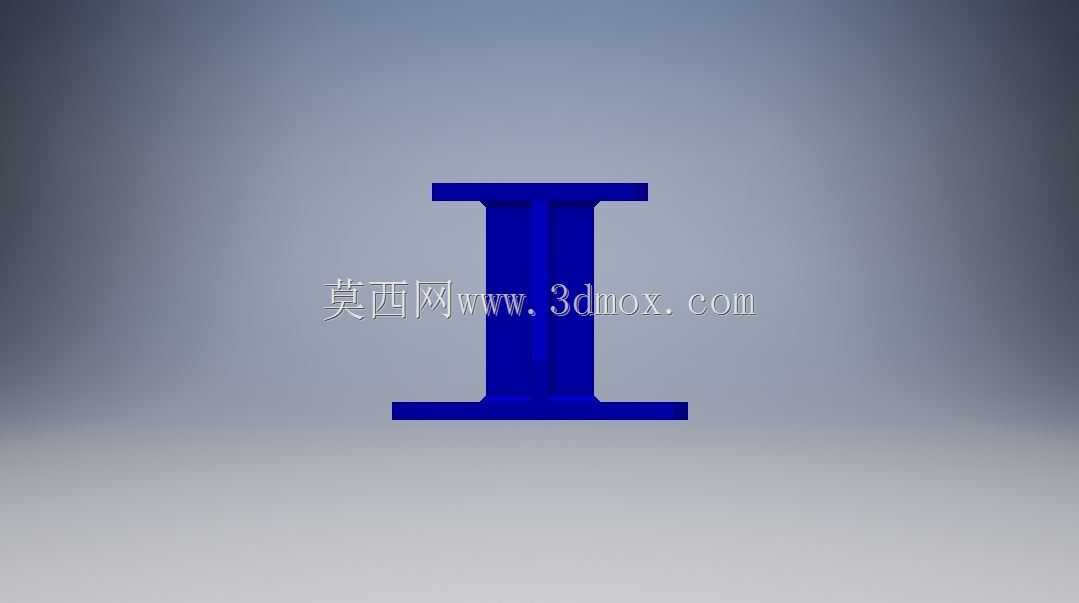

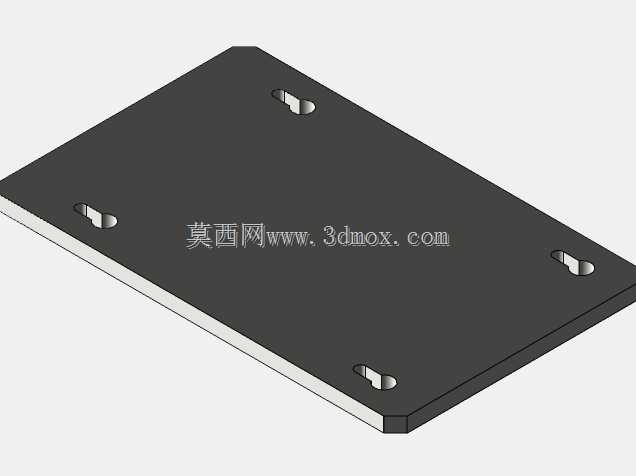

从受力设计角度看，中间的连接筋板并非简单直板，而是采用了与上下板等宽的渐变过渡结构，筋板与上下安装板的交接处做了圆弧过渡处理，可有效降低应力集中系数，在承受竖向压载、偏置弯矩以及设备运行产生的小幅振动时，筋板能够将上层载荷均匀传递至下层安装面，避免单层板悬空受力出现的翘曲变形。上下两层安装板均为矩形平板结构，板面上对称开设了长圆形安装孔，这类孔型相比圆孔拥有更大的安装调节余量，装配时可根据对接部件的实际孔位偏差沿孔长方向微调位置，降低了配对件的加工精度要求，也方便后期设备维护时的拆装对位，孔位沿板件中心线对称分布，保证锁紧后受力均衡，不会出现单侧锁紧导致的座体偏移。

在安装边界方面，下层安装板的整体外轮廓尺寸决定了座体的最小安装占地空间，布置时需要在安装面预留出超出板件边缘至少一个螺栓扳手空间的操作距离，上层板的安装孔位间距则直接匹配上方被支撑部件的底部接口尺寸，选型时需要核对上层板的有效承载面尺寸是否完全覆盖被支撑件的安装接触面，避免局部悬空导致的受力断裂。座体总高为上下两层板的间距加上板厚，该高度尺寸决定了被支撑部件的最终安装标高，设计时已经兼顾了常规设备旁侧附件的操作高度，既不会因过高导致支撑稳定性下降，也不会因过低无法满足管线排布、部件避让的空间需求。

实际应用中，这类支座常替代焊接式定制支架，一体式结构无需现场焊接拼装，安装后不会出现焊缝开裂、拼接错位的问题，表面统一的涂装处理也能适应车间内多油污、多粉尘的环境，可配合螺栓、减震垫一同使用，进一步降低设备运行振动向基座传递的幅度，在一些需要频繁调整工位布局的生产线中，统一规格的支撑座还能实现不同工位部件的互换通用，减少非标定制件的种类与库存压力。
