钣金类侧向支撑外侧固定结构件

　　在各类工业设备的机架装配、小型机电产品的内部结构固定场景中，这类侧向支撑外侧构件是承担局部载荷传递、限制部件侧向位移的核心小尺寸结构件，日常多应用在电控柜内部元件挂载、小型输送线侧边挡料结构安装、自动化设备的走线架辅助固定等场景，别看单零件体积不大，在整套装配结构里往往承担着抵消侧向倾覆力、为相邻部件提供稳定安装基准的作用，一旦支撑件的折弯角度偏差、安装孔位同轴度超差，很容易导致后续挂载的部件出现装配错位，长期受交变载荷作用时还会出现焊缝或折弯处疲劳开裂的问题。

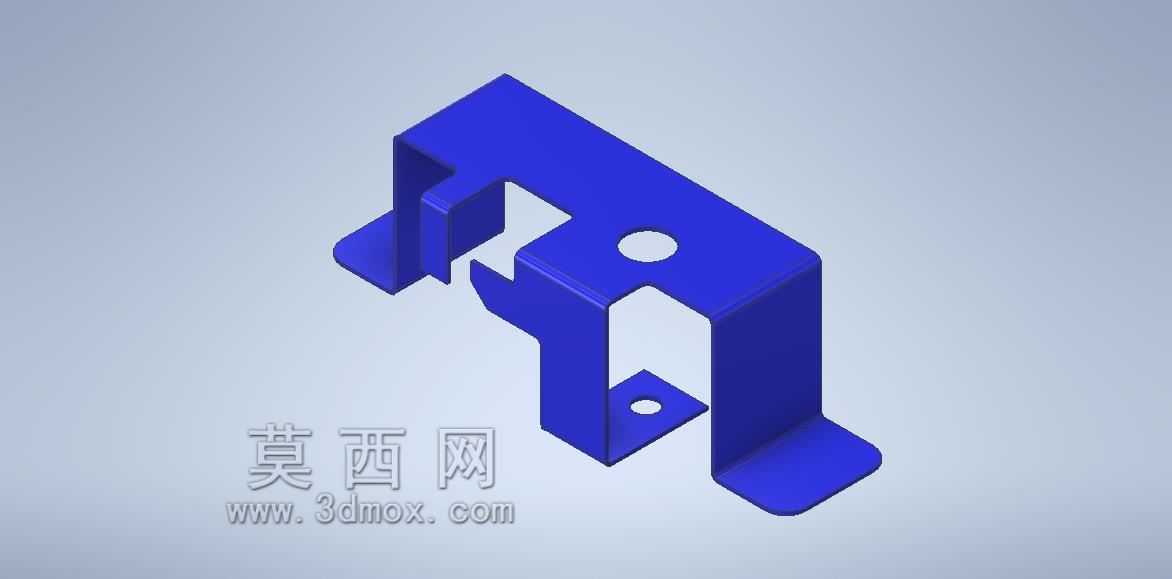

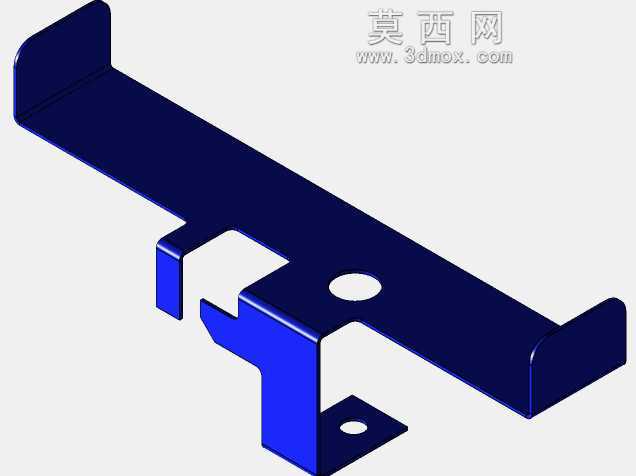

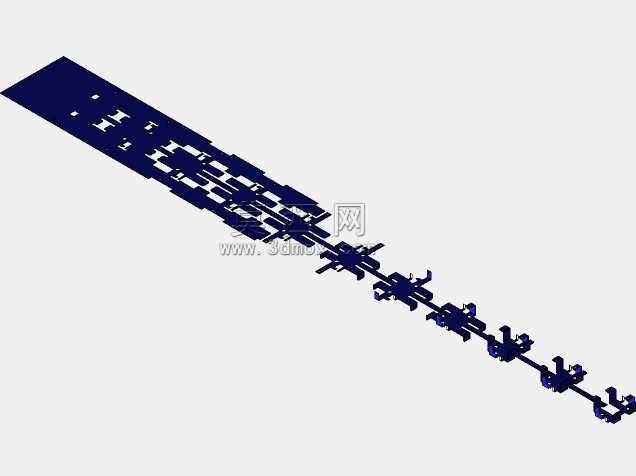

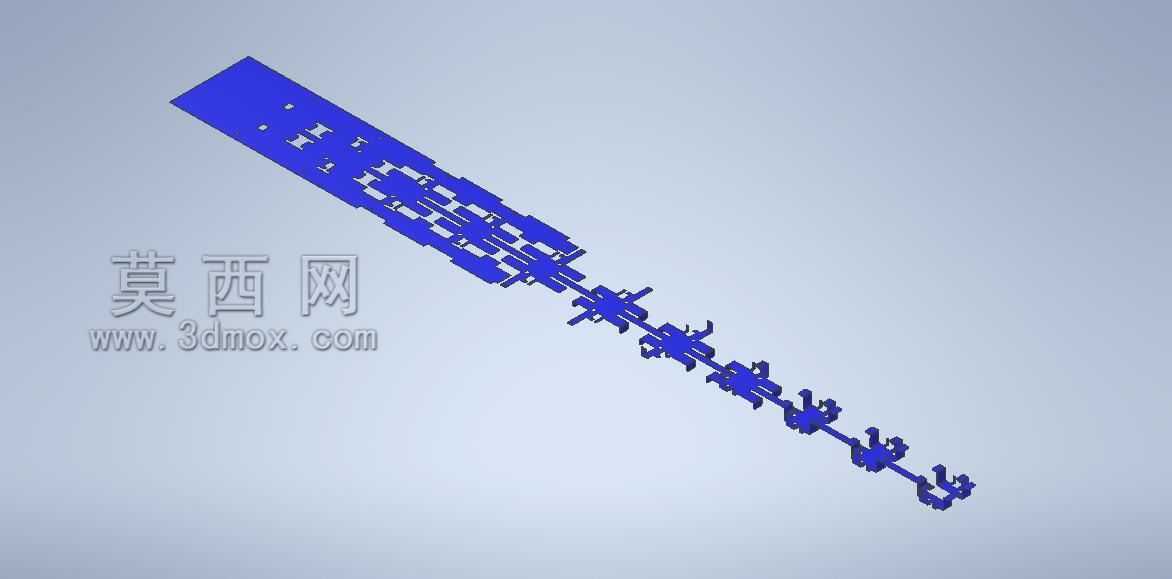

　　从结构设计逻辑来看，这个零件采用等厚薄板钣金折弯成型的方案，没有额外的焊接拼接工序，所有结构特征都通过冲压、折弯两道核心工序完成，适合批量冲压生产，能有效控制单件加工成本。主体采用U型折弯的主体框架，两个向下延伸的支脚末端做了外翻的平直安装边，每个安装边上都预留了圆形安装过孔，安装时可以通过螺栓穿过这两个孔位，将整个支撑件固定在底部的安装基准面上，两个支脚的跨距经过匹配计算，能保证固定后整个支撑件不会出现绕安装螺栓的转动趋势，无需额外增加定位销就能实现稳定的初定位。主体的上半部分做了异形的缺口避让设计，这个缺口不是随意开设的，是为了匹配相邻装配部件的凸起结构，避免装配时出现结构干涉，同时在主体上部的平面上也预留了一个圆形安装孔，用来固定需要侧向支撑的目标部件，孔位的位置刚好对应被支撑部件的重心投影线附近，能让支撑力的传递路径更短，减少支撑件本身承受的弯矩。

　　从安装边界来看，零件的整体高度要匹配被支撑部件距离安装基面的悬空高度，两个外翻支脚的总宽度要适配安装基面的预留安装空间，不能超出相邻部件的排布间隙，支脚末端的外翻边做了小圆角处理，避免安装时划伤操作人员的手部，也不会刮破相邻布设的线缆外皮。折弯处的内R角匹配板材厚度设置，既不会因为R角过小导致折弯处出现应力集中开裂，也不会因为R角过大导致折弯后尺寸超差，影响装配贴合度。零件的所有外露边缘都做了去毛刺处理，没有尖锐的冲切毛边，符合机械装配的安全规范。

　　在实际选型使用时，这类支撑件的板材厚度要根据实际承受的侧向载荷大小调整，如果是用来支撑较重的电气元件或者受冲击载荷的部件，需要适当增加板材厚度，或者在折弯处增加压筋结构来提升整体刚性，避免受力后出现折弯变形。安装时要保证两个底部安装面完全贴合基准安装面，如果安装面存在倾斜，会导致支撑件装配后存在内应力，长期受力后容易出现变形失效。上部的安装孔和被支撑部件的连接要采用平垫加弹垫的防松组合，避免设备运行过程中的振动导致螺栓松动，出现支撑失效的问题。

　　不同于型材焊接的支撑结构，这种一体折弯的钣金支撑件不需要后续的打磨、喷漆等多道后处理工序，采用镀锌板材加工时本身就具备不错的防锈能力，适合在普通室内工业环境下长期使用，整体重量更轻，安装时单人就能完成对位和螺栓紧固，不需要额外的吊装辅助，在小载荷的侧向支撑场景下，相比定制机加工的支撑零件，加工周期更短，单件成本能降低六成以上，是设备装配中性价比很高的一类结构固定零件。
