德森霍德提拉设备支撑条结构设计

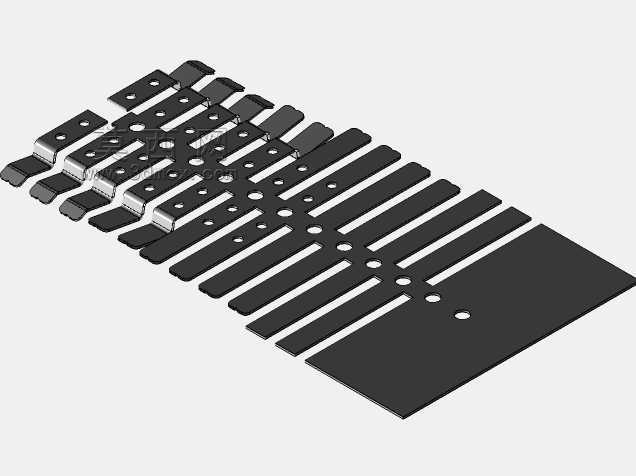

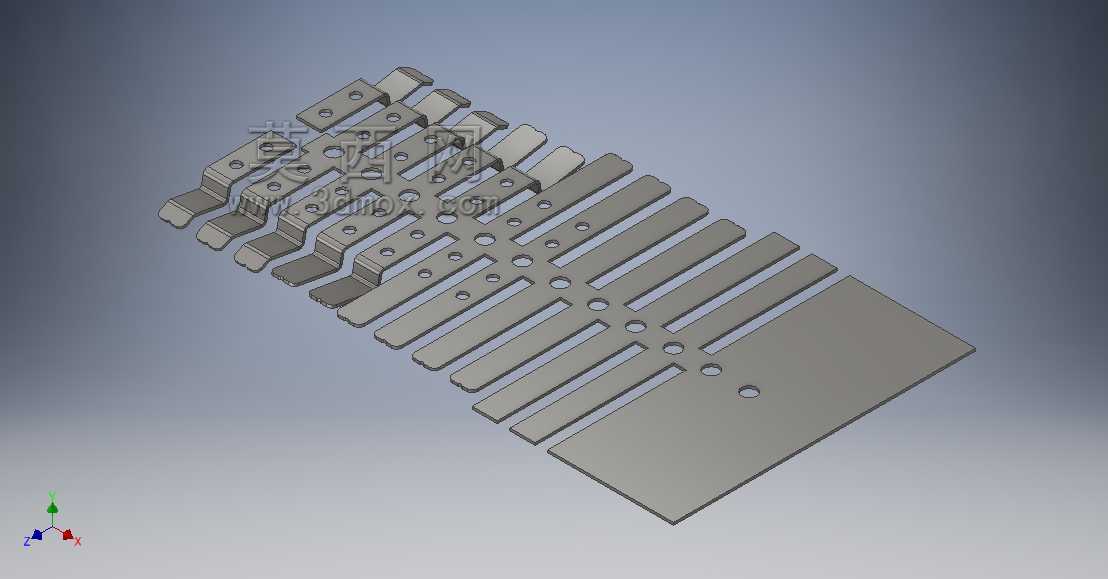

　　这款支撑构件主要面向自动化输送线、物料分拣设备的侧边承托场景设计，在实际产线布局中，这类条型支撑件多安装在输送机架的两侧横梁上，用来承托滑动的料盒、工装板边缘，或是作为光电传感器的安装基准条，避免输送过程中物料偏移卡滞。从结构上看，整体采用长条形钣金冲压成型，主体为平直的平板基底，一端延伸出多组等间距排布的分叉弹片结构，每段弹片上都预制了圆形安装孔，既可以通过螺栓直接固定在机架型材上，也能借助弹片自身的微形变抵消设备运行产生的小幅振动，减少连接处的应力集中。

　　设计阶段首先考虑的是安装适配性，基底段预留的三个同轴安装孔，孔位间距匹配市面上主流40系列铝型材的槽口中心距，不需要额外打孔就能直接装配，能大幅缩短现场安装的调整时间。分叉段的弹片宽度从根部到端部做了渐变收窄，既保证根部和主体连接的结构强度，又让端部具备合适的弹性余量，当输送的物料边缘存在尺寸公差时，弹片可以自适应贴合物料侧边，不会因为硬接触刮花物料表面，也不会因为间隙过大导致物料晃动。

　　从实际使用场景来看，这类支撑件在电子元件组装线、轻型包装输送线上的应用尤为广泛，相比一体式的固定导向条，这种带弹性分叉的结构不需要在安装时反复调整间隙，对装配工人的技术要求更低，后期维护时如果某一段弹片出现磨损，只需要更换对应位置的紧固件就能完成维护，不需要整体拆卸整条支撑件。设计时特意将所有安装孔做了沉头处理，螺栓装配后头部不会突出构件表面，避免和输送的物料产生剐蹭，所有边缘位置都做了R0.5的圆角去毛刺处理，既避免安装时划伤操作人员，也不会在长期使用中积留细小的物料碎屑。

　　尺寸边界上，整体长度适配1米段的标准铝型材机架，宽度控制在80mm以内，不会占用过多的输送线侧边空间，厚度选用1.5mm的冷轧钢板材质，兼顾结构强度和弹性形变需求，表面做黑色喷塑处理，具备基础的防锈能力，适配车间多尘、有少量切削液飞溅的工作环境。分叉段的每个弹片长度一致，相邻弹片之间的间隙控制在3mm，既避免间隙过大导致小尺寸物料卡入，也能保证每个弹片独立形变互不干扰，当某一段弹片受外力挤压时，不会连带相邻弹片产生形变，保证整条支撑的导向稳定性。

　　在建模过程中，所有冲压折弯位置都预留了合理的折弯系数，钣金展开后没有工艺缺口冲突，完全适配常规数控冲床的加工工艺，不需要额外开定制模具就能批量生产，加工成本控制在较低区间。基底段的平面度公差控制在0.2mm以内，安装后不会出现翘曲问题，保证和机架横梁的贴合度，弹片端部的平面度公差适当放宽到0.5mm，预留出弹性形变的余量，不会因为加工精度过高增加不必要的生产成本。实际装配测试中，这款支撑件可以适配重量在5kg以内的轻型物料输送导向，在1m/s的输送线速度下运行无明显异响，弹片经过10万次往复挤压测试后无永久形变，完全能满足常规轻型自动化产线的长期使用需求。
