注塑用简易冷冲模架结构三维设计

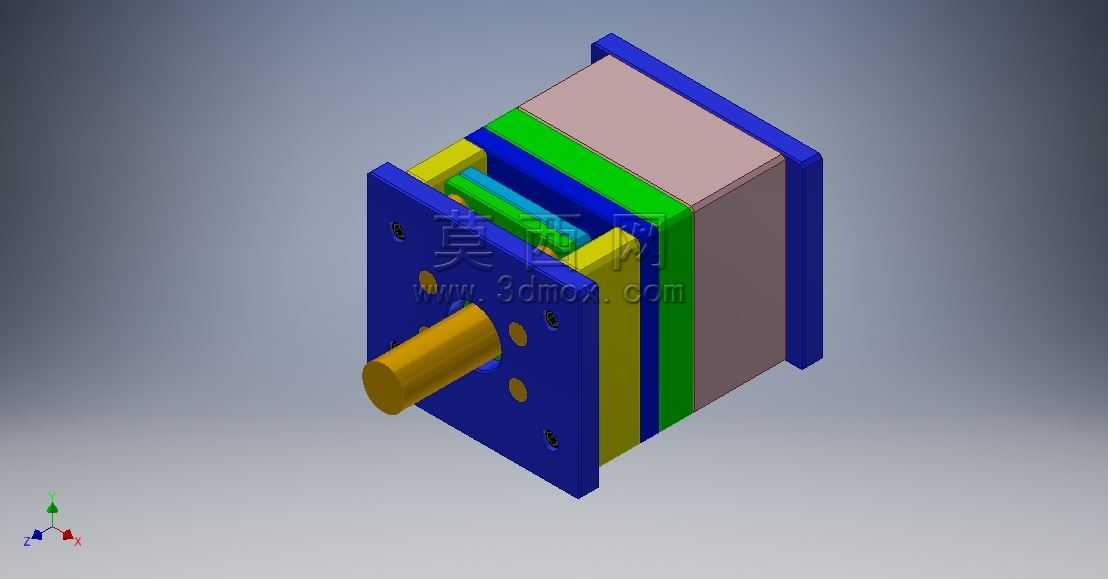

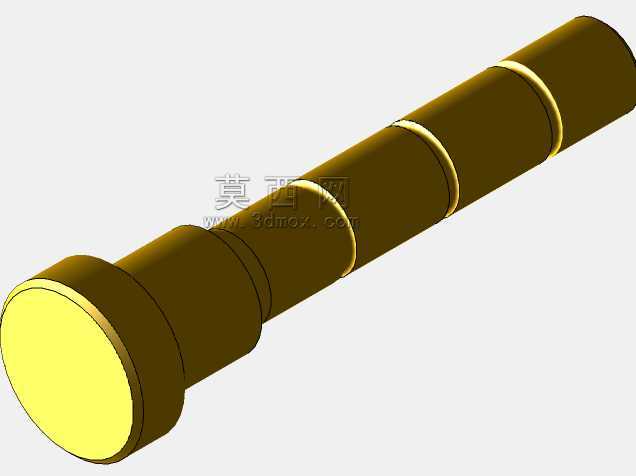

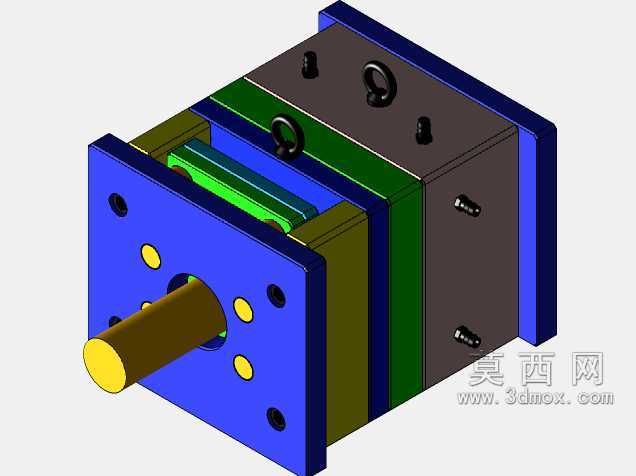

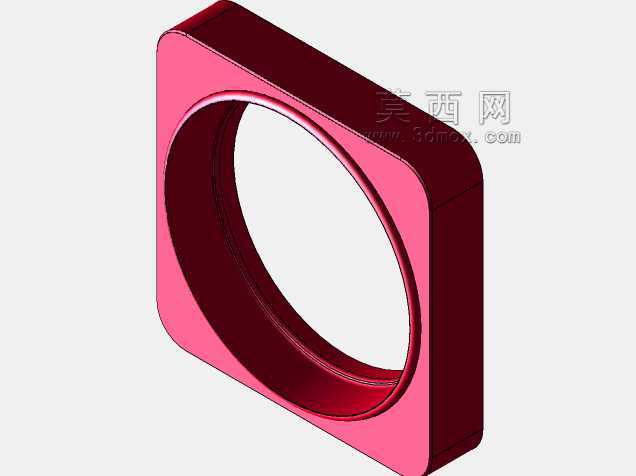

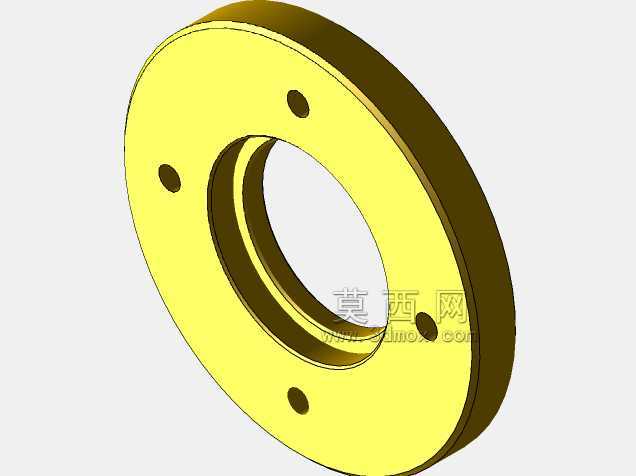

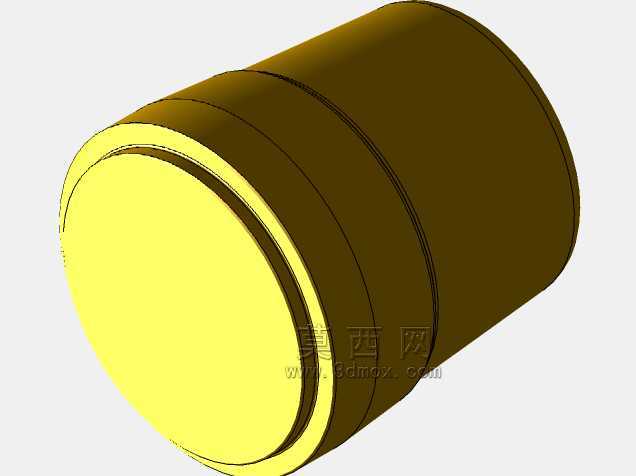

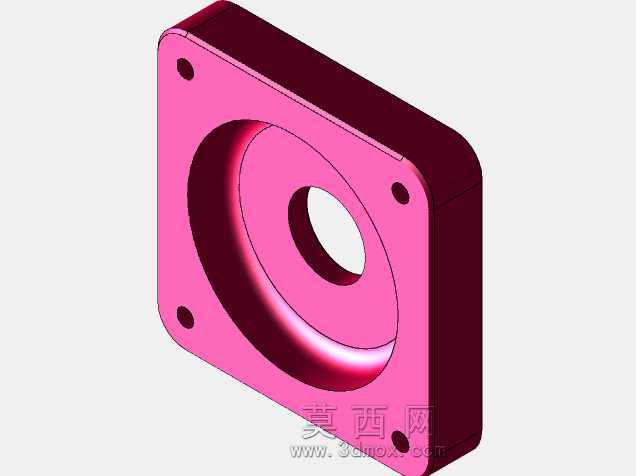

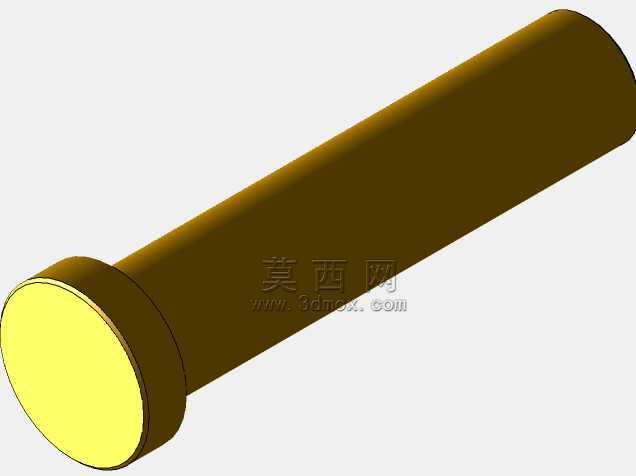

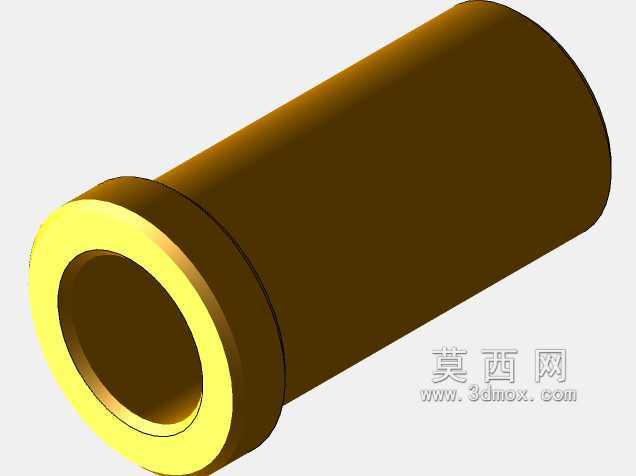

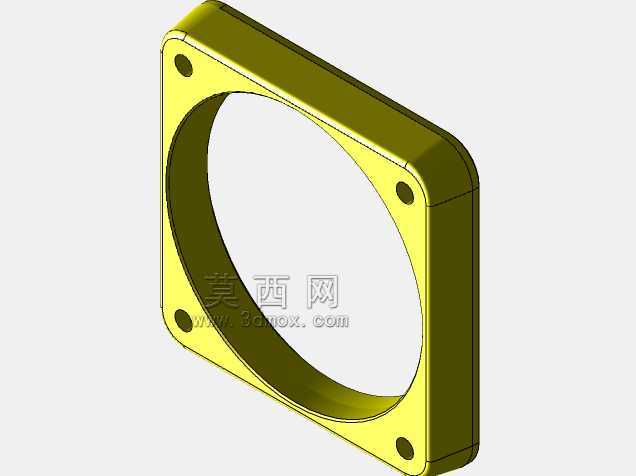

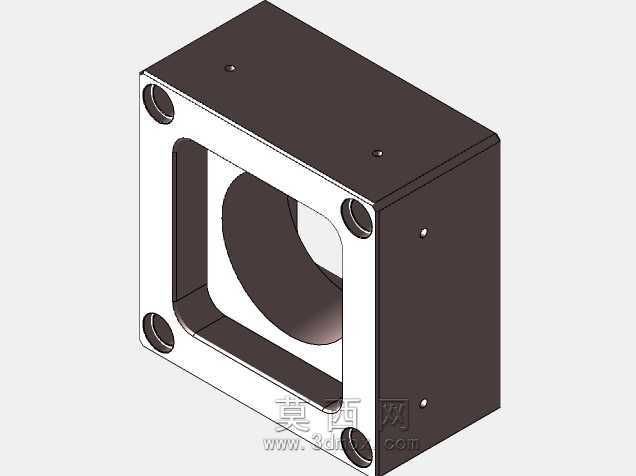

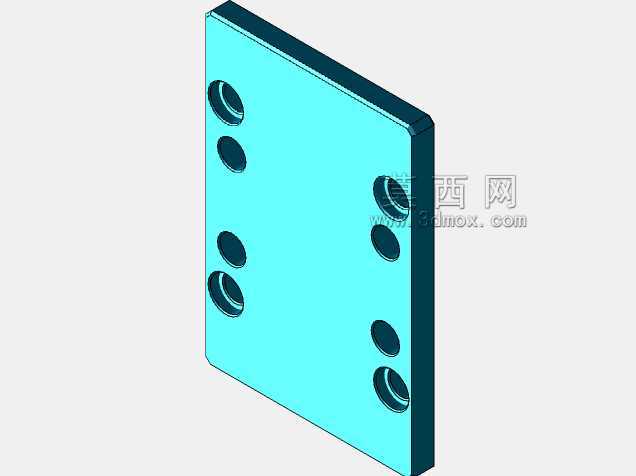

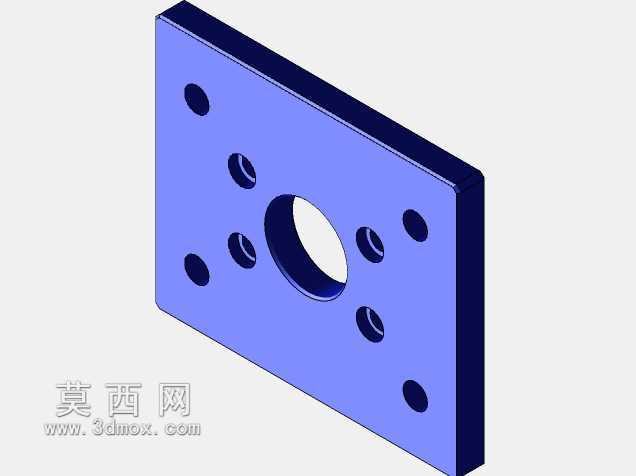

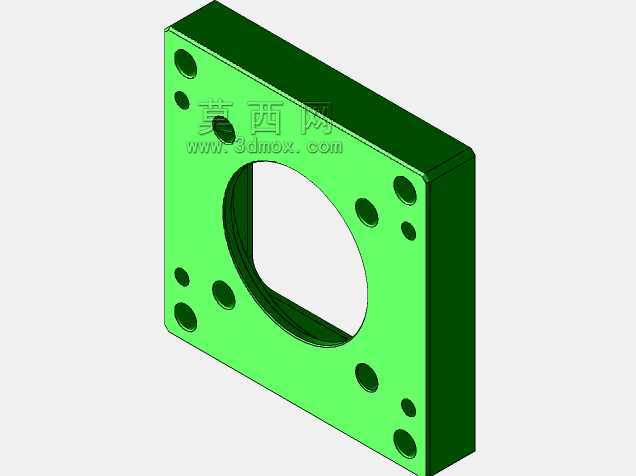

　　这套模架结构针对小批量注塑生产场景开发，适配日常塑料容器类制品的成型需求，在小型注塑加工车间、产品打样阶段的应用占比不低，尤其适合结构简单、侧壁无倒扣的桶类塑料件生产，不需要额外设计复杂抽芯结构，能大幅缩短模具开发周期，降低前期开模投入成本。从结构布局来看，整套模架采用标准三板式叠层设计，从前端出料侧到后端射胶侧依次排布动模固定板、动模板、定模板、定模固定板，各层板件之间通过导柱导套实现精准合模导向，避免合模过程中出现错位飞边问题。前端伸出的导向柱为推板复位导向结构，合模时推板在弹簧作用下沿导向柱复位，开模时通过注塑机的顶杆推动推板，将成型后的制品从型芯上平稳顶出，顶出过程受力均匀，不会在制品表面留下明显顶针痕迹，

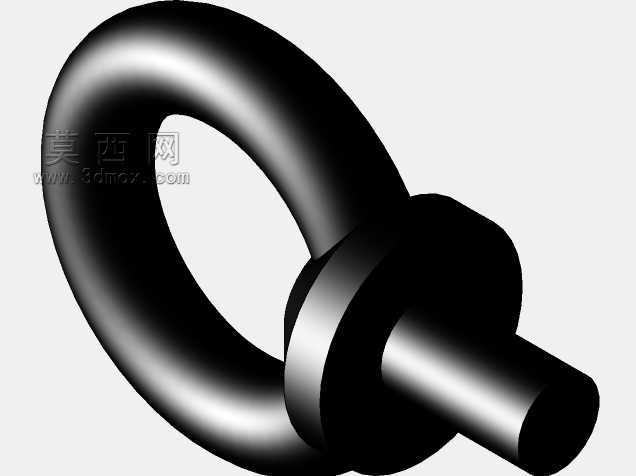

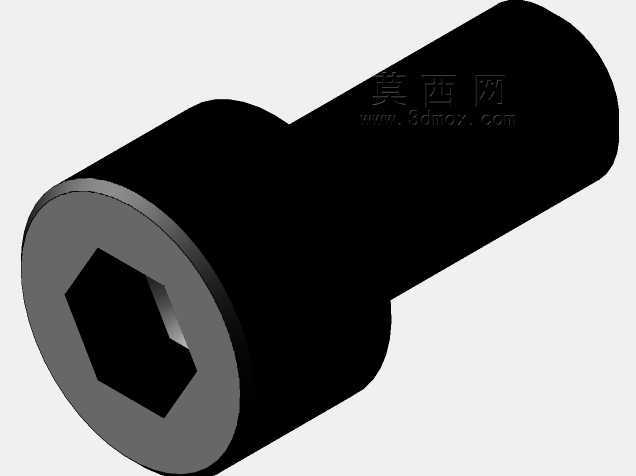

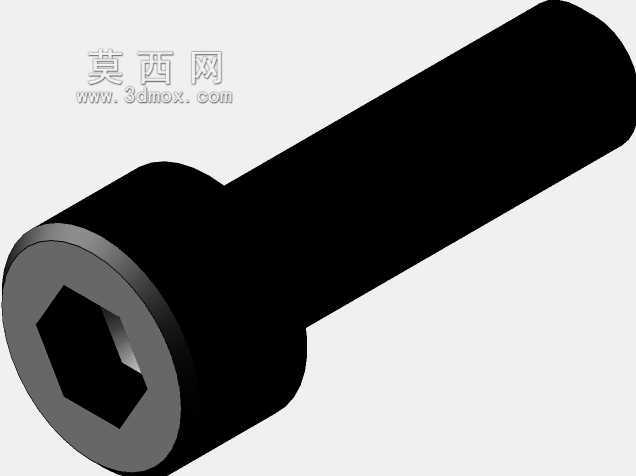

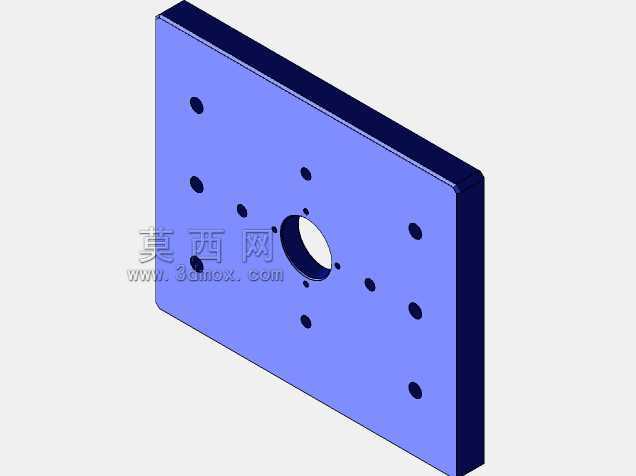

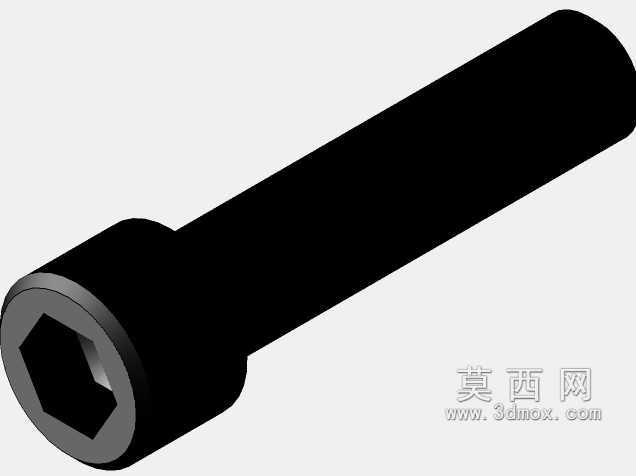

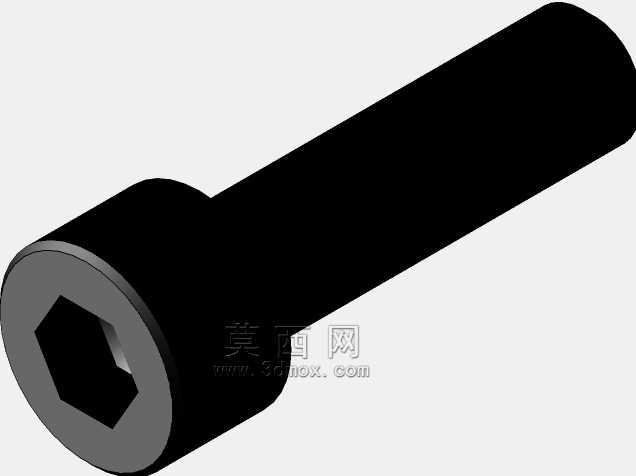

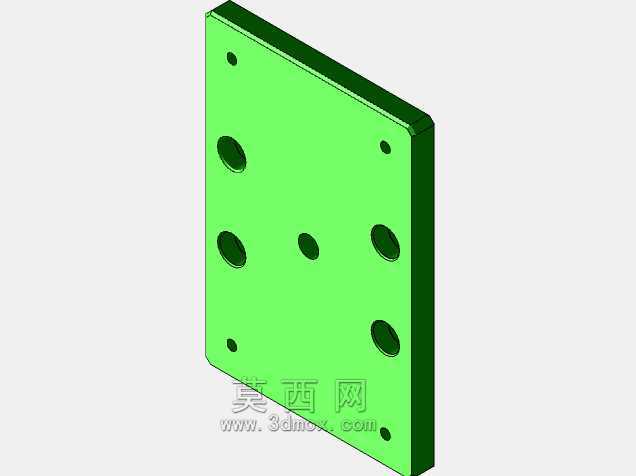

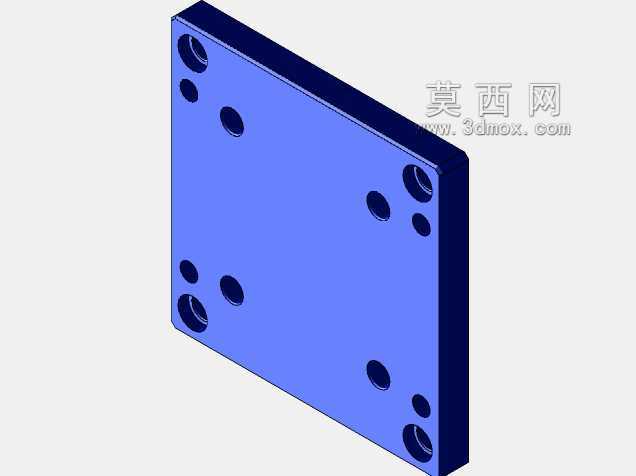

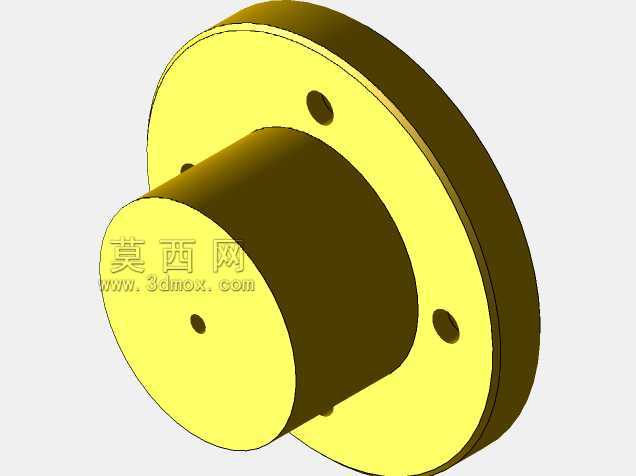

　　保证桶类制品的外观完整性。模架顶部设计的两个吊环为整模吊装受力点，单吊环承重满足整套模具重量的1.5倍安全系数要求，模具上机安装时通过吊环起吊，可快速对准注塑机的定位孔与锁模螺孔，减少上机调试的对位时间。各层板件的连接采用内六角圆柱头螺钉，螺钉排布沿板件边缘均匀分布，锁模时受力均匀，不会出现板件翘曲变形的问题，定模板与动模板之间的分型面贴合精度控制在0.02mm以内，避免射胶过程中出现溢料飞边。从安装边界来看，整套模架的长宽尺寸适配160吨级小型注塑机的拉杆间距，模架总厚度满足注塑机的最小模厚要求，不需要额外加装垫板，前端出料侧的伸出轴长度适配注塑机的顶出行程范围，顶出时不会出现顶出行程不足导致制品无法脱模的问题。

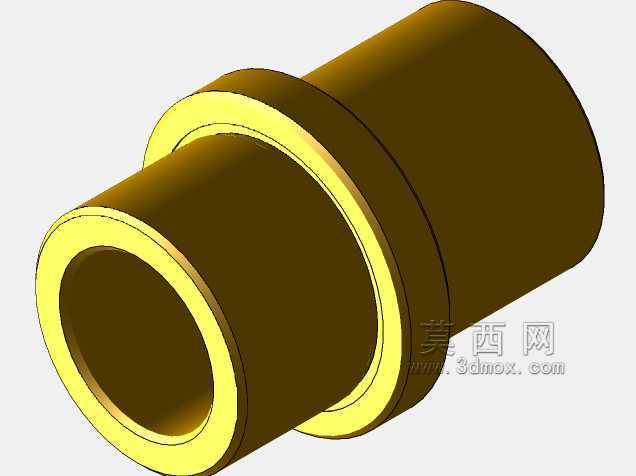

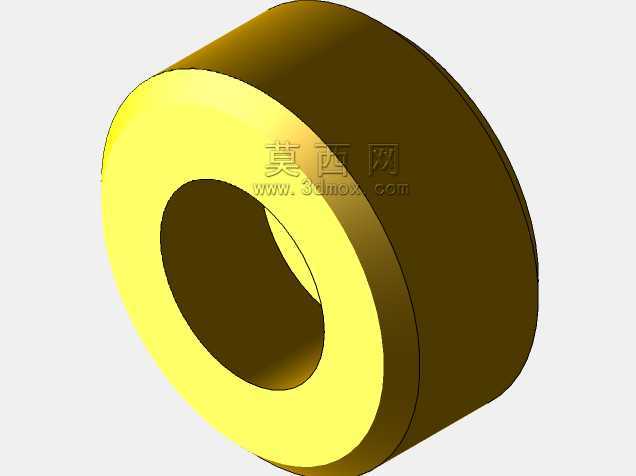

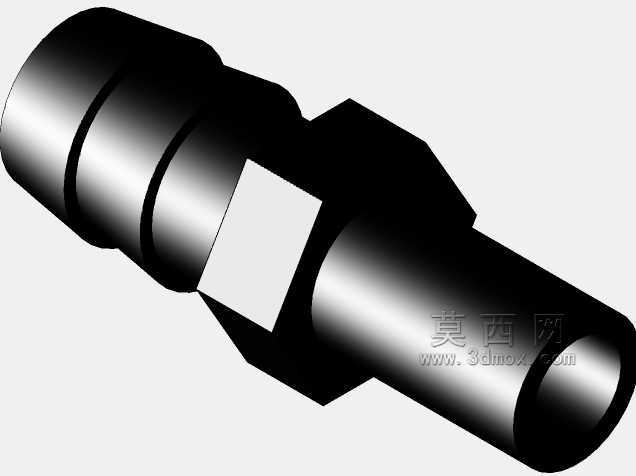

　　设计过程中优先考虑了加工便利性，所有板件均采用标准模架板材加工，导柱导套、螺钉、吊环均采用标准件，不需要定制特殊规格配件，后续维护更换配件时可直接采购标准件替换，降低维护成本。冷却水路的排布沿型腔周边均匀布置，进出水接头设置在定模固定板的后侧，接水管时不会与注塑机的射胶机构产生干涉，冷却水流速可满足PP、PE等通用塑料的成型冷却要求，成型周期可控制在30秒以内，适配小批量生产的效率需求。这套结构没有多余的复杂机构，整体刚性充足，在连续生产过程中板件变形量极小，成型的制品尺寸稳定性好，桶身的圆度、壁厚均匀度都能满足日常民用塑料桶的使用要求，不需要后续二次修边加工。针对日常使用中容易出现的导柱磨损问题，导套采用自润滑铜套材质，

　　长期合模往复运动也不会出现拉毛卡顿问题，定期加注润滑脂即可满足长期使用需求，不需要频繁更换导向配件。分型面的排气槽开设在动模板的分型面边缘，排气深度控制在0.02mm，既能顺利排出型腔内的空气，避免制品出现烧焦、缺胶问题，又不会出现溢料飞边，减少后续去飞边的人工工作量。
