方形带密封边塑料收纳容器结构

　　这类带唇边的方形塑料容器，日常在食品分装、零散五金配件收纳、工业小件周转场景里的出镜率极高，很多人觉得这类薄壁件结构简单，实际从建模到落地量产要卡的细节点一点不少。先从实际使用场景倒推设计逻辑，日常家用场景里，这类容器常用来分装剩菜、干货，需要叠放不滑、扣合后能延缓内容物受潮，工业场景里用来装螺丝、小型电子元器件时，要满足堆叠承重、侧边受挤压不裂的要求，所以整个壳体的壁厚设计不能做等厚处理，底部转角位置要做渐变加厚，避免注塑时出现缩痕，同时提升跌落时的抗冲击性能。

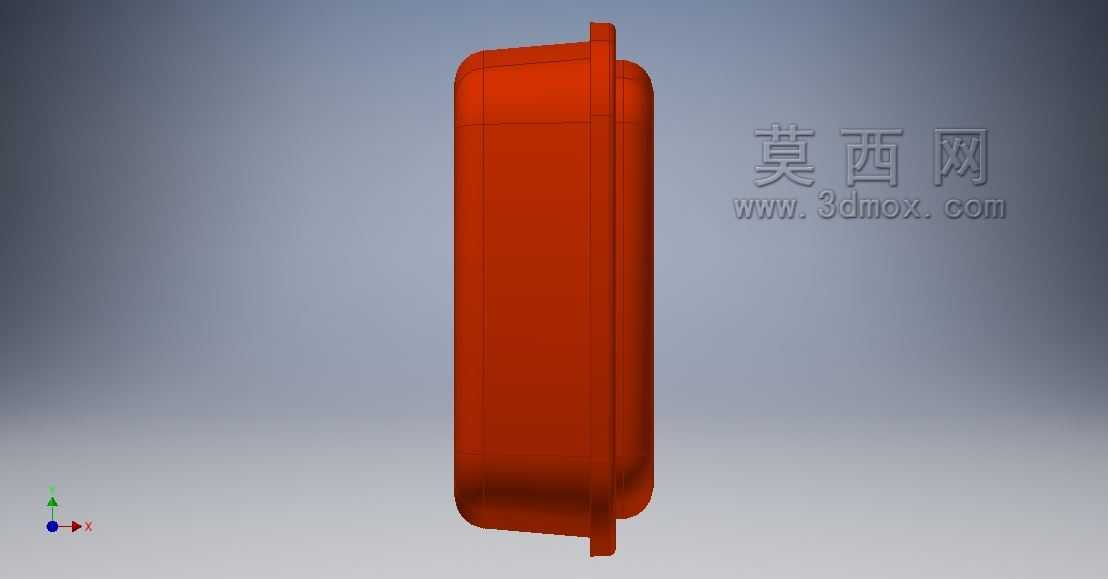

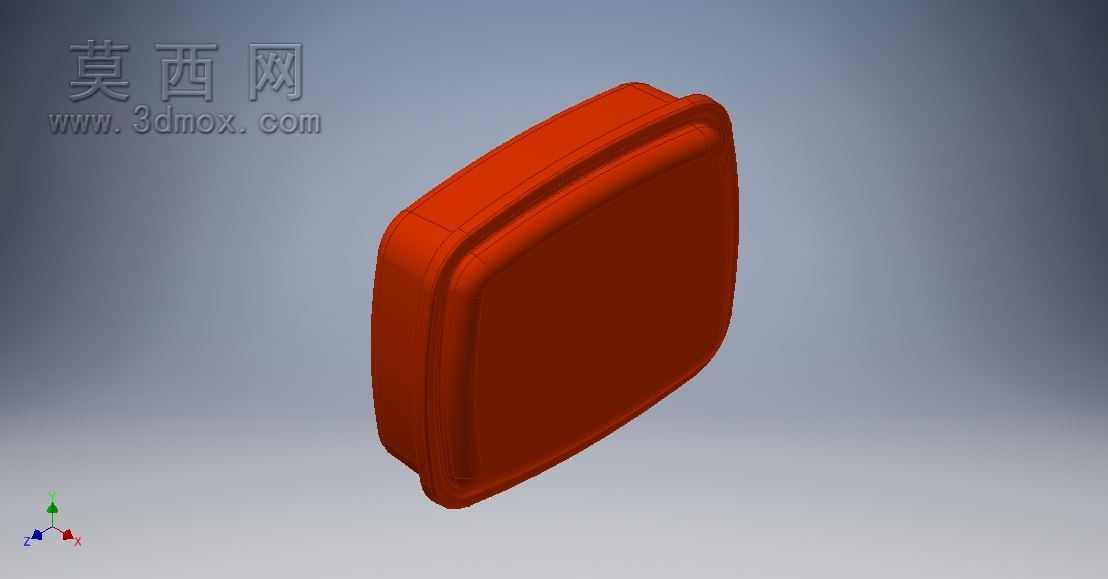

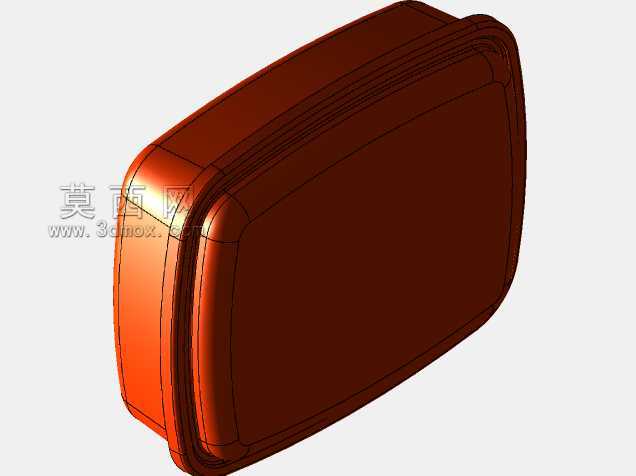

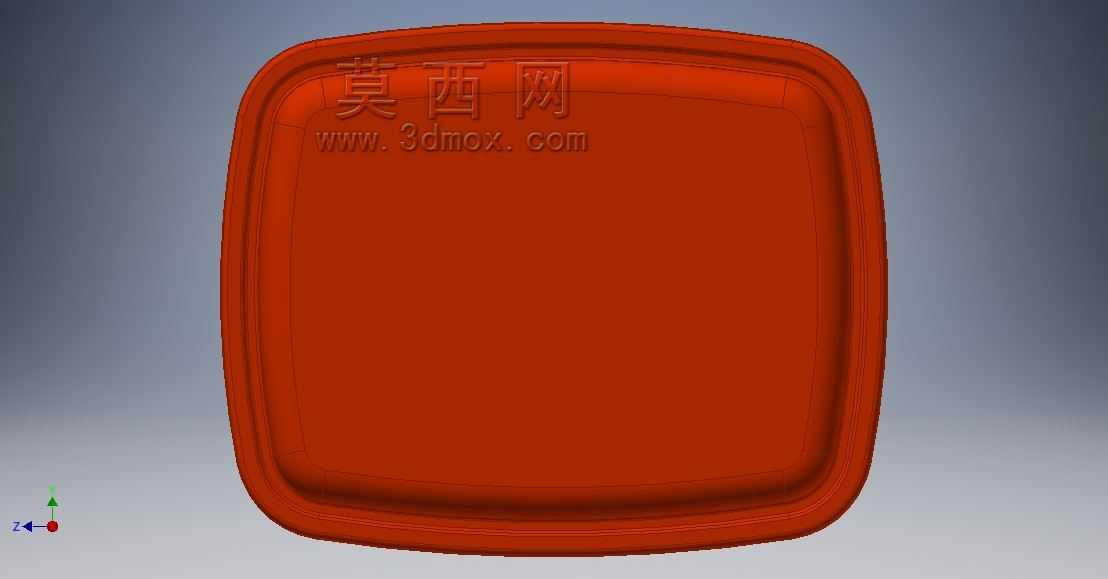

　　看这个模型的外形，整体是带圆角的近似方形结构，顶部一圈向外延伸的唇边是核心功能结构，这个唇边不是单纯做装饰用，一方面是给配套的盒盖提供扣合定位基准，唇边的下沿要做0.3-0.5mm的倒扣余量，和盒盖的内圈凸筋过盈配合，实现扣合后的密封阻尼，不会因为轻微晃动就脱开；另一方面，多个容器叠放时，上方容器的底部会嵌入下方容器的唇边内圈，唇边的高度要控制在8-12mm区间，太浅叠放容易滑坠，太深会占用容器内部的有效收纳空间，同时唇边的外侧要做1度左右的拔模斜度，方便注塑脱模时顶出，不会出现粘定模的问题。

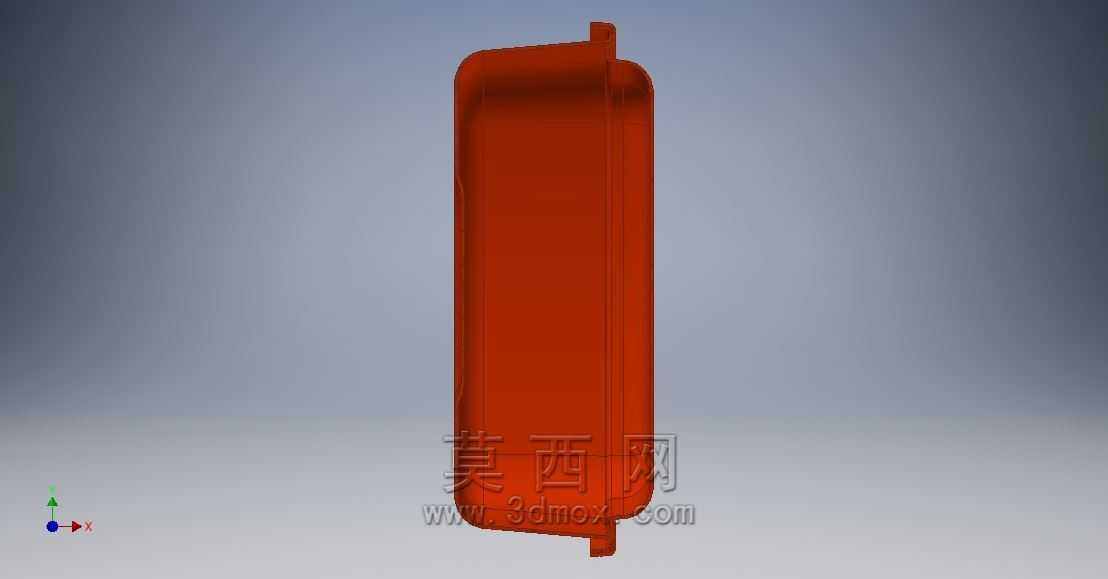

　　从安装和适配边界来说，这类容器如果是配套自动化包装线使用，外轮廓的尺寸公差要控制在±0.2mm以内，因为自动化线的料仓卡位是固定尺寸，外轮廓偏差过大就会出现卡料、掉料的问题。容器侧壁不是做纯垂直结构，要做0.8-1度的内收斜度，一方面是脱模需求，另一方面多个空容器堆叠储运时，可以互相嵌套，减少仓储和运输时的占用空间，嵌套深度要控制在容器总高度的三分之二左右，留足手指抠取的间隙，避免嵌套过紧难以分离。

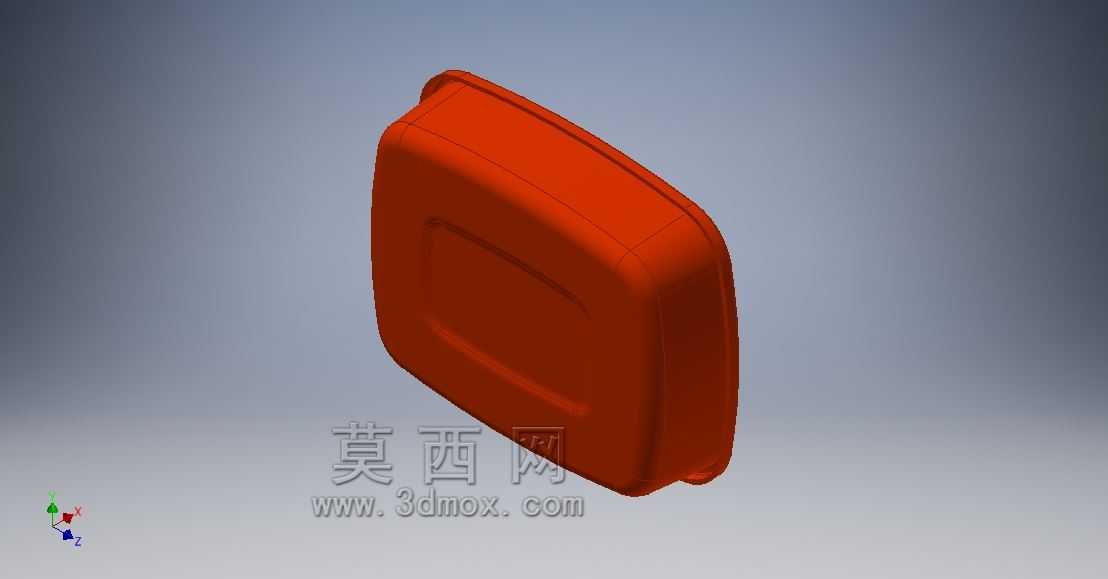

　　壳体表面的内凹区域，不是随意做的造型，一方面是增加侧壁的结构刚性，薄壁塑料件如果是纯平面结构，受侧向挤压很容易出现凹陷变形，做一圈内凹的加强筋结构，不需要额外增加壁厚就能提升侧壁的抗形变能力，减少注塑冷却时的翘曲变形量；另一方面这个内凹区域可以预留做标签粘贴位，平面度要控制在0.1mm以内，避免标签粘贴后出现气泡、翘边的问题。底部的四个边角位置，要做小尺寸的支撑凸点，让容器放在平面上时，底部和接触面之间留出0.2mm左右的间隙，避免底部因为注塑收缩出现不平，放置时晃荡，同时如果是需要在输送线上移动的场景，这个间隙可以减少底部和输送带的接触面积，降低移动时的摩擦阻力。

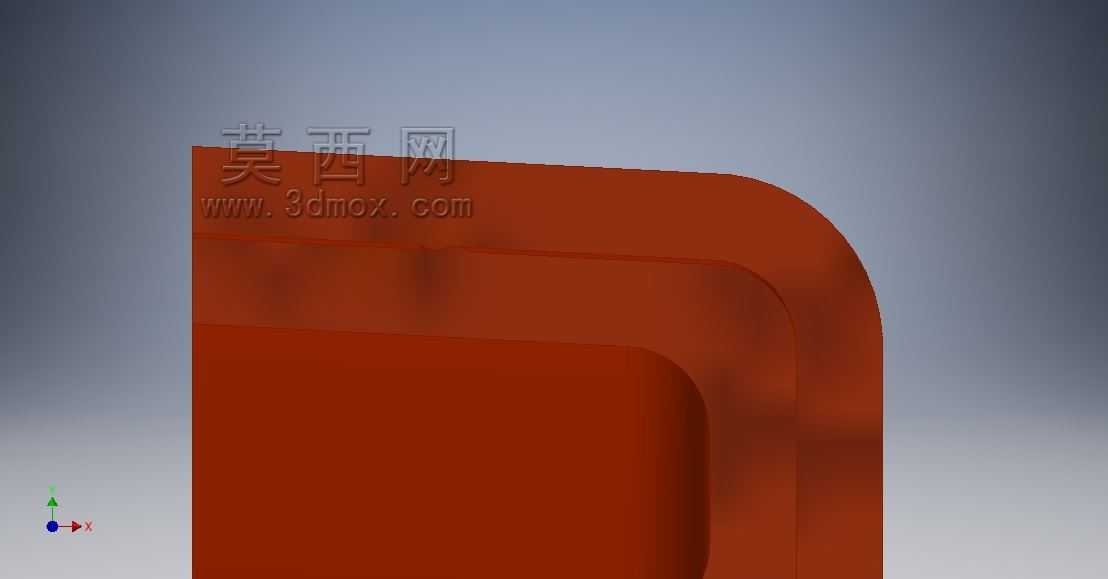

　　再说说密封相关的设计细节，唇边的顶面要做一圈宽度1.5mm左右的平面，配套盒盖的密封圈就压在这个平面上，平面的粗糙度要达到Ra1.6以上，不能有明显的注塑熔接痕，不然会出现密封不严漏液的问题。转角位置的圆角不能小于R3，圆角太小的位置注塑时容易出现应力集中，日常使用跌落时很容易从转角位置开裂，同时圆角过渡也能让内容物倾倒时更顺畅，不会在边角位置残留积存。

　　很多新手建模时容易忽略壁厚的均匀性，这类薄壁注塑件的壁厚差不能超过30%，从侧壁到底部的过渡要做圆弧渐变，不然厚壁位置冷却慢，很容易出现缩孔、表面缩痕，影响外观和结构强度。如果是用来装食品的版本，内侧的所有转角都要做R2以上的圆角，避免残留食物残渣，方便清洗，不会出现清洁死角。如果是工业周转用的版本，可以在侧壁的加强筋位置增加防滑纹理，方便工人搬运时抓握，不会因为手上沾油打滑脱手。

　　从结构验证的角度，建模完成后要做堆叠承重仿真，单个容器装满额定重量的内容物，叠放5层的情况下，底部容器的唇边变形量不能超过0.5mm，不然会出现扣合不严、堆垛坍塌的问题。还要做跌落仿真，从1米高度自由跌落到水泥地面，边角位置不能出现开裂、卡扣断裂的问题，这就要求在转角位置的壁厚做适当加厚，同时避免出现尖角、缺口这类应力集中的结构。另外唇边和盒盖的配合量要反复校核，过盈量太大扣合的时候费力，用户使用体验差，过盈量太小扣合太松，起不到密封和固定的作用，一般过盈量控制在0.3-0.4mm是比较合适的区间，既能保证扣合后的阻尼感，又不会出现扣合困难的问题。
