带挂孔锥颈导流漏斗结构设计

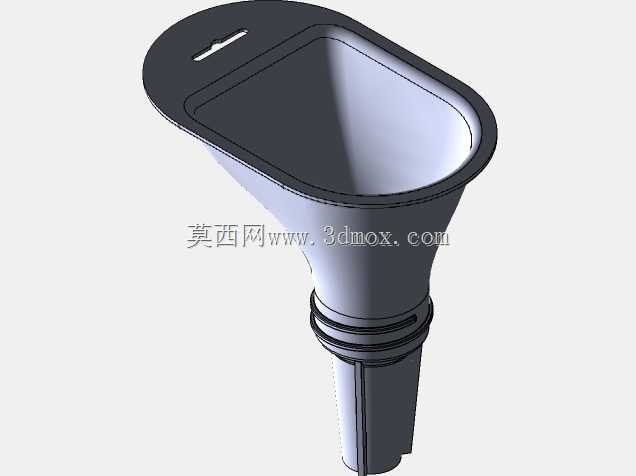

该漏斗模型的核心使用场景集中在小口径容器加注、废液收集和散料分装三类工况。上部敞口采用圆角矩形轮廓，相比传统圆形漏斗，在靠近设备侧壁或狭窄操作空间时更容易贴合加注点，减少液体飞溅；边缘做了连续翻边，既提高敞口刚性，也能在手持或临时倚靠时形成受力边界。下部锥段平滑收缩，将敞口区域汇集的介质导向圆柱出液嘴，锥壁过渡无突变，可降低液体贴壁旋流和残留。出液嘴端部设置多道环形凸筋，用于插入软管后增强抱紧与密封，也可在无软管时直接对准瓶口，凸筋之间的凹槽还能形成局部止退，避免加注过程中软管受振动滑脱。顶部一侧预留长圆形挂孔，满足工位悬挂、清洗后沥干以及随车工具收纳需求，挂孔位置靠近重心上方，悬挂时漏斗不会明显倾翻。从结构设计角度看，敞口平面与锥段之间采用较大圆角连接，避免应力集中；壁厚整体均匀，适合注塑或薄板成型，出液嘴根部通过局部加厚和环筋提升抗弯折能力。外形边界方面，上部宽边决定了最小操作开口，锥颈长度决定出液嘴可伸入容器的深度，环形凸筋外径则限定了适配软管的内径范围；选型时需要同时核对加注口直径、容器颈部深度以及周围遮挡距离。若用于机油、冷却液或溶剂加注，锥颈长度应保证出液嘴越过瓶口螺纹段，防止液体沿外壁回流；若用于颗粒或粉末分装，锥壁倾角需结合物料安息角评估，避免架桥。该模型把导流、接漏、软管连接和悬挂收纳整合在一体，结构简洁，没有多余活动件，适合作为通用工位辅具进行尺寸适配和细节改型。
