平面四杆铰接传动机构结构设计

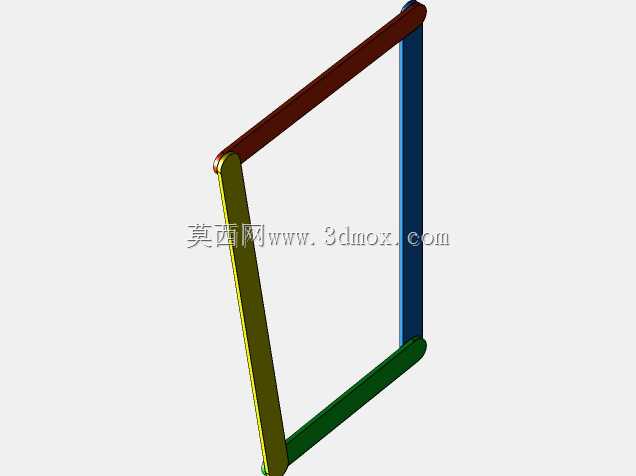

这套平面四杆铰接结构是机械传动领域最基础的连杆运动单元，整套构件全部采用等截面长杆形态，四个转动副依次首尾相连形成闭合运动链，其中一根杆作为固定机架，其余三根分别承担曲柄、连杆与摇杆的传动角色。从实际落地场景来看，这类结构大量出现在轻工输送线的摆料工位、农业机具的往复切割驱动、工程机械的操作连杆组以及自动化设备的间歇摆角执行端，核心作用是把连续回转输入转化为设定摆角范围内的往复摆动，或是反过来把摇杆的往复摆动转换为曲柄的整周回转，不需要复杂的齿轮啮合或者凸轮型面加工，仅靠低副铰接就能实现稳定的运动传递，承载能力强、耐冲击，后期维护只需要定期检查铰接销轴的磨损量即可。设计阶段首先要锁定的是各杆的长度比例，这直接决定机构的类型：如果最短杆与最长杆的长度之和小于等于其余两杆长度之和，再根据固定杆的选取不同，就能分别得到曲柄摇杆、双曲柄或者双摇杆三种不同运动特性的机构。本次结构里各杆端部都做了同轴铰接孔设计，孔位与杆身保持垂直，保证所有转动副的轴线全部平行，整套机构始终在同一平面内完成运动，不会出现别卡、附加侧向力的问题。杆身截面统一规整，在保证抗弯抗扭刚度的前提下控制整体重量，降低运动过程中的惯性冲击。安装边界上，固定杆需要预留与设备基座连接的安装位，两个铰接点的中心距必须严格符合设计公差，否则会直接改变其余三杆的运动轨迹，甚至出现机构锁死无法转动的情况；活动杆的运动包络范围要提前在设备布局中预留足够空间，避免摇杆摆动到极限位置时与周边的护罩、管线或者其他工位发生干涉。铰接位置统一采用销轴配合，装配时要保证各杆转动灵活无卡滞，同时轴向留有合理间隙补偿加工与装配误差，也能容纳长期运行产生的微小磨损量。这类连杆结构的建模核心并不在复杂的曲面造型，而在于精准还原各运动副的装配约束关系，通过运动仿真可以直观验证极位夹角、传动角是否在合理区间，尤其是传动角最小值不能过小，否则会导致机构传动效率骤降，甚至在重载下出现自锁。实际选型应用时，还要结合现场的输入转速、输出摆角要求、负载大小调整杆身截面尺寸与销轴直径，高速工况下还要额外做动平衡校核，降低往复运动产生的振动。
