三角支撑环形穿刺柱塞结构设计

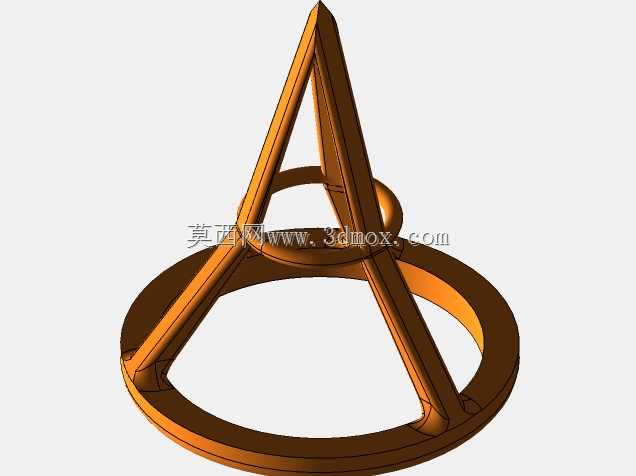

该构件的核心功能是依靠垂直向下的作用力穿透罐头封头，在食品灌装后段的开孔、排气或插管工位完成穿刺动作。底部环形法兰承担安装定位作用，可直接嵌入工位基座的环形定位槽，周向无需额外防转结构，三根斜向支撑筋沿环体120度均布，将顶端穿刺尖端的受力均匀传导至整个安装基面，避免单侧受力导致的基座变形或尖端偏斜。

设计阶段优先考虑穿刺工况的受力特性：垂直下压力集中于顶端棱边，三根支撑筋采用变截面设计，靠近尖端位置筋宽收窄以减少穿刺过程的材料干涉，靠近环体位置筋宽逐步增大，提升根部的抗弯折能力。环体与支撑筋的交接位置做了大圆角过渡，消除应力集中点，在高频次往复穿刺工况下可有效降低根部疲劳开裂风险。环形底座的底面预留精加工基准面，装配时可直接与工位安装面贴合，保证穿刺尖端与下方罐头定位工位的同轴度，减少穿刺过程中的偏心阻力。

从实际产线适配角度，该结构可适配不同直径的圆形罐头工位，仅需调整环形底座的安装孔位即可完成换型，支撑筋的镂空结构可减少穿刺过程中物料在构件表面的附着，清洁维护时可直接冲洗无积料死角。顶端穿刺棱边做了锐化处理，接触罐头封头时可快速切入，无需过大下压力即可完成穿孔，降低配套驱动机构的负载要求。整体结构无额外活动部件，长期运行无需频繁维护，可直接集成到自动化灌装生产线的穿刺工位，也可适配手动压合工装完成小批量生产的穿孔作业。建模过程中所有配合面均预留了实际加工的公差余量，支撑筋的壁厚经过受力校核，在满足结构强度的前提下尽可能控制整体重量，降低往复运动的惯性冲击。
