临时屋面用弧形压缩支撑框架

该弧形压缩框架主要面向临时屋面搭设场景，在户外施工临时遮蔽、应急抢险临时遮盖、短期作业面防护等工况下，可作为屋面支撑骨架配合防水篷布、彩条防护层使用，快速搭建出具备一定抗风、承载能力的临时遮蔽空间。

从结构形态来看，构件整体呈大半径圆弧过渡形态，两端保留直段插接端，圆弧段作为屋面的主要承力拱结构。这种拱型设计可将屋面承受的竖向积雪荷载、篷布张拉力、侧向风荷载转化为沿杆件轴向的压应力，充分发挥细长杆件的轴向承压能力，相比直梁式支撑可在同等耗材下获得更大的无柱遮蔽跨度，减少临时屋面下方的支撑立柱，释放作业面通行与操作空间。两端直段为安装对接边界，可直接插入配套的竖向基座或者侧墙预留套管内，直段长度预留了足够的插接深度，避免受侧向力时出现脱开、倾覆问题，安装时无需额外焊接，仅通过插销或者顶丝即可完成锁定，适配快速拆装的临时施工需求。

设计过程中优先考虑了压缩工况下的杆件稳定性，圆弧段采用等截面薄壁杆件，在控制整体重量的前提下保证截面惯性矩，避免长细比过大导致受压失稳。圆弧曲率经过反复校核，既保证拱顶有足够的高度形成屋面排水坡度，降雨时积水可沿弧形坡面自然流向两侧，不会在篷布表面积水造成额外荷载，又不会因拱高过大导致整体迎风面风阻激增，提升户外使用的抗风性能。杆件的弯折过渡处做了顺滑的曲率处理，不存在局部急弯，避免应力集中导致受压时在弯折位置发生屈曲破坏。

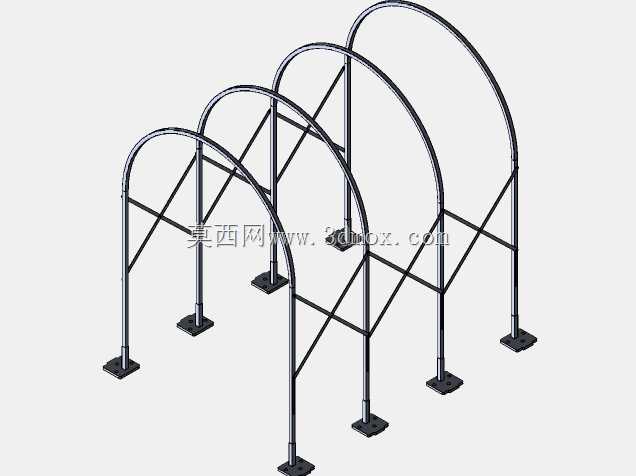

该框架可多榀并排布置，相邻框架之间通过横向连杆连接形成整体网架结构，进一步提升整体稳定性，单榀框架重量控制在人工可搬运范围内，无需大型吊装设备即可完成搭设，非常适合工期短、需要快速转场的临时施工场景。构件表面可做防锈镀层处理，适应户外露天潮湿工况，重复周转使用时不易锈蚀损坏，拆卸后直段与圆弧段为整体结构，无需拆分零散部件，收纳时可并排堆叠，占用仓储空间小，转运效率高。在结构建模阶段，需要重点校核圆弧段的长细比、两端插接段的剪切强度，以及拱脚位置的水平推力，确保配套基座可承受水平方向的分力，避免使用过程中拱脚向外滑移导致整体垮塌。
