7.5Hp离心水泵闭式叶轮结构设计

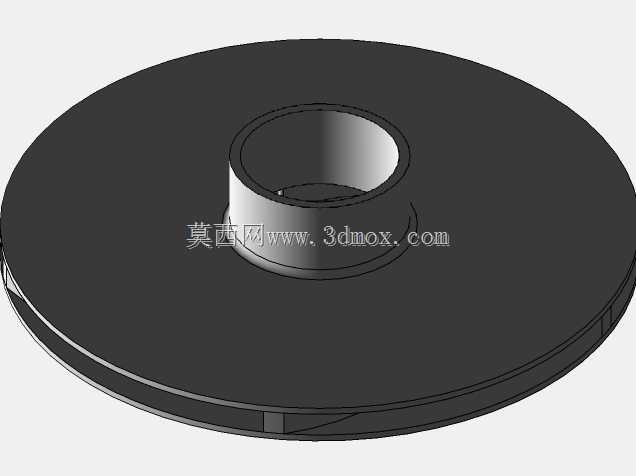

该模型呈现的是离心式水泵内部承担能量转换的核心转动件，整体采用带中心轮毂的圆盘式闭式结构，适用于7.5马力等级的中小型清水输送泵。在实际机组中，叶轮安装于泵轴端部并随电机高速旋转，通过叶片对进入叶轮流道的水体做功，将机械能转化为液体的压力能与动能，从而实现流体的增压和输送。从结构上看，模型包含中央轴套、前后盖板以及布置在两盖板之间的叶片。中央轮毂内孔用于与泵轴配合，其轴向长度和孔径决定了与轴的配合长度及扭矩传递边界，设计时需校核键连接强度、轴孔同轴度以及轮毂处的应力集中。前后盖板形成封闭的流道空间，相比开式或半开式叶轮，闭式结构在输送清洁介质时泄漏损失更小、效率更高，对7.5Hp这一功率段的民用及工业供水泵较为常见。叶片在盖板间呈空间曲面分布，其进口角、出口角、包角和叶片数直接影响泵的扬程、流量、气蚀性能和运行稳定性。建模过程中需要重点处理叶片与盖板交界处的圆角过渡，避免铸造或加工后出现应力集中，同时控制流道表面的连续性，以减少水力损失。圆盘外缘与泵体蜗室之间保留规定的径向间隙，该间隙过大将增加回流损失，过小则可能因转子跳动、热膨胀或装配偏差造成动静摩擦。安装边界方面，叶轮轴向定位通常依靠轴肩、锁紧螺母或叶轮螺母完成，轮毂端面需与密封件或轴套配合，后盖板侧可能预留平衡孔或与机械密封结构相邻，用于平衡部分轴向力并改善密封腔压力环境。设计时还需考虑转子动平衡要求，叶轮质量分布不均会在高转速下引起振动，进而影响轴承寿命和密封可靠性。对于结构设计与选型人员而言，该类模型的价值在于直观呈现轴孔配合尺寸、盖板外径、轮毂高度、叶片厚度及进出口流道几何关系，便于在泵体设计、轴系校核、模具制作和装配干涉检查时进行空间确认。现场应用中，这类叶轮常见于建筑供水、暖通循环、农田灌溉及小型工业清水系统，介质应尽量保持清洁，以降低颗粒对叶片和流道的磨损。
