小型飞机翼面结构三维设计模型

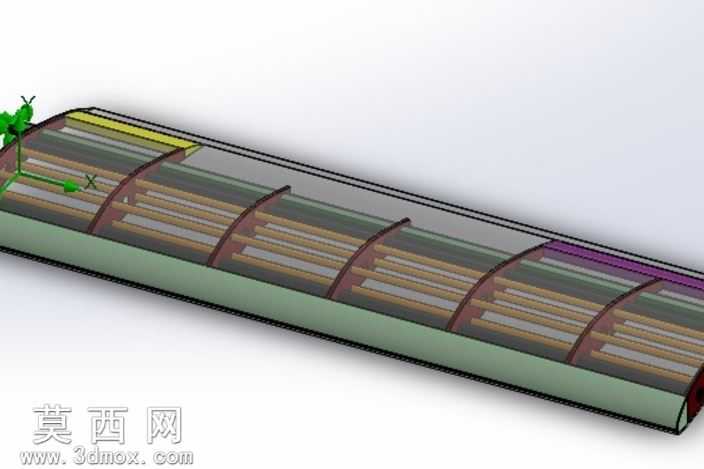

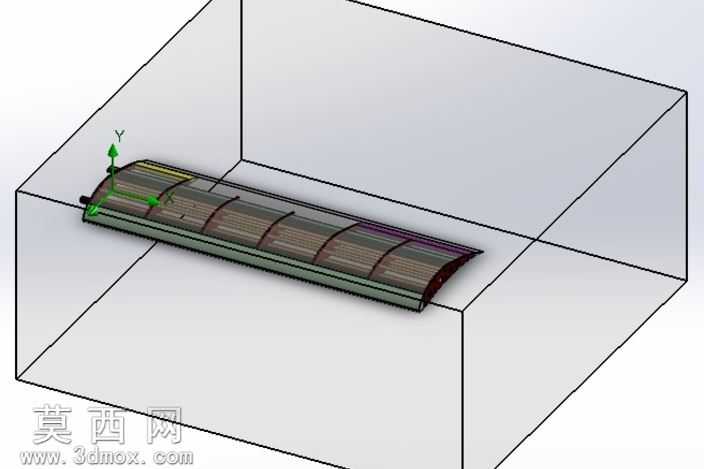

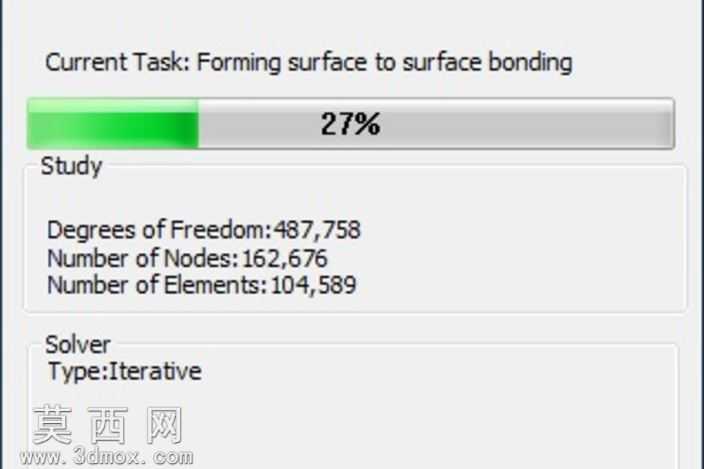

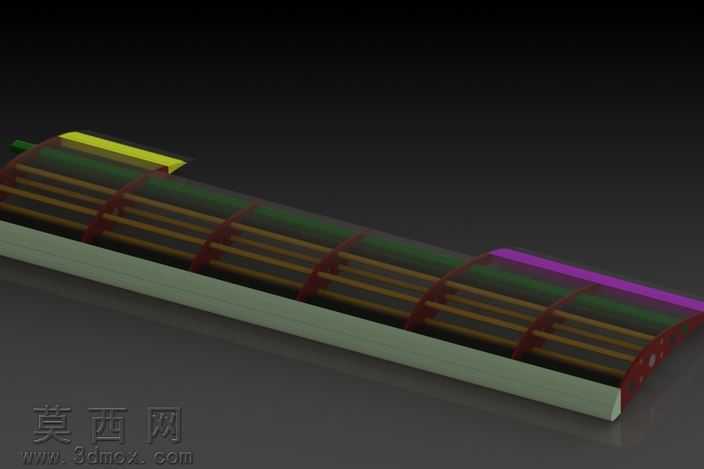

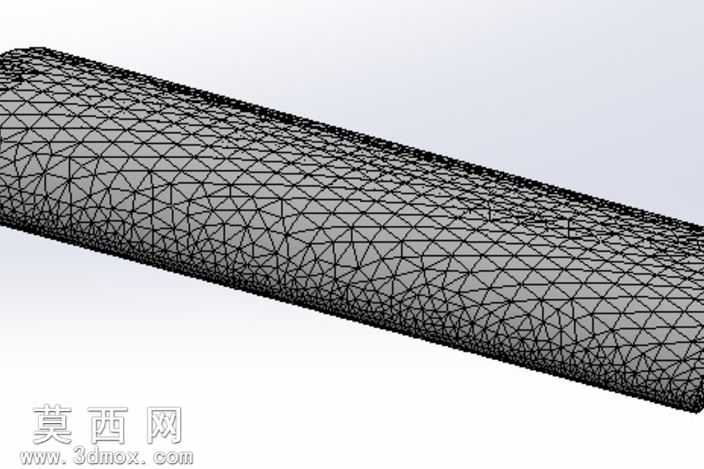

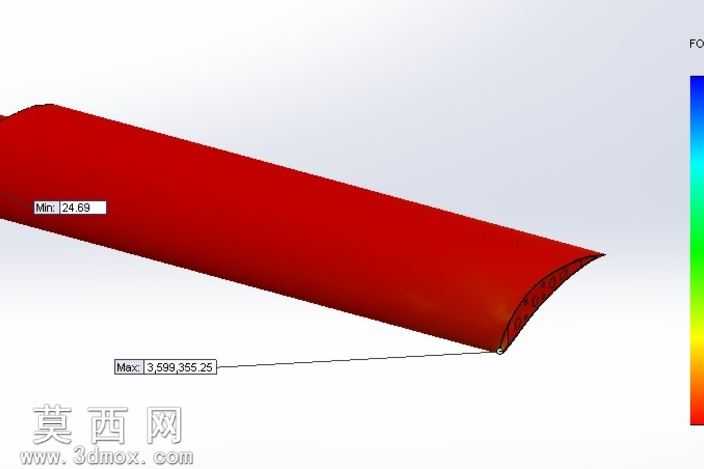

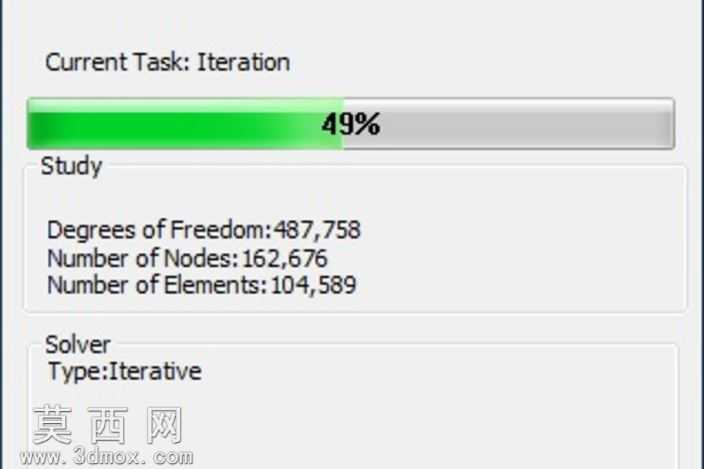

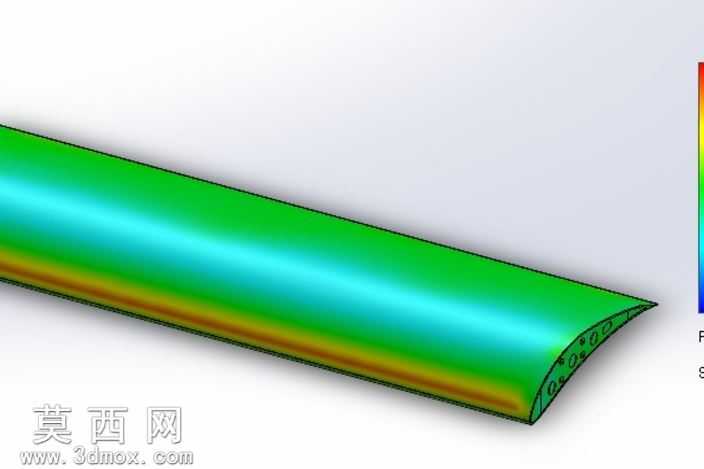

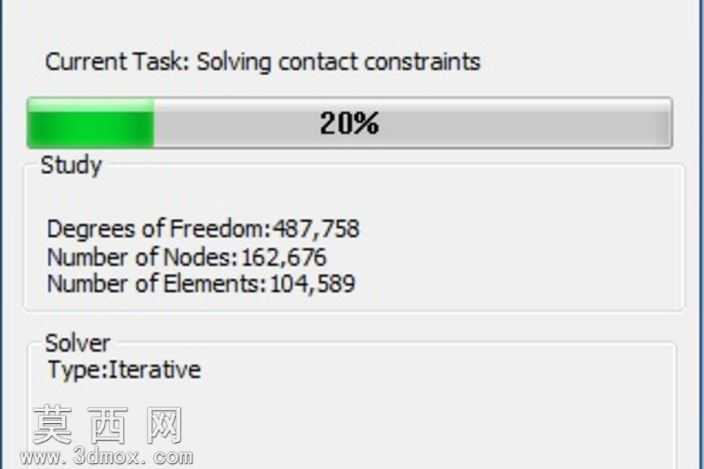

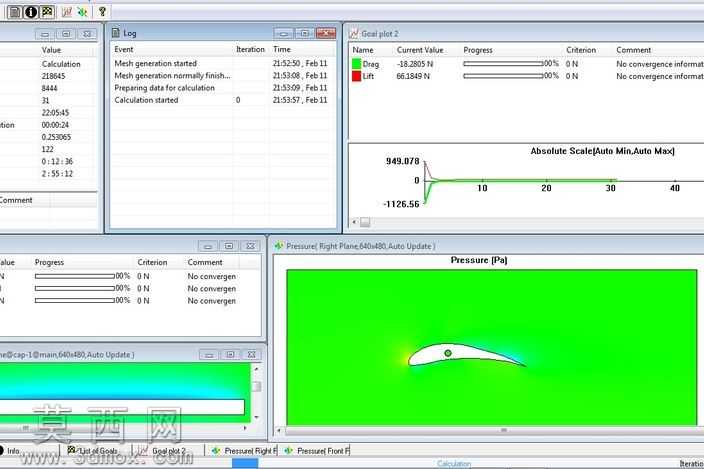

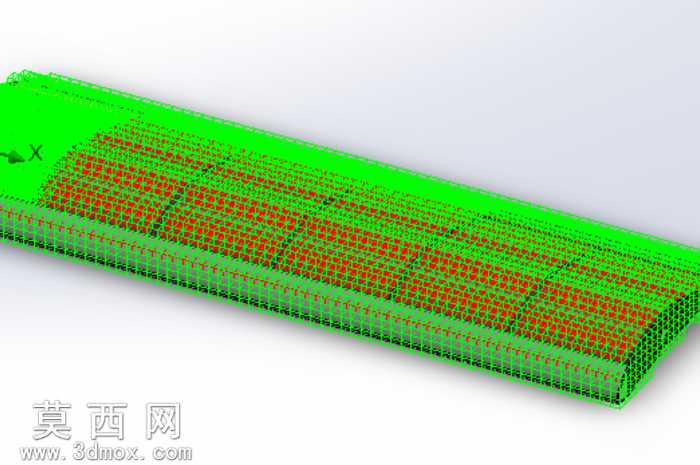

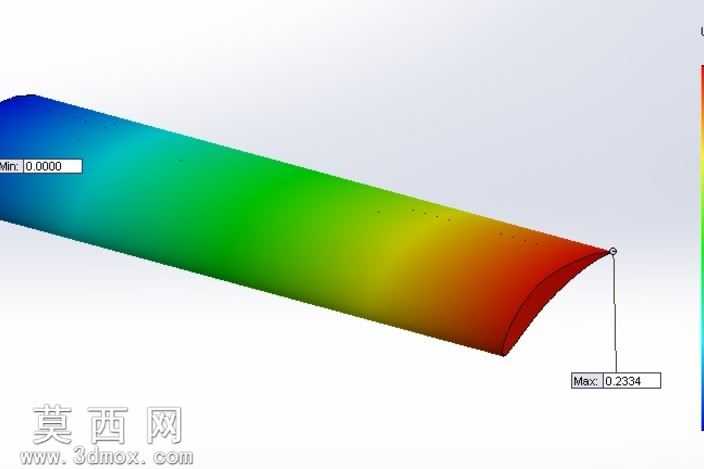

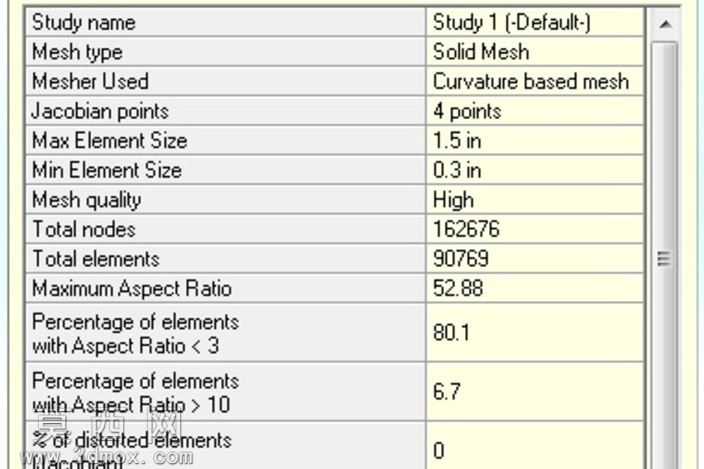

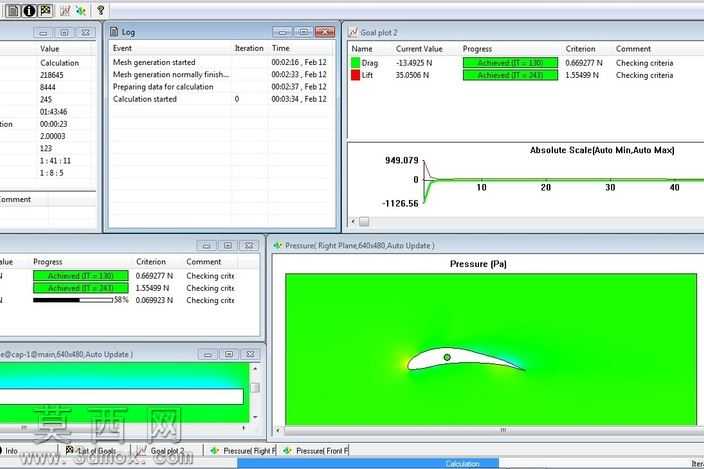

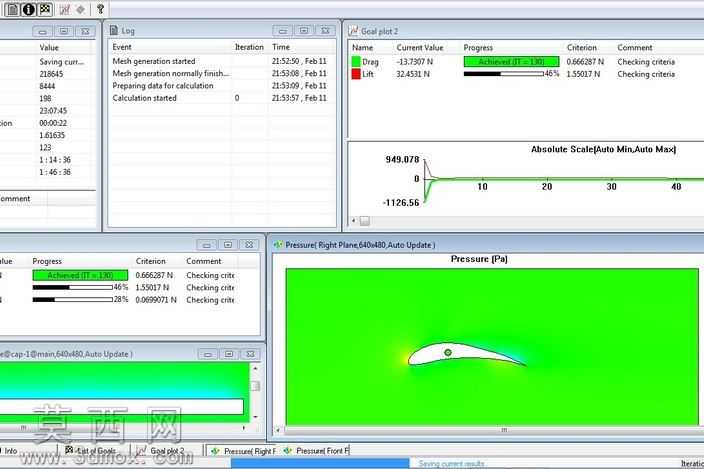

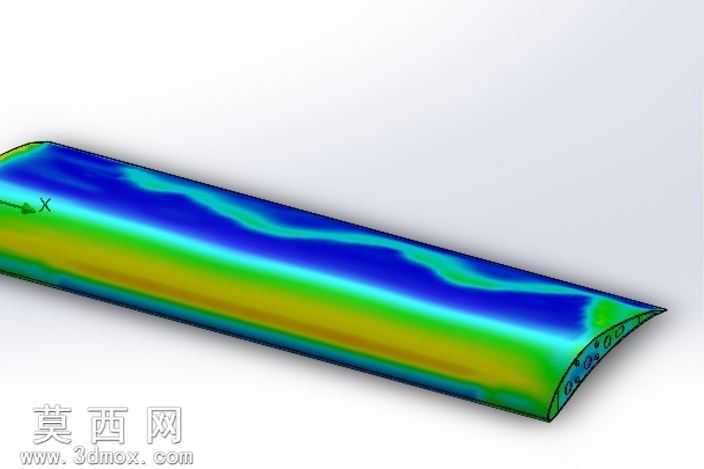

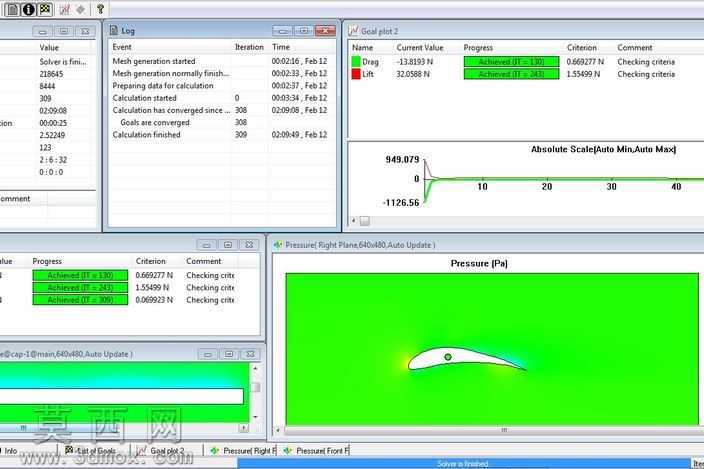

本模型为小型飞机翼面结构的三维设计成果，建模阶段围绕航空翼面的实际功能需求展开，首先基于Eppler E420航空翼型的弦线参数完成翼型轮廓的精准绘制，结合4.5英尺的设计跨度，依次排布7根支撑肋骨，全程未设置副翼与挡水板结构，还原了测试用简易机翼的基础构型。建模过程中先完成翼面蒙皮的曲面构建，通过曲面放样、加厚命令生成符合气动外形要求的蒙皮实体，再逐一绘制每根肋骨的截面轮廓，通过拉伸、布尔运算完成肋骨与蒙皮的装配配合，保证翼面内部支撑结构的位置精度与连接合理性，整体结构完全匹配航空简易机翼的受力传递逻辑。渲染阶段采用深色渐变背景突出翼面主体，蒙皮部分赋予半透明复合材质，可直观展示内部红色肋骨的排布走向，翼根位置的连接孔位做了金属材质区分，边缘的翼尖结构赋予亮色高亮材质，通过光影调整清晰呈现翼面的翼型弧度与结构层次，让观看者可快速识别翼面的内外结构组成。设计过程中同步结合CFD有限元分析需求完成模型的前处理适配，模型可直接导入流体仿真模块，在20m/s来流速度、标准海平面温湿度与重力加速度条件下完成流场计算，初始计算采用粗网格完成快速迭代验证，后续可切换细网格完成应力与流场的精准计算，模型预留了FOS安全系数的计算接口，可直接输出翼面在对应工况下的受力分布、升阻比等核心参数，无需额外做几何修复即可满足仿真分析的使用要求。整个模型的几何公差控制在航空设计的常规精度范围内，所有曲面均做了连续性检查，不存在破面、重叠面等几何错误，既可以用于航空翼面的结构教学演示，也可作为小型无人机翼面设计的参考原型，适配不同场景下的翼面结构修改与性能验证需求。
