双带式工业输送设备三维结构设计

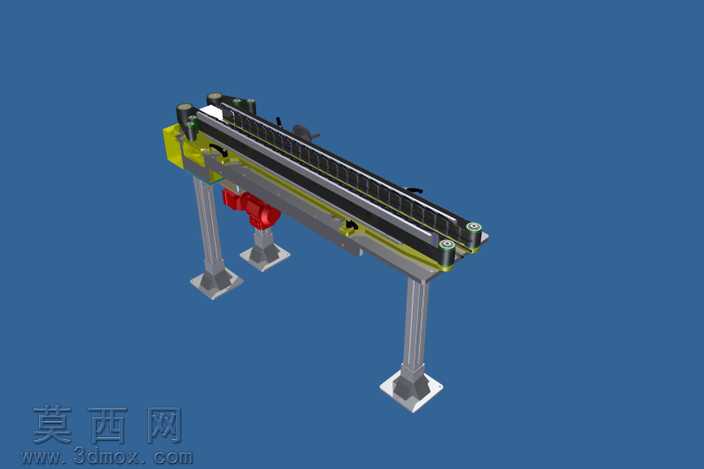

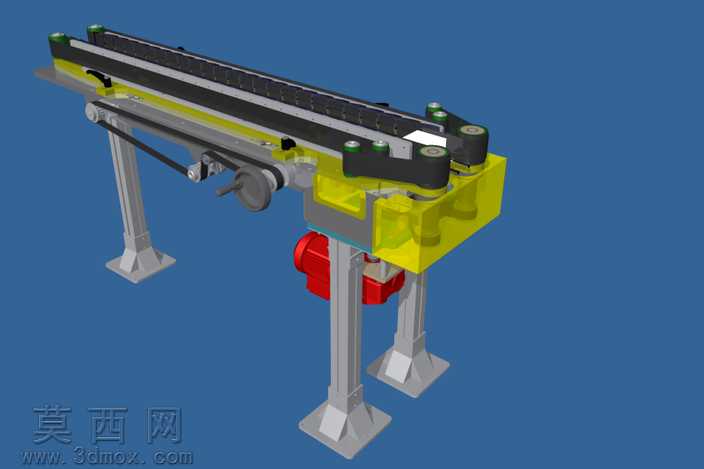

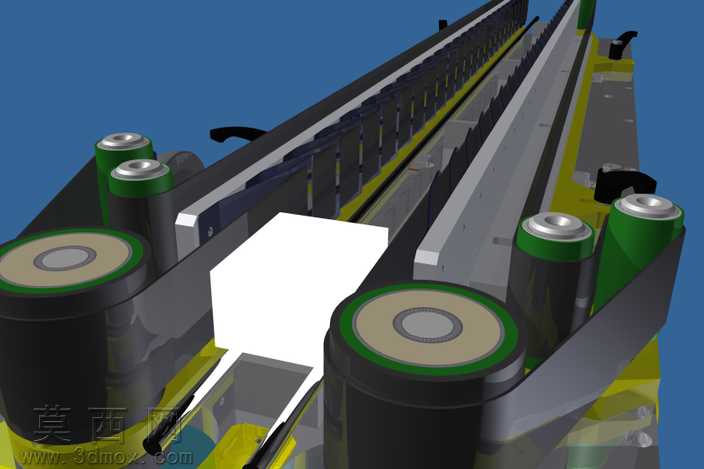

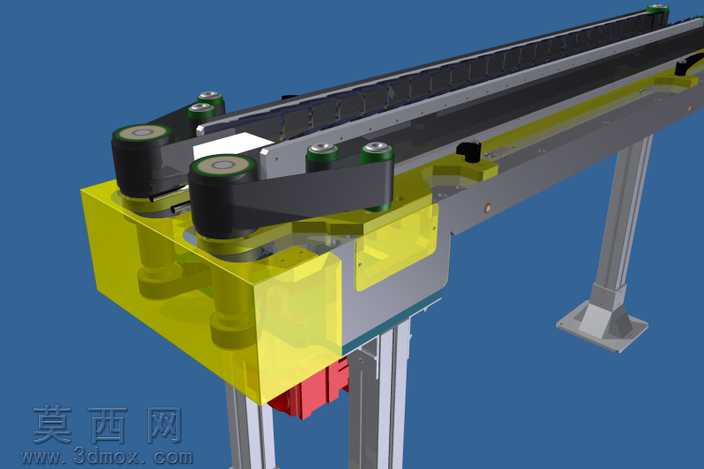

本模型为双带式输送机三维设计成果，采用Autodesk Inventor完成全参数化建模，对设备各组成部件进行了1:1比例的精准还原，建模过程中严格遵循机械设计规范，对每一处装配结构都做了干涉检查，确保各部件装配逻辑符合实际生产制造要求。模型渲染阶段针对不同部件赋予了差异化材质：驱动端护罩采用半透明明黄色工程塑料材质，清晰展现内部辊轮排布结构；输送皮带采用哑光黑色橡胶材质，还原皮带表面的防滑纹理质感；支撑立柱采用喷塑灰色金属材质，搭配底部方形安装底座，还原工业设备的厚重稳定质感；驱动模块外壳采用红色工程塑料材质，与主体结构形成清晰视觉区分，便于快速识别动力单元位置。结构设计上，该双带输送机采用平行双皮带同步输送布局，进料端设置多组导向压轮，可对输送物料进行侧向限位与导向，避免物料输送过程中出现偏移、卡滞问题；设备主体框架采用铝型材拼接结构，兼顾结构强度与设备轻量化需求；支撑腿采用可调节高度的立柱设计，可适配不同高度的生产线对接需求，底部方形安装板预留螺栓安装孔，可直接完成设备的地面固定。设计思路围绕窄型物料的稳定输送需求展开，双带并行的布局可在减少皮带整体宽度的同时，为物料底部提供均匀的支撑力，避免窄长物料输送过程中出现弯折、掉落问题；驱动端采用集成式电机驱动布局，将动力单元整合在设备端部护罩内部，既缩减了设备整体占地面积，也可通过护罩对动力部件进行防护，避免生产过程中粉尘、杂物进入驱动结构影响设备运行。模型完整还原了皮带张紧调节结构、侧边导向条、端部挡料结构等细节，每一处连接螺栓、安装孔位都按照实际装配尺寸建模，可直接用于设备生产的方案评审、结构优化以及生产线布局模拟，也可作为非标输送设备设计的参考模板，帮助设计人员快速完成同类型设备的方案迭代，缩短非标设备的设计开发周期。
